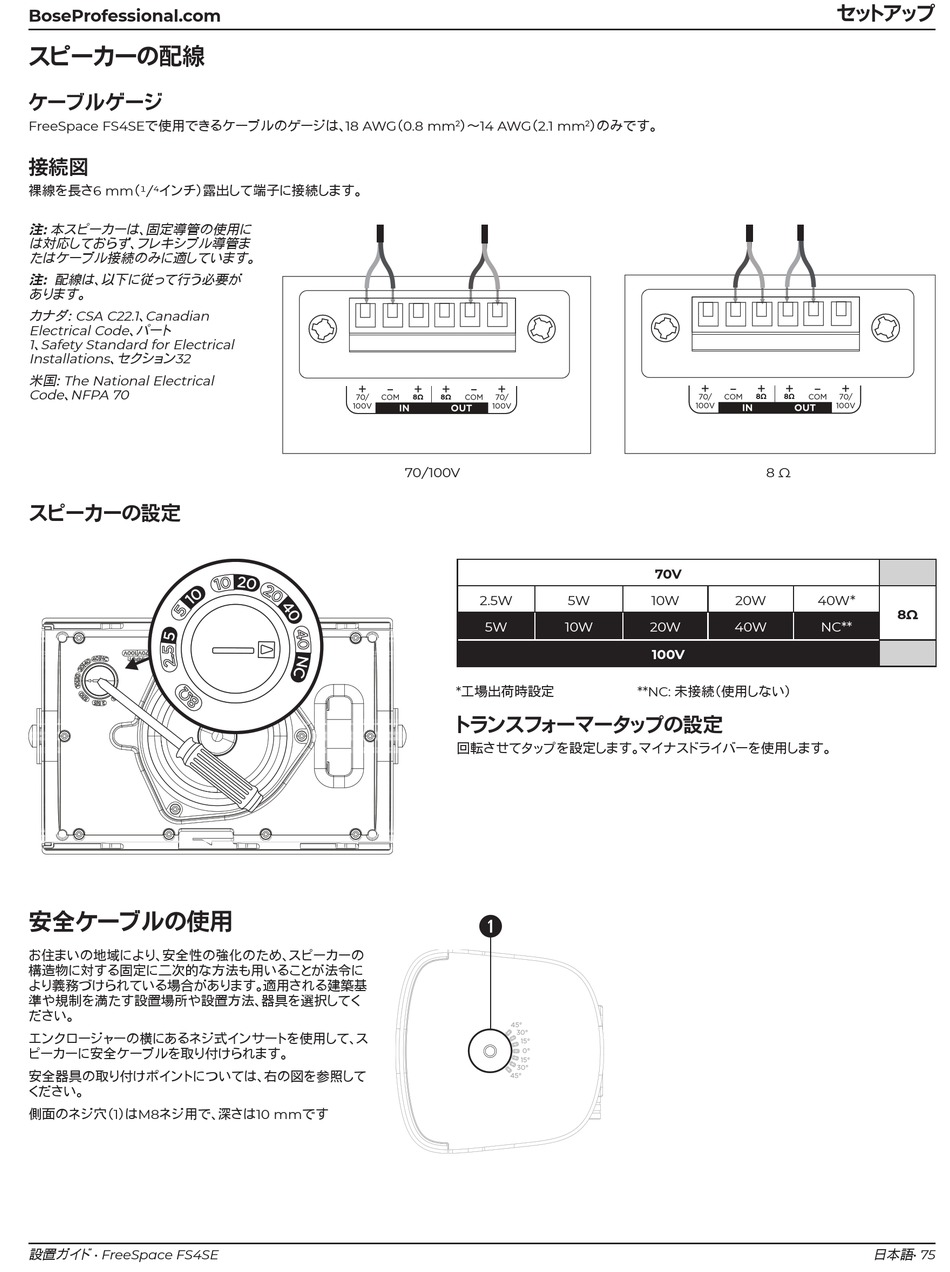

スピーカーの配線
ケーブルゲージ
FreeSpace FS4SEで使用できるケーブルのゲージは、18 AWG（0.8 mm
接続図
裸線を長さ6 mm（1/4インチ）露出して端子に接続します。
注: 本スピーカーは、固定導管の使用に
は対応しておらず、フレキシブル導管ま
たはケーブル接続のみに適しています。
注: 配線は、以下に従って行う必要が
あります。
カナダ: CSA C22.1、Canadian
Electrical Code、パート
1、Safety Standard for Electrical
Installations、セクション32
米国: The National Electrical
Code、NFPA 70
スピーカーの設定
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの
構造物に対する固定に二次的な方法も用いることが法令に
より義務づけられている場合があります。適用される建築基
準や規制を満たす設置場所や設置方法、器具を選択してく
ださい。
エンクロージャーの横にあるネジ式インサートを使用して、ス
ピーカーに安全ケーブルを取り付けられます。
安全器具の取り付けポイントについては、右の図を参照して
ください。
側面のネジ穴（1）はM8ネジ用で、深さは10 mmです
設置ガイド • FreeSpace FS4SE
）～14 AWG（2.1 mm
2 2
70/100V
2.5W 5W
5W 10W
*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
q
45°
30°
15°
0°
15°
30°
45°
）のみです。
8 Ω
70V
10W 20W
20W 40W
100V
**NC: 未接続（使用しない）
セットアップ
40W*
8Ω
NC**
