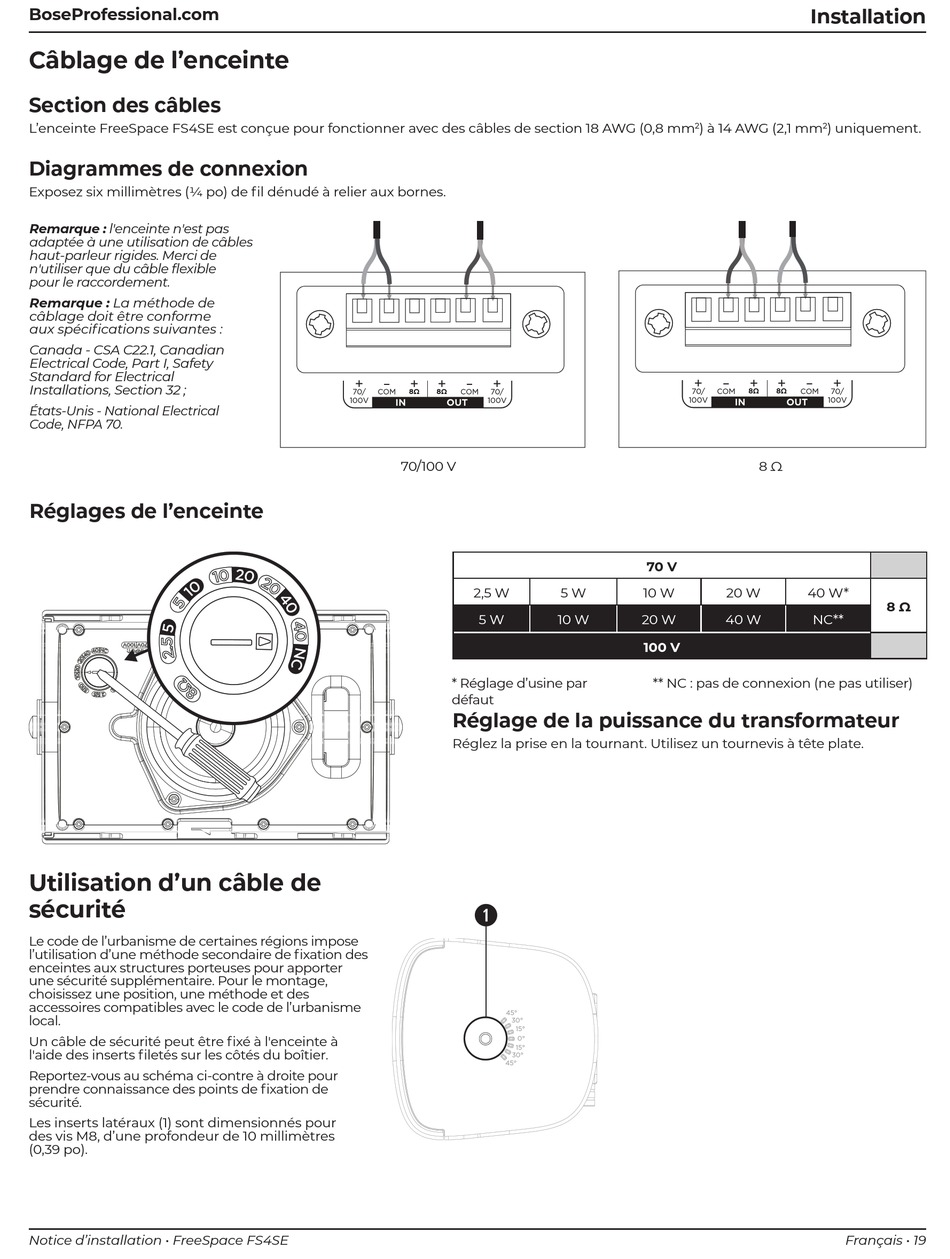

Câblage de l'enceinte
Section des câbles
L'enceinte FreeSpace FS4SE est conçue pour fonctionner avec des câbles de section 18 AWG (0,8 mm
Diagrammes de connexion
Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.
Remarque : l'enceinte n'est pas
adaptée à une utilisation de câbles
haut-parleur rigides. Merci de
n'utiliser que du câble flexible
pour le raccordement.
Remarque : La méthode de
câblage doit être conforme
aux spécifications suivantes :
Canada - CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32 ;
États-Unis - National Electrical
Code, NFPA 70.
Réglages de l'enceinte
Utilisation d'un câble de
sécurité
Le code de l'urbanisme de certaines régions impose
l'utilisation d'une méthode secondaire de fixation des
enceintes aux structures porteuses pour apporter
une sécurité supplémentaire. Pour le montage,
choisissez une position, une méthode et des
accessoires compatibles avec le code de l'urbanisme
local.
Un câble de sécurité peut être fixé à l'enceinte à
l'aide des inserts filetés sur les côtés du boîtier.
Reportez-vous au schéma ci-contre à droite pour
prendre connaissance des points de fixation de
sécurité.
Les inserts latéraux (1) sont dimensionnés pour
des vis M8, d'une profondeur de 10 millimètres
(0,39 po).
Notice d'installation • FreeSpace FS4SE
70/100 V
2,5 W 5 W
5 W 10 W
* Réglage d'usine par
défaut
Réglage de la puissance du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
q
45°
30°
15°
0°
15°
30°
45°
Installation
) à 14 AWG (2,1 mm
2
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W NC**
100 V
** NC : pas de connexion (ne pas utiliser)
) uniquement.
2
8 Ω
