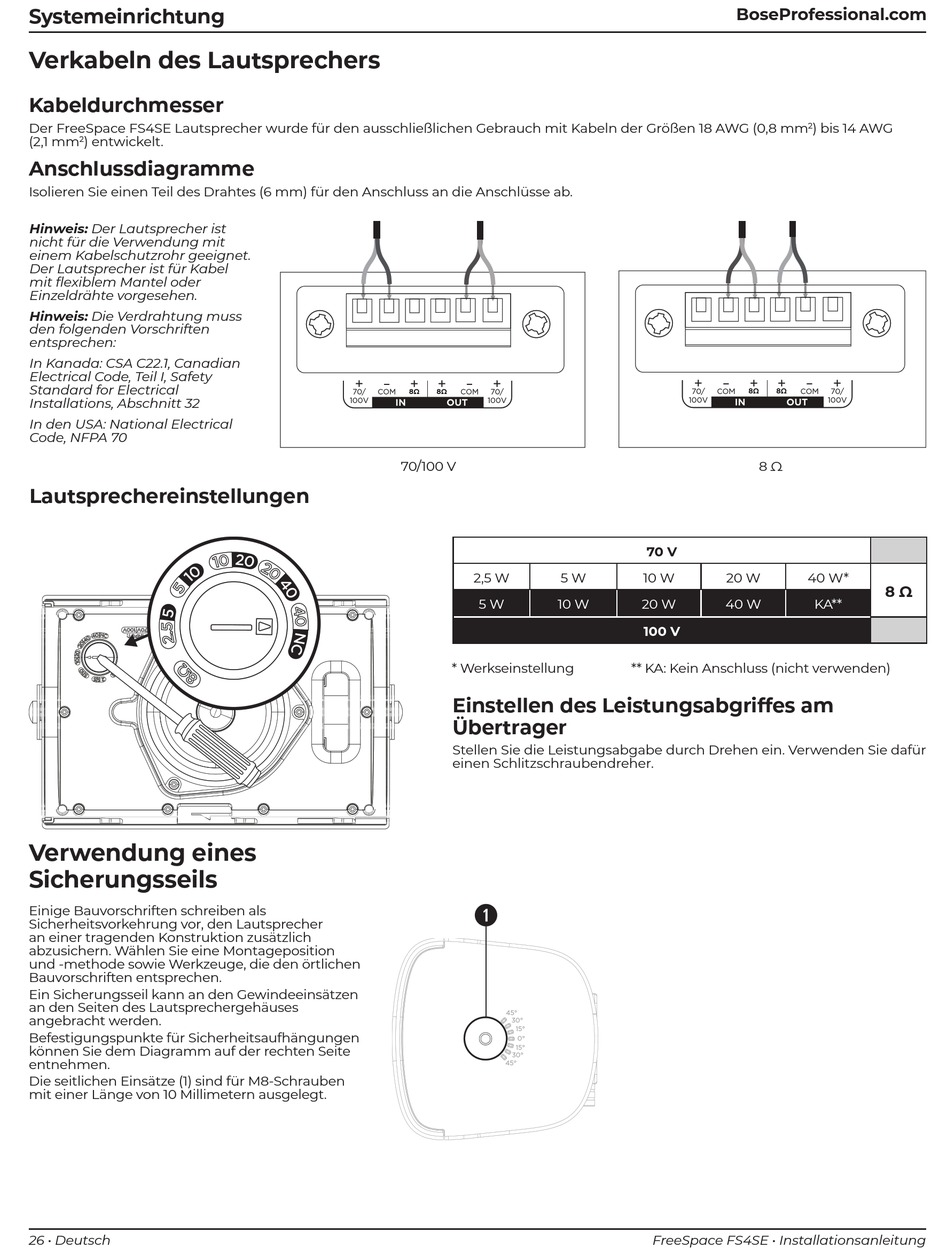

Bose Professional FreeSpace FS4SE Installationsanleitung Seite 26

Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpace FS4SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm
(2,1 mm ) entwickelt.
2
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
Hinweis: Der Lautsprecher ist
nicht für die Verwendung mit
einem Kabelschutzrohr geeignet.
Der Lautsprecher ist für Kabel
mit flexiblem Mantel oder
Einzeldrähte vorgesehen.
Hinweis: Die Verdrahtung muss
den folgenden Vorschriften
entsprechen:
In Kanada: CSA C22.1, Canadian
Electrical Code, Teil I, Safety
Standard for Electrical
Installations, Abschnitt 32
In den USA: National Electrical
Code, NFPA 70
Lautsprechereinstellungen
Verwendung eines
Sicherungsseils
Einige Bauvorschriften schreiben als
Sicherheitsvorkehrung vor, den Lautsprecher
an einer tragenden Konstruktion zusätzlich
abzusichern. Wählen Sie eine Montageposition
und -methode sowie Werkzeuge, die den örtlichen
Bauvorschriften entsprechen.
Ein Sicherungsseil kann an den Gewindeeinsätzen
an den Seiten des Lautsprechergehäuses
angebracht werden.
Befestigungspunkte für Sicherheitsaufhängungen
können Sie dem Diagramm auf der rechten Seite
entnehmen.
Die seitlichen Einsätze (1) sind für M8-Schrauben
mit einer Länge von 10 Millimetern ausgelegt.
26 • Deutsch
70/100 V
2,5 W 5 W
5 W 10 W
* Werkseinstellung
Einstellen des Leistungsabgriffes am
Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür
einen Schlitzschraubendreher.
q
45°
30°
15°
0°
15°
30°
45°
BoseProfessional.com
2
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W
100 V
** KA: Kein Anschluss (nicht verwenden)
FreeSpace FS4SE • Installationsanleitung
) bis 14 AWG
8 Ω
KA**
