Installation

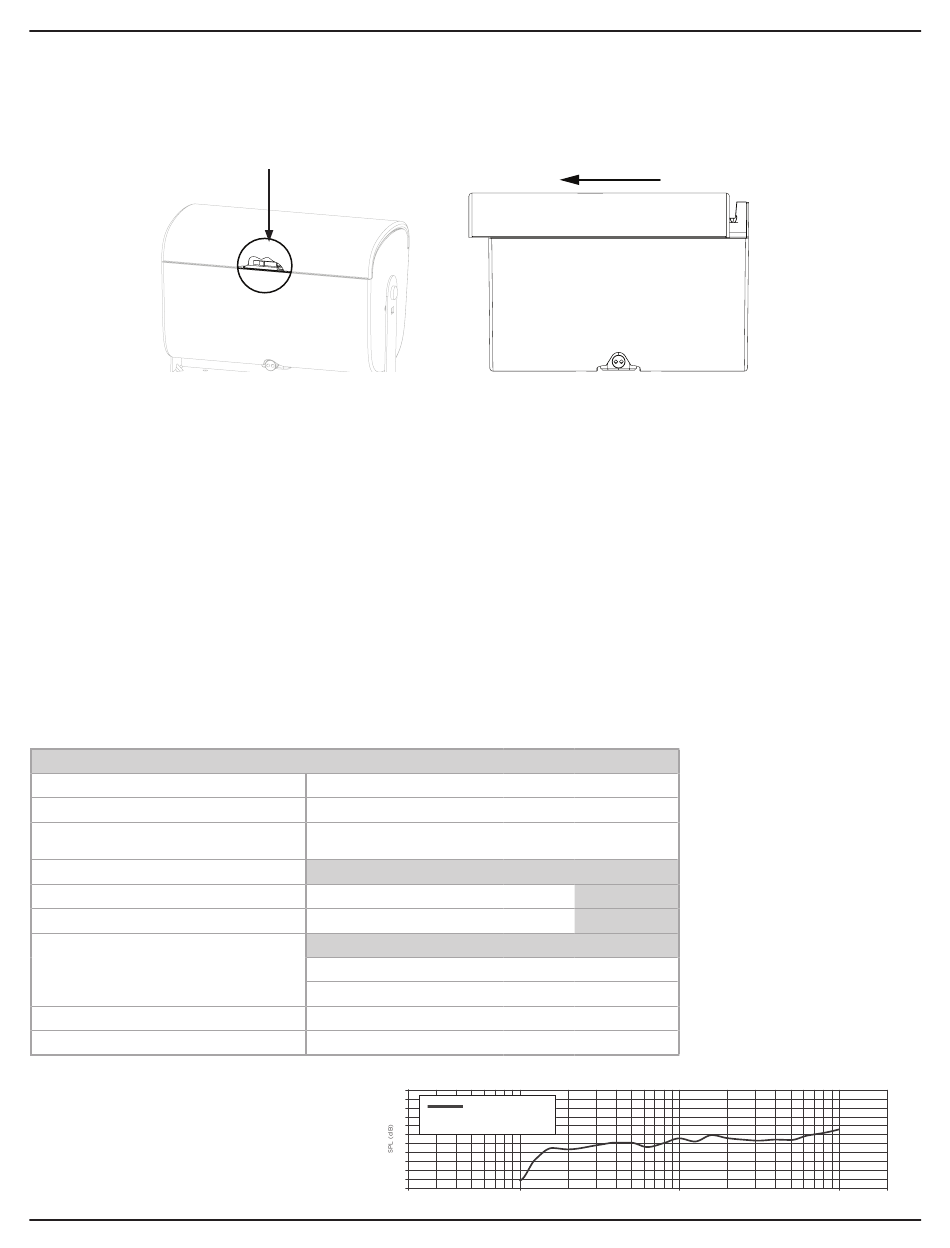

Démontage de la grille
La grille est fixée à l'enceinte par un dispositif de verrouillage. Pour le déverrouiller, insérez un petit outil dans la perforation de la grille (pas plus
de 1,5 millimètre de diamètre). Tout en appuyant sur le verrouillage de la grille, faites glisser la grille vers l'extérieur de l'enceinte afin de l'en extraire.
Remarque : Le verrouillage de la grille se trouve à l'opposé du sélecteur de puissance de l'enceinte. Reportez-vous au schéma ci-
dessous pour identifier l'emplacement du verrouillage de la grille.
Réglage du logo
La FreeSpace FS4SE s'accompagne d'un logo Bose préinstallé pour une installation à l'horizontale. Un autre logo est également livré pour
une installation verticale. Pour enlever le logo, soulevez-le de la grille d'enceinte puis tirez. Pour mettre en place le logo vertical, au centre de
la grille, faites correspondre les encoches situées à l'arrière du logo aux perforations de la grille. Appuyez pour le fixer à la grille de l'enceinte.
Conformité aux réglementations et aux normes de sécurité en vigueur
L'enceinte FreeSpace FS4SE a fait l'objet d'une phase complète de tests : elle est conforme aux spécifications et aux utilisations suivantes :
ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial
Utilisation générale, catégorie UEAY, dossier S36835.
Utilisable en extérieur et dans des environnements humides.
EN 54-24: 2008, Enceinte pour systèmes d'alarme vocale pour la détection d'incendie et pour systèmes d'alarme incendie dans les bâtiments
Type d'environnement : B (applications en extérieur)
Utilisable pour une installation suivant les méthodes de câblage de classe 1, 2 ou 3, conformément à la norme NFPA 70, National Electric Code, 2002,
article 640.
Utilisable pour une installation suivant les méthodes de câblage de circuit d'alerte incendie selon la norme NFPA 70, National Electric Code, 2002,
article 760.
NFPA 70, National Electric Code, 2002, article 300-22 (c).
NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.10.2.6.5.
Directive CEM 89/336/EEC et article 10 (1) de cette même directive, EN50081-1 et EN50082-1, comme indiqué par le marquage CE.
L'enceinte FreeSpace FS4SE a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes
relatives aux systèmes utilisés en combinaison :
British Standard Code of Practice BS 5839, partie 8, en cas d'utilisation avec le bornier céramique et le fusible thermique.
Testé conforme à la norme CEI 60268-5.
Conforme à la norme EN 54-24
Réponse en fréquences
Sensibilité (1 W à 4 m)
Pression acoustique maximale mesurée à
4 m
Angle de couverture par bande d'octave
Couverture horizontale
Couverture verticale
Impédance nominale
Impédance nominale passive
Puissance sonore nominale
Notes de bas de page
1. Les données relatives à ces caractéristiques ont
été mesurées dans une chambre anéchoïque
en champ libre. Le plan de référence se trouve
sur la surface de la grille et est perpendiculaire
à l'axe de référence. L'axe de référence est
perpendiculaire au centre de la surface de
la grille. Le plan horizontal contient l'axe de
référence et est perpendiculaire au plan de
référence.
22 • Français
Sélecteur de puissance
1
100 Hz à 10 kHz
75,0 dB
88,2 dB
500 Hz 1 000 Hz
360° 155°
360° 155°
2,5 W
70 V
1 960 Ω
100 V —
8 Ω
40 W
2 000 Hz 4 000 Hz
120° 95°
115° 80°
5 W 10 W
980 Ω 490 Ω
2 000 Ω 1 000 Ω
Réponse en fréquences sur l'axe
90
85
Pas d'égalisation
80
75 appliquée
70
65
60
55
50
45
40
35
20 100
BoseProfessional.com
20 W 40 W
245 Ω 123 Ω
500 Ω 250 Ω
1000
Frequency (Hz)
FreeSpace FS4SE • Notice d'installation
10000 20000
