Montering

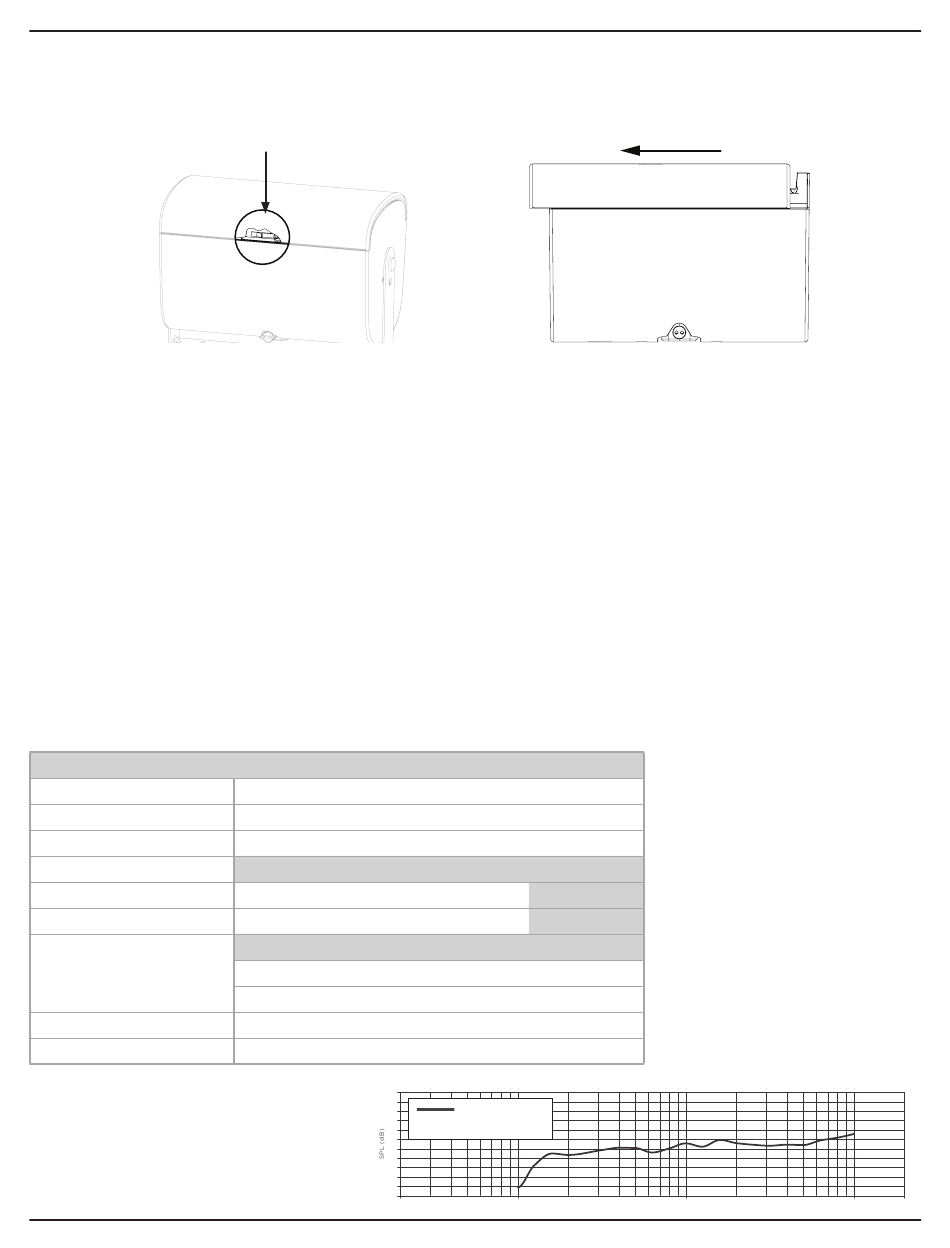

Fjerne grillen
Grillen er festet til høyttaleren ved hjelp av grilllåsen. Løsne grilllåsen ved å sette et lite verktøy gjennom perforeringen til grillen (ikke
større enn 1,5 millimeter i diameter). Mens du trykker på grilllåsen, skyver du grillen bort fra høyttaleren for å løsne den.
Merk: Grilllåsen er plassert på høyttaleren på motsatt side av bryteren. Se diagrammet nedenfor for plassering av grilllåsen.
Trykk på bryteren
Justere logoen
FreeSpace FS4SE leveres med en forhåndsinstallert Bose-logo for horisontal montering. Høyttaleren leveres også med en egen logo for
vertikal montering. Hvis du vil fjerne logoen, må du dra den av høyttalergrillen. Hvis du vil bruke den vertikale logoen, finner du midten
av grillen og justerer hakkene på baksiden av logoen etter perforeringen i grillen. Trykk for å feste den til høyttalergrillen.
Samsvar med sikkerhet og forskrifter
FreeSpace FS4SE-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:
Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål
Generell bruk – UL-kategori UEAY, filnummer S36835.
Egnet for bruk utendørs på våte steder.
EN 54-24: 2008, høyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger
Miljøtype: B (utendørs bruk)
Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code,
2002, artikkel 640.
Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760
NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).
NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5.
EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.
FreeSpace FS4SE er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:
British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.
Testet i samsvar med IEC60268-5.
EN 54-24 sertifiserte klassifiseringer
Frekvensområde
Sensitivitet (1 W @ 4 m)
Målt maks. SPL @ 4 m.
Dekningsvinkelgrad
Horisontal dekning
Vertikal dekning
Nominell impedans
Passiv nominell impedans
Nominell støynivå
Fotnoter
1. Spesifikasjonene ble målt i et
ekkofritt rom. Referanseplanet er
på grilloverflaten og vinkelrett på
referanseaksen. Referanseaksen er
vinkelrett på midten av grilloverflaten.
Horisontalt plan inneholder
referanseaksen og vinkelrett på
referanseplanet.
50 • Norsk
1
100 Hz til 10 kHz
75,0 dB
88,2 dB
500 Hz 1000 Hz 2000 Hz
360° 155° 120°
360° 155° 115°
2,5 W 5 W
70 V 1960 Ω 980 Ω
100 V - 2000 Ω
8 Ω
40 W
90
85
80
75
70
65
60
55
50
45
40
35
20
4000 Hz
95°
80°
10 W 20 W 40 W
490 Ω 245 Ω 123 Ω
1000 Ω 500 Ω 250 Ω
Frekvenssvar på akse
Ingen EQ i bruk
100
Frequency (Hz)
BoseProfessional.com
1000
FreeSpace FS4SE • Monteringsveiledning
10000 20000
