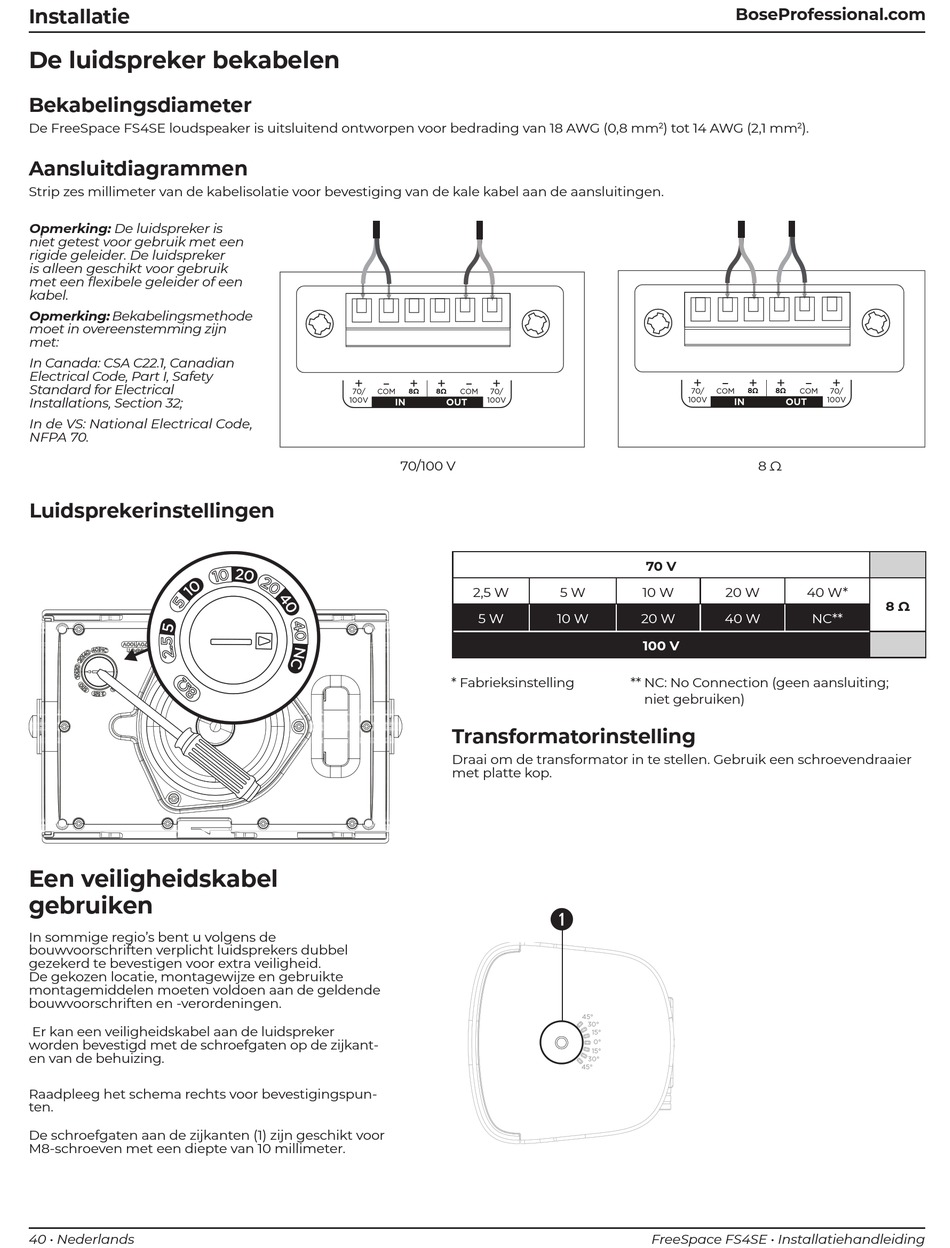

Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De FreeSpace FS4SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
Opmerking: De luidspreker is
niet getest voor gebruik met een
rigide geleider. De luidspreker
is alleen geschikt voor gebruik
met een flexibele geleider of een
kabel.
Opmerking: Bekabelingsmethode
moet in overeenstemming zijn
met:
In Canada: CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32;
In de VS: National Electrical Code,
NFPA 70.
Luidsprekerinstellingen
Een veiligheidskabel
gebruiken
In sommige regio's bent u volgens de
bouwvoorschriften verplicht luidsprekers dubbel
gezekerd te bevestigen voor extra veiligheid.
De gekozen locatie, montagewijze en gebruikte
montagemiddelen moeten voldoen aan de geldende
bouwvoorschriften en -verordeningen.
Er kan een veiligheidskabel aan de luidspreker
worden bevestigd met de schroefgaten op de zijkant-
en van de behuizing.
Raadpleeg het schema rechts voor bevestigingspun-
ten.
De schroefgaten aan de zijkanten (1) zijn geschikt voor
M8-schroeven met een diepte van 10 millimeter.
40 • Nederlands
70/100 V
2,5 W 5 W
5 W 10 W
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier
met platte kop.
q
BoseProfessional.com
) tot 14 AWG (2,1 mm
2
8 Ω
70 V
10 W 20 W
20 W 40 W
100 V
** NC: No Connection (geen aansluiting;
niet gebruiken)
45°
30°
15°
0°
15°
30°
45°
FreeSpace FS4SE • Installatiehandleiding
).
2
40 W*
8 Ω
NC**
