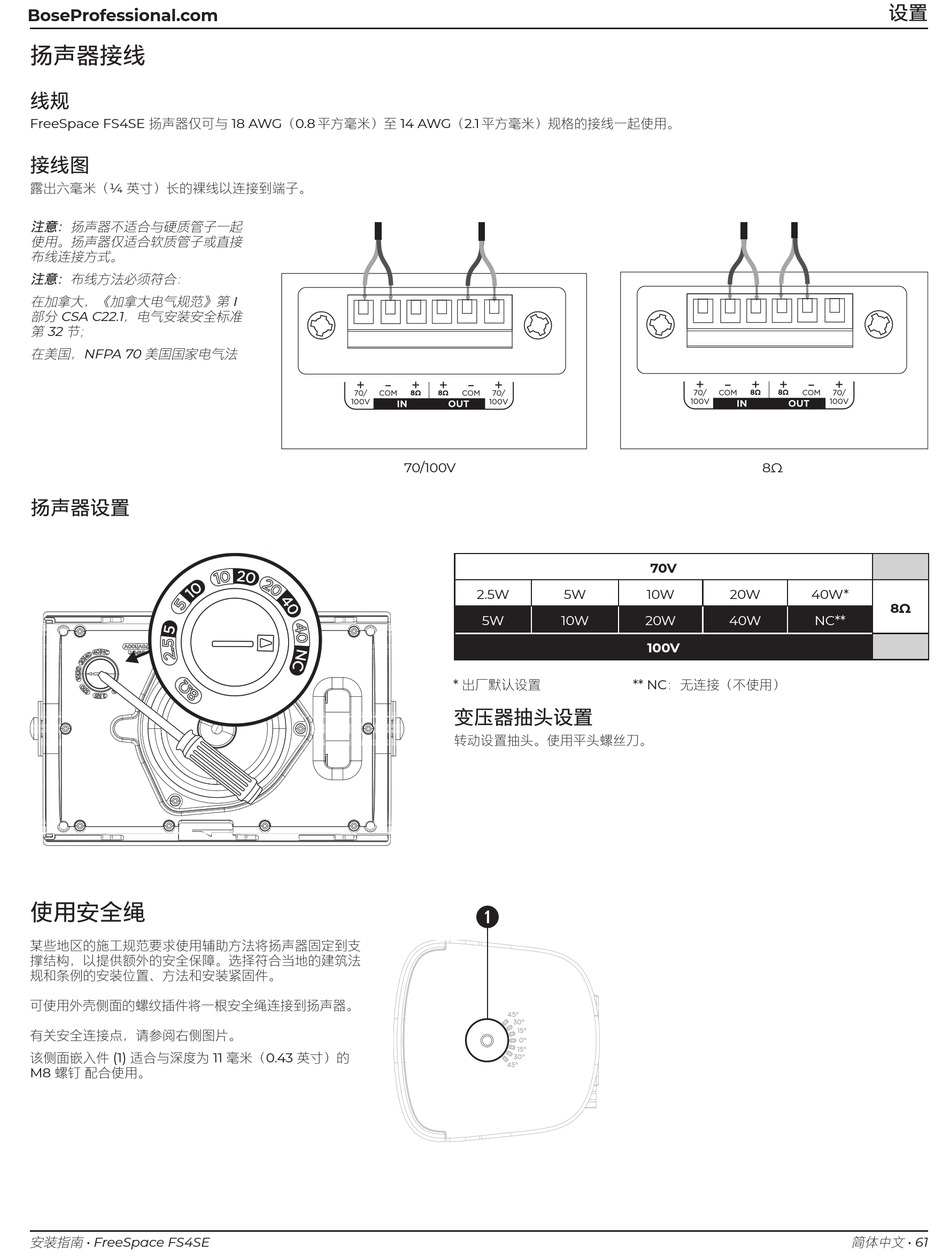

扬声器接线
线规
FreeSpace FS4SE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。
接线图
露出六毫米（1/4 英寸）长的裸线以连接到端子。
注意：扬声器不适合与硬质管子一起
使用。扬声器仅适合软质管子或直接
布线连接方式。
注意：布线方法必须符合：
在加拿大，《加拿大电气规范》第 I
部分 CSA C22.1，电气安装安全标准
第 32 节；
在美国，NFPA 70 美国国家电气法
扬声器设置
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支
撑结构，以提供额外的安全保障。选择符合当地的建筑法
规和条例的安装位置、方法和安装紧固件。
可使用外壳侧面的螺纹插件将一根安全绳连接到扬声器。
有关安全连接点，请参阅右侧图片。
该侧面嵌入件 (1) 适合与深度为 11 毫米（0.43 英寸）的
M8 螺钉 配合使用。
安装指南 • FreeSpace FS4SE
70/100V
2.5W 5W
5W 10W
* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
q
45°
30°
15°
0°
15°
30°
45°
8Ω
70V
10W 20W 40W*
20W 40W
100V
** NC：无连接（不使用）
设置
8Ω
NC**
