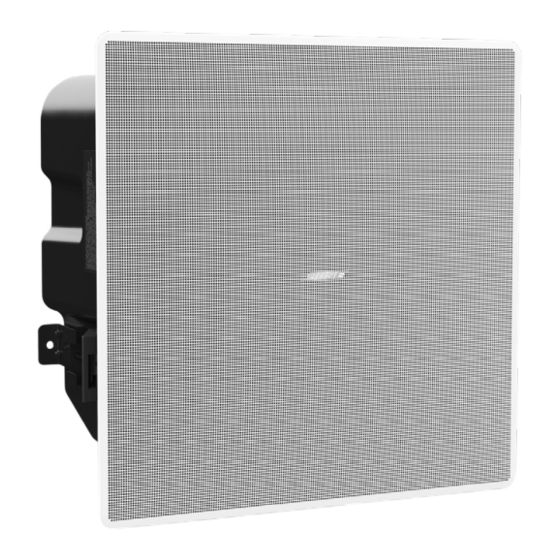

Bose Professional FreeSpace FS2C Bedienungsanleitung
Deckeneinbau-lautsprecher/design-arbeitsblatt
Vorschau ausblenden
Andere Handbücher für FreeSpace FS2C:
- Installationsanleitung (28 Seiten) ,
- Installationsanleitung (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bose Professional FreeSpace FS2C
Inhaltszusammenfassung für Bose Professional FreeSpace FS2C
- Seite 1 Deckeneinbau-Lautsprecher Design Guide Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt PRO.BOSE.COM Übersicht Einführung ........................................3 Systemdesign-Tools ..................................3 Übersicht ........................................3 Design-Richtlinien ....................................3 Design-Arbeitsblatt Modellauswahl ......................................4 Schritt 1: Lautstärke ..................................4 Schritt 2: Deckenhöhe ..................................4 Schritt 3: Frequenzgang ................................. 5 Schritt 4: Abstrahlwinkel ................................5 Schritt 5: Die benötigte Verstärkerleistung berechnen ...................... 8 Leistungstabellen DM2C-LP ........................................ -
Seite 3: Übersicht
Übersicht PRO.BOSE.COM Übersicht Einführung Mit diesem Design Guide können Sie Designs für Anwendungen mit Deckeneinbau-Lautsprechern erstellen. Für Aufbaulautsprecher und Lautsprecher für die abgehängte Montage haben wir separate Design Guides. Außerdem gibt es spezielle Design Guides für EdgeMax und FreeSpace 3 Sub-/Satellitensysteme. Weitere Informationen über unsere Lautsprecher und Technologien sowie zusätzliche Schulungsmaterialien und Tutorials finden Sie auf proedu.Bose.com/learn. -
Seite 4: Design-Arbeitsblatt
Design-Arbeitsblatt PRO.BOSE.COM Design-Arbeitsblatt Mit dem folgenden Arbeitsblatt können Sie ein Design mit Bose Professional Lautsprechern erstellen. Modellauswahl Schritt 1: Lautstärke Maximaler SPL Vergewissern Sie sich, dass das von Ihnen ausgewählte Lautsprechermodell Ihre Anforderungen an die Lautstärke erfüllt. Wählen Sie Ihre Deckenhöhe und gehen Sie in der Spalte nach unten, bis Sie Ihre gewünschte kontinuierliche Lautstärke erreichen. -
Seite 5: Schritt 3: Frequenzgang
Design-Arbeitsblatt PRO.BOSE.COM Größe des Empfindlichkeit Höchste Empfohlene Modell Woofers (dB) Leistung Deckenhöhen DM2C-LP (70/100 V) 9 W DM2C-LP (16 Ώ) 16 W 2"–4" DM3C 25 W 2,5 m–6,1 m FS2C 16 W FS4CE 40 W DM5C 50 W DM6C (70/100 V) 80 W 5"–8" DM6C (8 Ώ) 100 W 3 m–10 m DM8C (70/100 V) 80 W DM8C (8 Ώ) 125 W... - Seite 6 Design-Arbeitsblatt PRO.BOSE.COM Lautsprecherabstand Lautsprecher LSD bestimmt auch die Schallabdeckung eines einzelnen Lautsprechers LSD = Lautsprecher- Abstandsmaß Lautsprecherabstand Bei kleineren Räumen wie M = Multiplikator Badezimmern reichen womöglich ein bis zwei LSD = (H–L) × M Lautsprecher, um den Raum vollständig zu beschallen;...
- Seite 7 Design-Arbeitsblatt PRO.BOSE.COM C. Die restlichen Lautsprecher werden mithilfe des LSD nach einem quadratischen Gittermuster angeordnet. Wenn ein Lautsprecher an oder hinter den Raumgrenzen platziert werden würde, löschen Sie diese Zeile/ Spalte mit Lautsprechern. Lautsprecherabstand Lautsprecherabstand D. Nachdem der letzte Lautsprecher platziert wurde, richten Sie die Lautsprecher in dieser Zeile mittig aus, wodurch sich neue Abstände von den Wänden ergeben, die sich auch von ½ LSD unterscheiden können.
-
Seite 8: Schritt 5: Die Benötigte Verstärkerleistung Berechnen
Leistungsabgriff von niedrigen 1 oder 2 Watt, um in einem normalen Raum 70 dB Schallpegel zu erreichen. In der folgenden Tabelle ist aufgeführt, wie viele FS2C Lautsprecher auf der höchsten 70 bzw. 100 V-Leistungseinstellung des Lautsprechers angeschlossen werden können. FreeSpace FS2C Maximale Anzahl an Lautsprechern bei höheren EQ-Preset... -
Seite 9: Leistungstabellen
Leistungstabellen PRO.BOSE.COM Leistungstabellen Dauerschalldruckpegel einzelner Lautsprecher Hinweis: Die folgenden Leistungstabellen gehen von einer Ohrhöhe von 1,5 Metern im Stehen in einer minimal überlappenden Anordnung aus. Der Nachhall im Raum könnte für eine Erhöhung des Pegels um bis zu 4 dB sorgen, was in den Werten nicht berücksichtigt ist. Wenn Sie das Design ohne diese Pegelerhöhung erstellen, vermeiden Sie eine unterdimensionierte Planung. -
Seite 10: Fs4Ce
Leistungstabellen PRO.BOSE.COM FS4CE FS4CE (Ohrhöhe im Stehen) Deckenhöhe 2,5 W 5 W 10 W LEISTUNGS- dB SPL ABGRIFF 20 W 40 W 8 Ώ DM5C DM5C (Ohrhöhe im Stehen) Deckenhöhe 3 W 6 W 12 W LEISTUNGS- dB SPL ABGRIFF 25 W 50 W 8 Ώ DM6C DM6C (Ohrhöhe im Stehen) Deckenhöhe 2,5 W 5 W 10 W... -
Seite 11: Dm8C
Leistungstabellen PRO.BOSE.COM DM8C DM8C (Ohrhöhe im Stehen) Deckenhöhe 2,5 W 5 W 10 W LEISTUNGS- 20 W dB SPL ABGRIFF 40 W 80 W 8 Ώ ©2021 Bose Corporation. Alle Rechte vorbehalten. | Framingham, MA 01701-9168 USA | PRO.BOSE.COM | Rev. 00 | Oktober 2021 Deutsch • 11... -
Seite 12: Millimeterpapier
Millimeterpapier PRO.BOSE.COM Millimeterpapier 12 • Deutsch...
