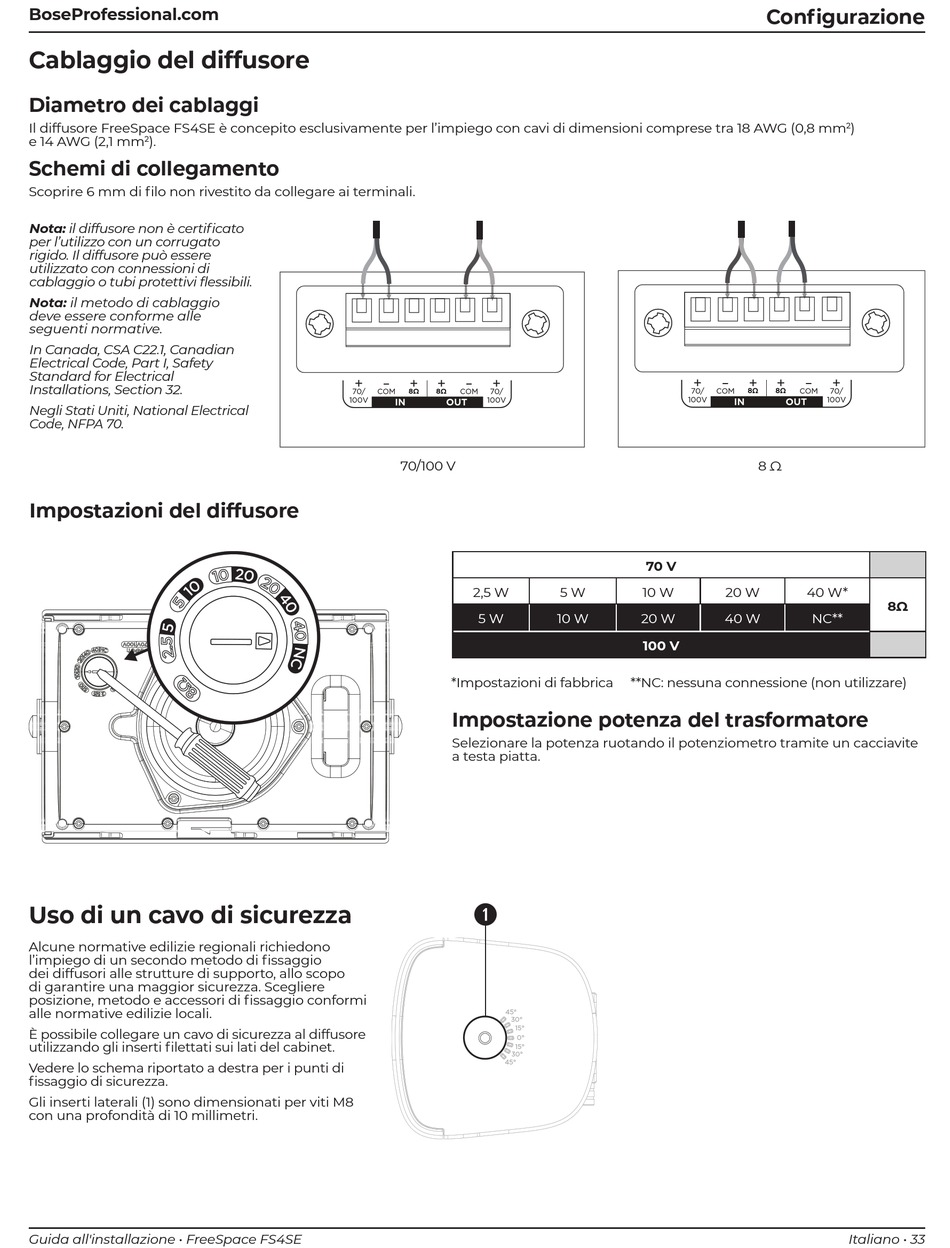

Cablaggio del diffusore
Diametro dei cablaggi
Il diffusore FreeSpace FS4SE è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
e 14 AWG (2,1 mm ).
2
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da collegare ai terminali.
Nota: il diffusore non è certificato
per l'utilizzo con un corrugato
rigido. Il diffusore può essere
utilizzato con connessioni di
cablaggio o tubi protettivi flessibili.
Nota: il metodo di cablaggio
deve essere conforme alle
seguenti normative.
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32.
Negli Stati Uniti, National Electrical
Code, NFPA 70.
Impostazioni del diffusore
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono
l'impiego di un secondo metodo di fissaggio
dei diffusori alle strutture di supporto, allo scopo
di garantire una maggior sicurezza. Scegliere
posizione, metodo e accessori di fissaggio conformi
alle normative edilizie locali.
È possibile collegare un cavo di sicurezza al diffusore
utilizzando gli inserti filettati sui lati del cabinet.
Vedere lo schema riportato a destra per i punti di
fissaggio di sicurezza.
Gli inserti laterali (1) sono dimensionati per viti M8
con una profondità di 10 millimetri.
Guida all'installazione • FreeSpace FS4SE
70/100 V
2,5 W 5 W
5 W 10 W
*Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite
a testa piatta.
q
45°
30°
15°
0°
15°
30°
45°
Configurazione
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W
100 V
**NC: nessuna connessione (non utilizzare)
)
2
8Ω
NC**
