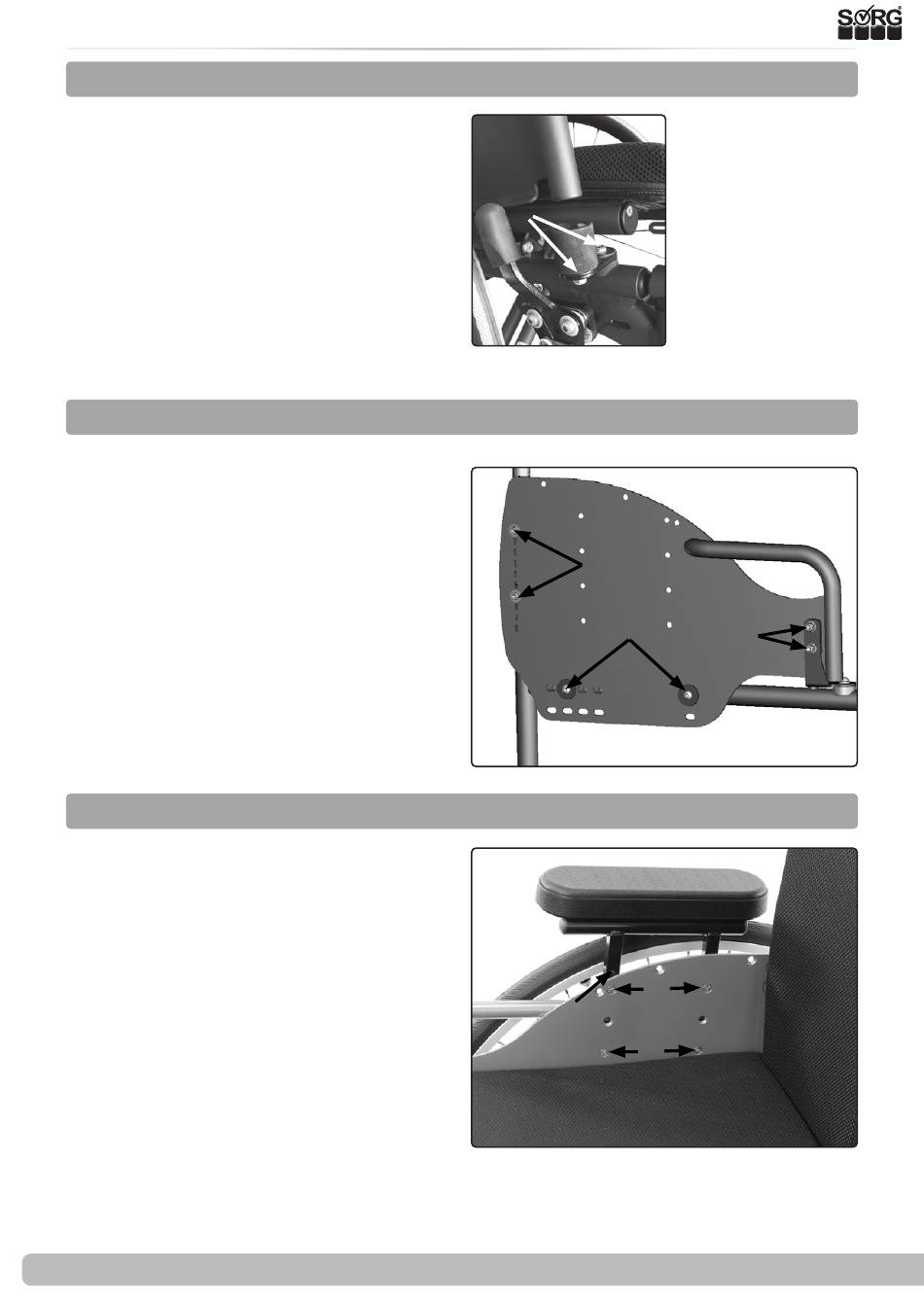

3.4 Baugruppe Seitenteile
3.4.3 Desk-Seitenteile
(1) Abhängig von der Beanspruchung muss
gelegentlich der Verschluss der klappbaren
Seitenteile justiert werden. Dies erfolgt über
die Schrauben (A).
3.4.4 Einstellung festverschraubte Seitenteile
(2) Die festverschraubten Desk-Seitenteile
können in der Höhe um 25mm versetzt wer-
den. Entfernen Sie dazu die Schraubverbindun-
gen (A),(B) und (C). Versetzen Sie das Seiten-
teil in die gewünschte Höhe und ziehen Sie die
Verschraubungen wieder fest zu. Achten Sie
dabei auf den korrekten Anbau aller Distanzen
und Sattelscheiben. (A).
3.4.5 Höhenverstellung Armpolster
(3) Lösen Sie die Schraube (A) und und brin-
gen Sie die Führungsstange (B) auf die ge-
wünschte Höhe, so dass sie die Schraube das
Loch der Führungsstange schrauben können.
Ziehen Sie die Schraube fest an.
