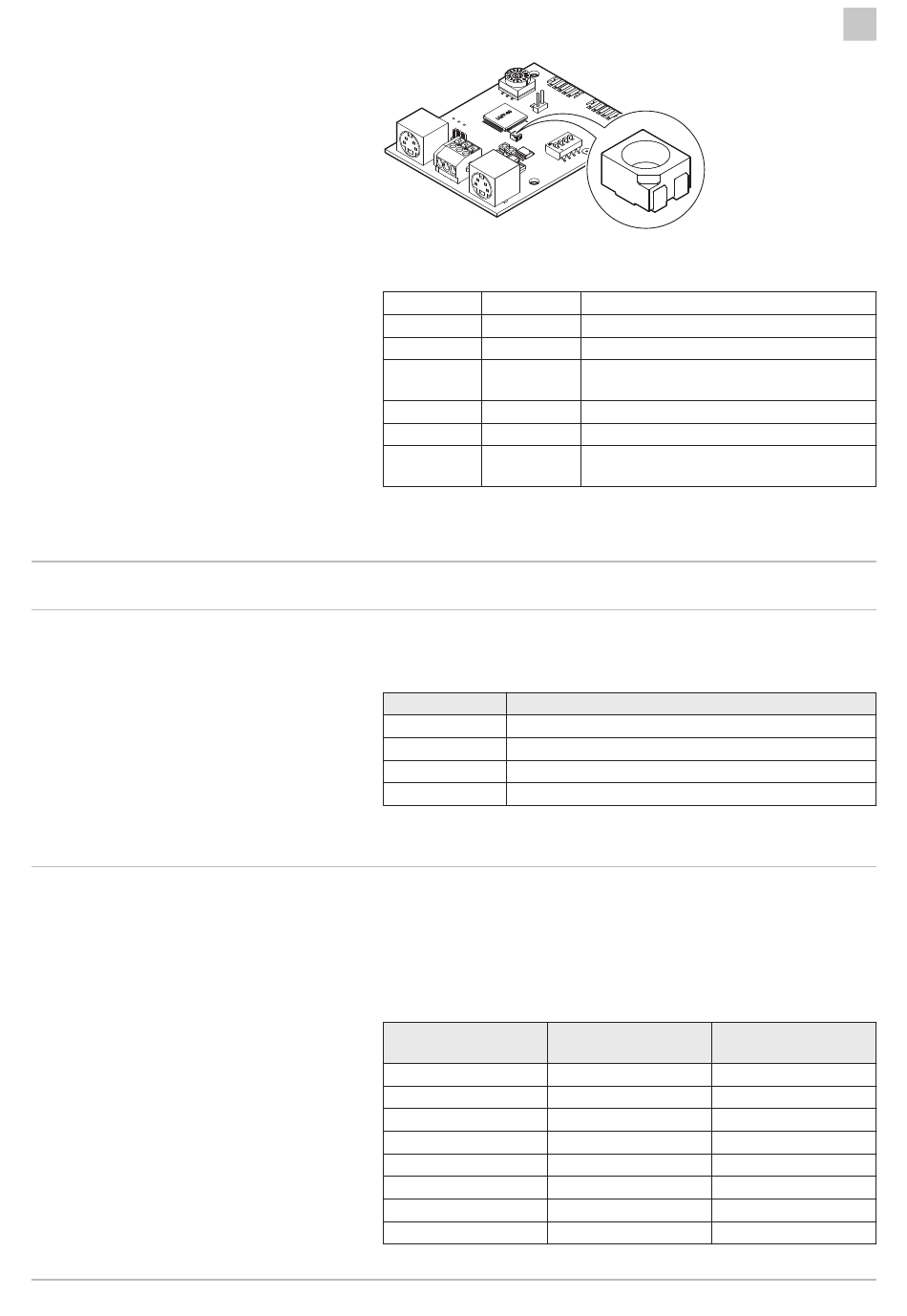

REMEHA GTW-08 Modbus Konfigurationsanleitung Seite 61

5 Konfiguration
5.1 Modbus
5.2 Mehrere Register lesen
7854678 - v.01 - 15092023
Tab.114 LED colour indications
Colour State
OFF
Green Continuous
Green Fast Blinking
(100 ms)
Red Fixed
Orange Fixed
Orange Slow blinking
(500 ms)
Es werden folgende Modbus-Funktionscodes unterstützt:
Tab.115 Modbus-Funktionen
XYXY Funktion
03d Holding-Register lesen
04d Eingaberegister lesen
06d Einzelregister schreiben
16d Mehrere Register schreiben
Der Funktionscode 03 (Hexadezimal) ermöglicht es dem Hauptgerät,
Informationen vom Nebengerät anzufordern. Die Struktur der
Befehlsnachricht ist unten dargestellt. Das Format der Befehlsnachricht
wird vom obersten Byte zum untersten gelesen, d. h. die Adresse des
Nebengerätes kommt zuerst.
Tab.116 Befehlsformat 'Mehrere Register lesen'
Nachricht Byte Position lesen
Adresse Nebengerät
Funktionscode
Startregister Obere
Untere
Anzahl Obere
Untere
CRC-16 Untere
Obere
5 Konfiguration
AD-3002802-01
Description
No power, or Defect
Normal function
GTW-08 Modbus start-up phase
No Modbus communication available
No communication on L-Bus
GTW-08 Modbus error
Beispiel hexadezimale
Eingabe
64
03
00
20
00
04
xx
xx
de
61
