REMEHA GTW-08 Modbus Konfigurationsanleitung Seite 174

nl
5 Configuratie
5 Configuratie
5.1 Modbus
5.2 Meerdere registers lezen
174

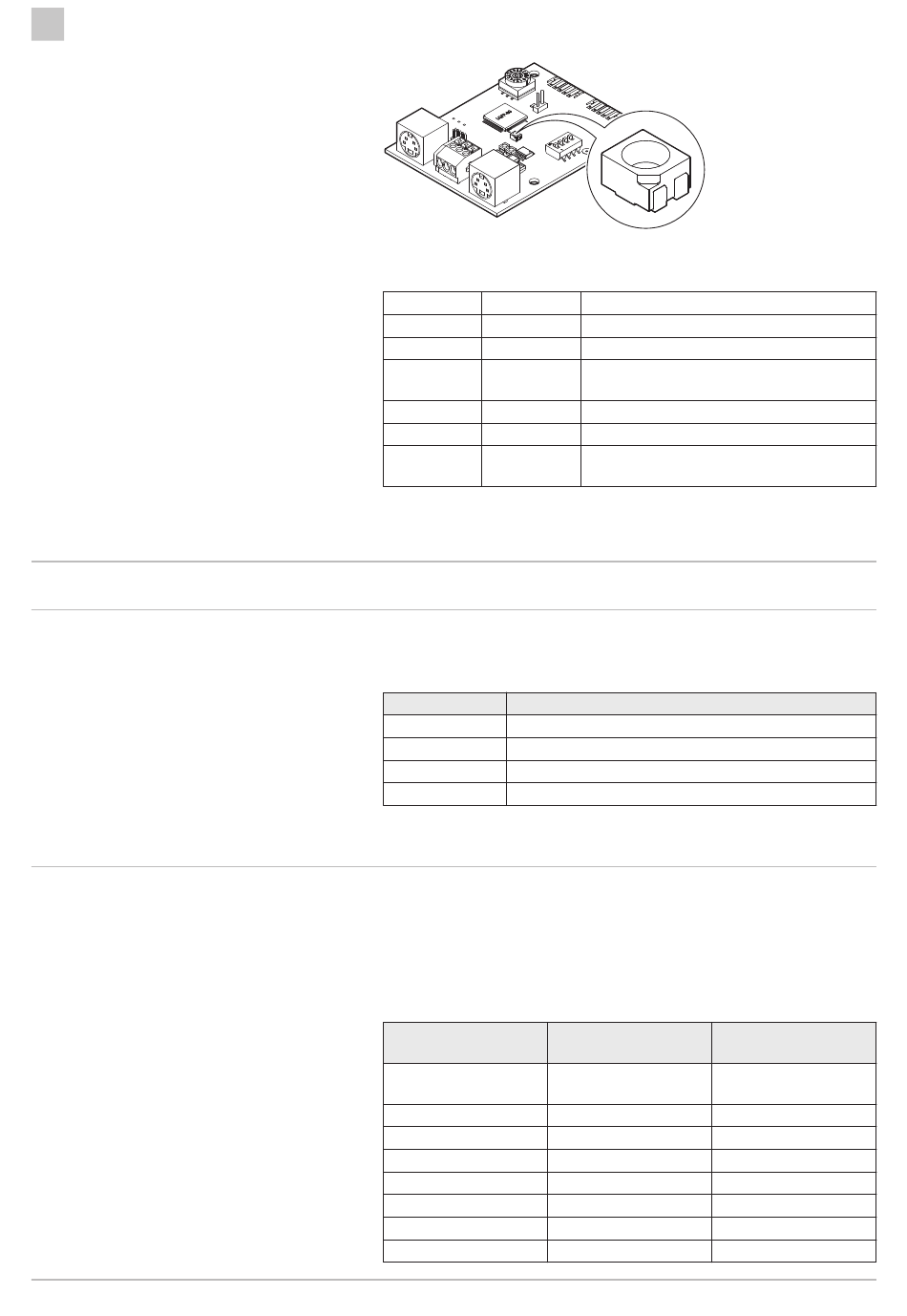

Tab.334 LED colour indications
Colour State
OFF
Green Continuous
Green Fast Blinking
(100 ms)
Red Fixed
Orange Fixed
Orange Slow blinking
(500 ms)
De volgende Modbus-functiecodes worden ondersteund:
Tab.335 Modbus-functies
code functie
03d Holding register lezen
04d Invoerregister lezen
06d Eén register lezen
16d Meerdere registers schrijven
Met functiecode 03 (hexadecimaal) kan het hoofdapparaat om informatie
van het volgapparaat vragen. De structuur van de commandoberichten
wordt hieronder weergegeven. De opmaak voor het lezen van de
commandoberichten is van de bovenste naar de onderste byte, zodat het
adres van het volgapparaat eerst komt.
Tab.336 Commando-opmaak 'Meerdere registers lezen'
Berichtbyte Leespositie
Adres van volgappa­
raat
Functiecode
Startregister Boven
Onder
Aantal Boven
Onder
CRC-16 Onder
Boven
AD-3002802-01
Description
No power, or Defect
Normal function
GTW-08 Modbus start-up phase
No Modbus communication available
No communication on L-Bus
GTW-08 Modbus error
Voorbeeld hexadeci­
male invoer
64
03
00
20
00
04
xx
xx
7854678 - v.01 - 15092023
