6.3.2

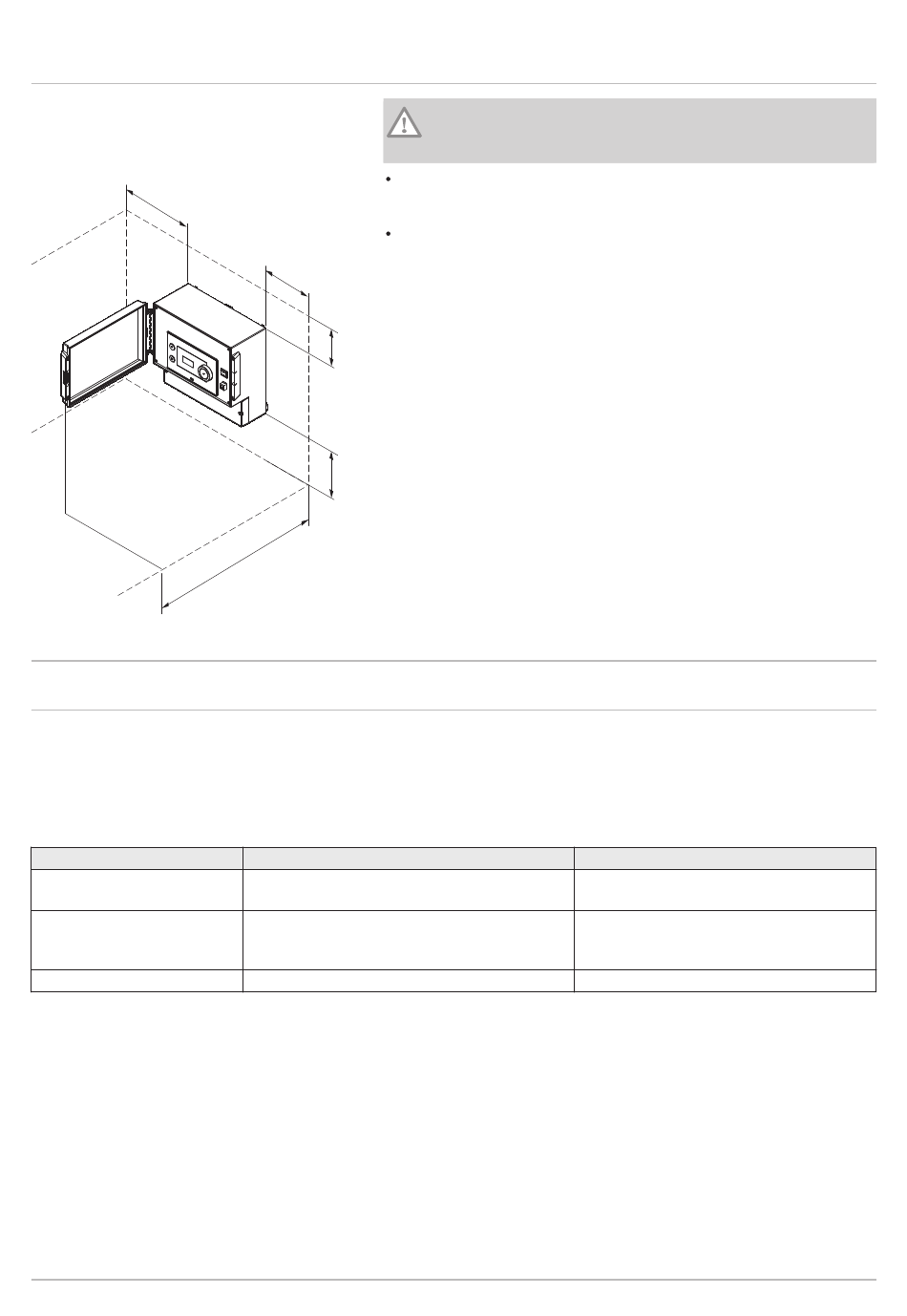

Positionierung des Gerätes
Abb.9
5 0
7
Anschlusspläne und Konfiguration
7.1
Werkseinstellung für die Kreise
Tab.5
Kreis
CIRCA
CIRCB
CIRCC (optional)
AUX (optional)
DHW
7676330 - v05 - 20012025
Ausreichenden Raum um das Gehäuse freihalten, um den Zugang zu
gewährleisten und die Wartung zu erleichtern. Die empfohlenen
Mindestabmessungen sind auf der Abbildung in mm angegeben.
Bei Auslieferung öffnet sich die Zugangstür zum Schaltfeld nach links.
Wenn die Richtung der Türöffnung geändert wird, sicherstellen, dass
rechts ausreichend Platz vorhanden ist.
2 0
2 0
2 0
0
3
4 6
MW-1001102-1
Die einzelnen Kreise werden werksseitig wie in der Tabelle angegeben
konfiguriert. Diese Konfiguration kann geändert und den Anforderungen
Ihrer Anlage entsprechend angepasst werden. Hier werden als Leitfaden
drei Anlagentypen beschrieben.
Heizkreistyp
Ungemischter Heizkreis
Heizkreis mit Mischventil
Warmwasserkreis
Vorsicht!
Bei der Installation von Geräten die IP21-Schutzklasse
berücksichtigen.
Technische Daten
Steilheit: 1,5
Maximale Temperatur: 90 °C
Steilheit: 0,7
Maximale Temperatur: 50 °C
Solltemperatur: 55 °C
7 Anschlusspläne und Konfiguration
17
