3 Descrizione del prodotto
3 Descrizione del prodotto
3.1 Descrizione generale

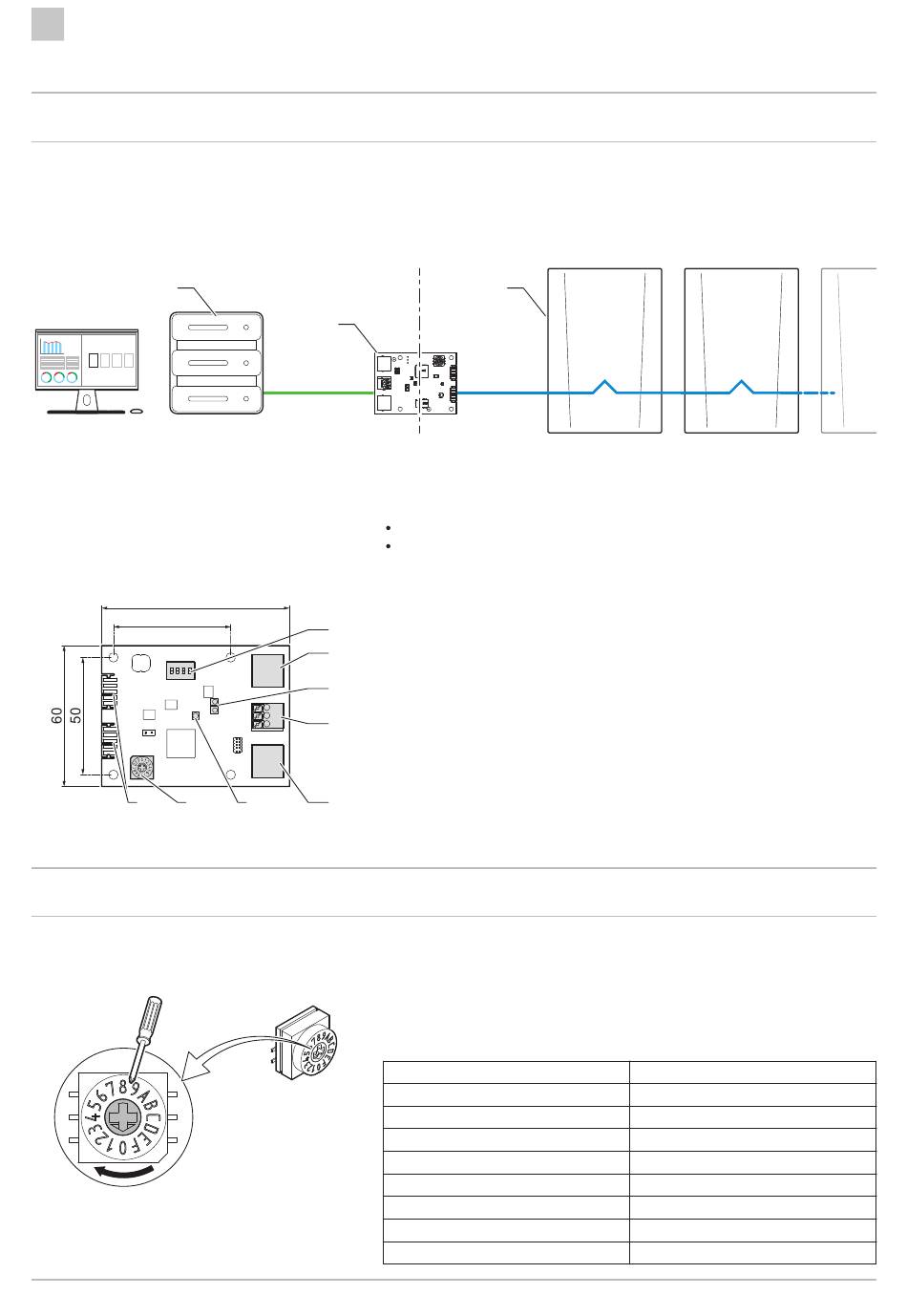

Fig.25 Panoramica
1
90 80 90
1 Sistema di gestione dell'edificio (BMS)
2 Gateway
Fig.26 GTW-08 Modbus
80
50
1 6
4 Installazione
4.1 Impostazione dell'indirizzo corretto
Fig.27 Manopola per numero identificativo
116
Il gateway è progettato per funzionare come un'interfaccia di
comunicazione tra un apparecchio di riscaldamento e/o raffrescamento e il
sistema di gestione dell'edificio (building management system - BMS)
basato sul protocollo di comunicazione Modbus
2
Il gateway dispone delle seguenti caratteristiche:
Monitoraggio degli apparecchi sul BMS.
Controllo delle impostazioni degli apparecchi provenienti dal BMS.
I componenti principali sono:
1 Connettori L-Bus
2 DIP switch
2
3 Connettori Modbus
3
4 LED di stato della comunicazione
5 LED di stato
4
6 Manopola girevole
3
5 3
AD-3002800-01
Per assicurarsi di utilizzare l'indirizzo corretto per comunicare con
l'apparecchio, impostare l'indirizzo corretto.
Cambiando la manopola girevole è possibile impostare l'indirizzo del
gateway per l'apparecchio connesso.
Tab.221 Indirizzi gateway
Posizione
0
1
2
3
4
AD-3001547-01
5
6
7
3
3 Apparecchio di riscaldamento e/o raffrescamento
Indirizzo gateway
100Valore predefinito
101
102
103
104
105
106
107
®
.
AD-3002799-01
