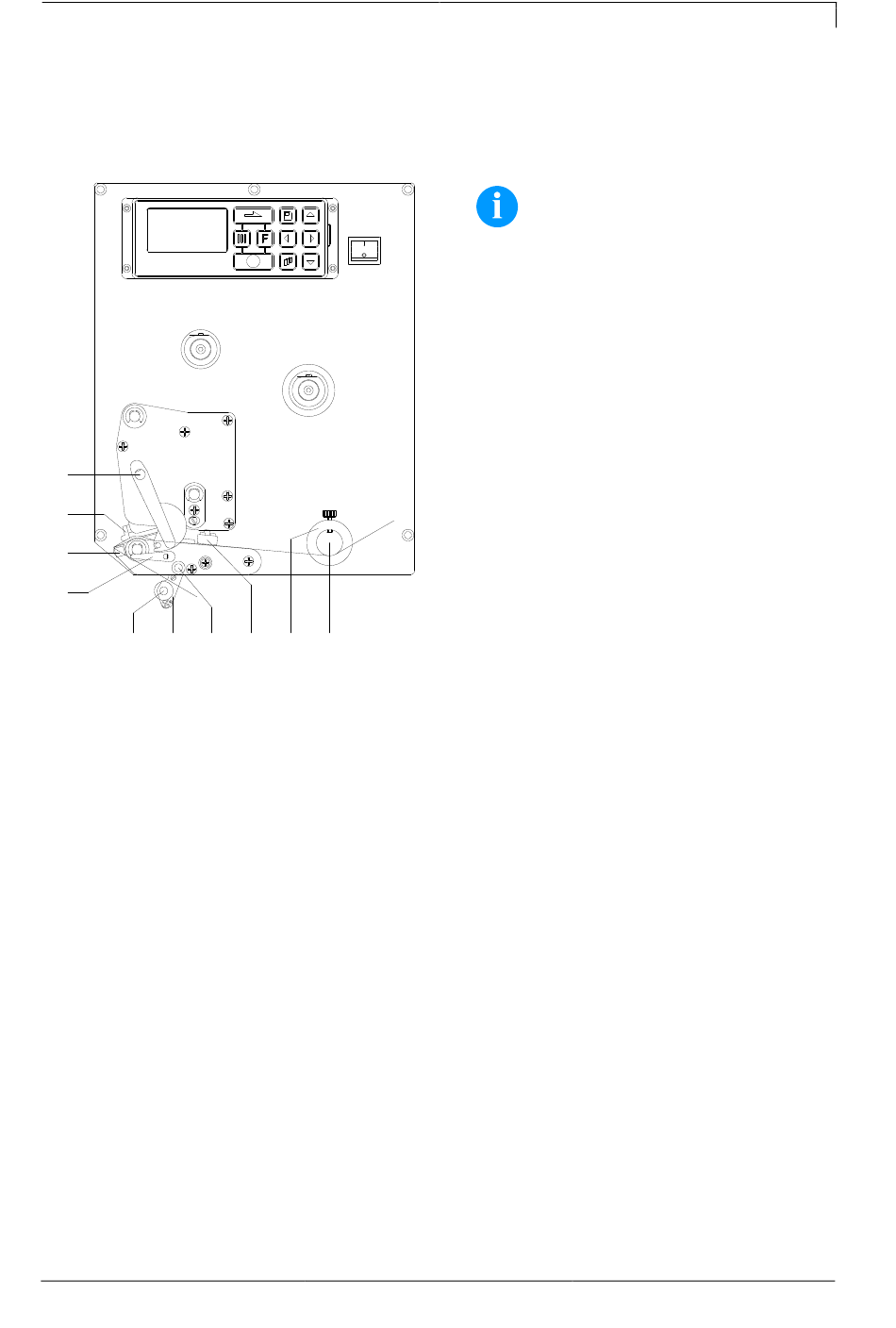

Abbildung 12
10.23
5 Material einlegen
5.1 Etikettenrolle im Spendemodus einlegen
C B A
1. Deckel des Druckmoduls öffnen.
2. Roten Andruckhebel (J) gegen den Uhrzeigersinn drehen, um
Druckkopf (I) aufzuklappen.
3. Etikettenmaterial (Mindesthöhe = 15 mm) unterhalb der
Etikettenführung (A) und des Druckkopfs (I) hindurchführen.
Darauf achten, dass das Material durch die Lichtschranke (C)
läuft.
4. Roten Andruckhebel (J) bis er einrastet im Uhrzeigersinn drehen,
um den Druckkopf (I) anzuklappen.
5. Stellringe (B) der Etikettenführung auf die Materialbreite
ausrichten.
6. Spendewippe (E) nach unten wegklappen, durch Drehen des
Rasthebels (G) im Uhrzeigersinn nach oben.
7. Einige Etiketten vom Trägermaterial abziehen und Trägermaterial
über die Spendekante (H) und zwischen der geriffelten
Kunststoffwalze (F) und der Welle der Spendewippe (D)
durchführen.
8. Spendewippe (D) wieder nach oben drücken und einrasten.
9. Trägermaterial nach hinten führen und an einer
Aufwickelvorrichtung befestigen.
10. Offsetwert im Menüpunkt Spende I/O eingeben.
11. Deckel des Druckmoduls wieder schließen.
Betriebsanleitung
Material einlegen
HINWEIS!
Da durch elektrostatische Entladung
die dünne Beschichtung des
Thermodruckkopfes oder andere
elektronische Teile beschädigt
werden können, sollte das
Etikettenmaterial antistatisch sein.
Die Verwendung falscher
Materialien kann zu Fehlfunktionen
des Druckers führen und die
Garantie erlöschen lassen.
