Carl Valentin SPX II Betriebsanleitung Seite 83

SPX II
Druckkopf ausbauen
Druckkopf einbauen
10.23
9.7 Druckkopf austauschen
A

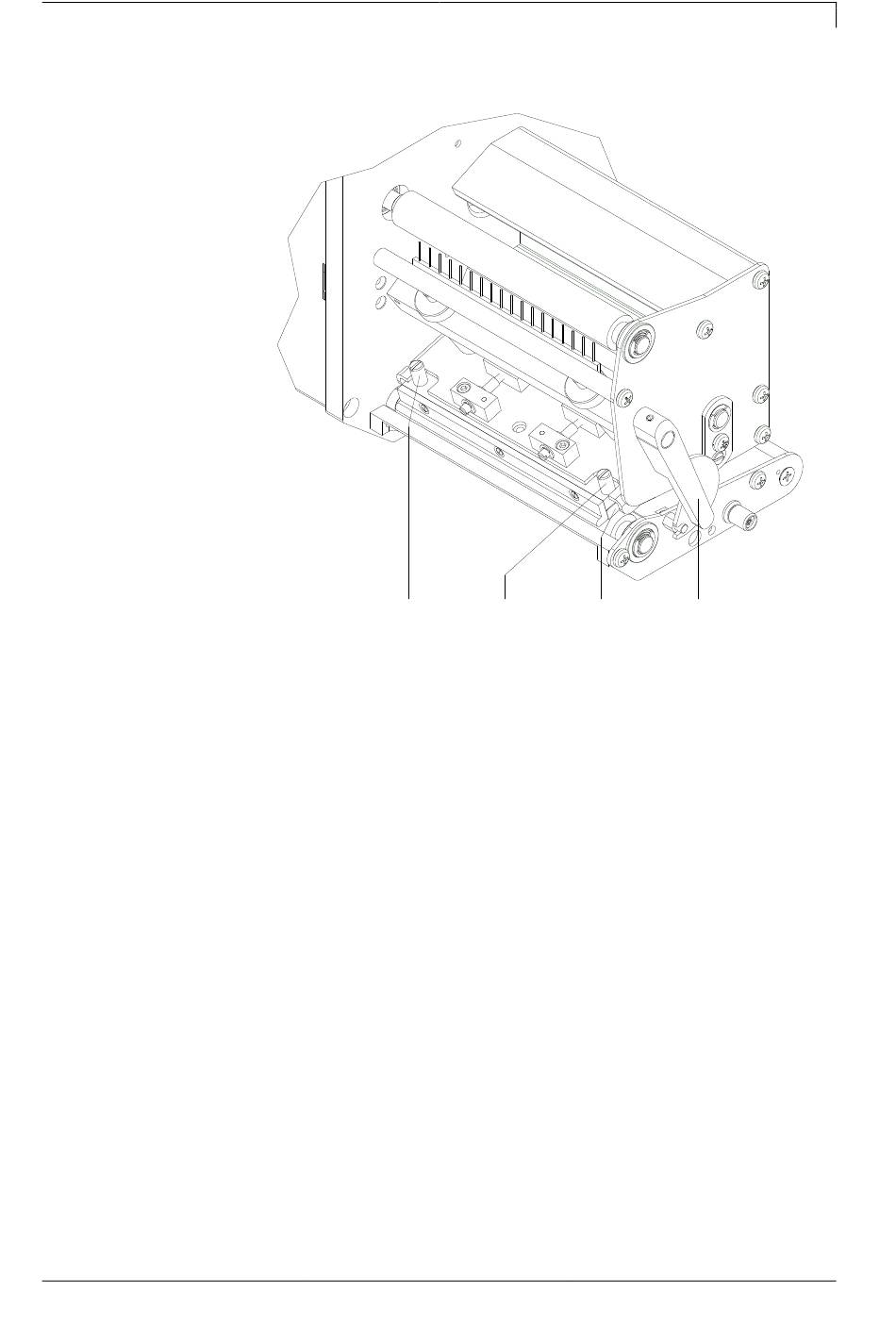

Abbildung 19
1. Etiketten und Transferband entnehmen.
2. Bei verriegeltem Druckkopf die Rändelschrauben (A) lösen.
3. Roten Andruckhebel (C) gegen den Uhrzeigersinn drehen, um
den Druckkopf zu entriegeln.
4. Falls der Druckkopf (B) nicht frei auf der Andruckwalze liegt,
Rändelschrauben (A) weiter lösen.
5. Druckkopf vorsichtig nach vorne ziehen, bis die Steckverbinder
erreichbar sind.
6. Steckverbinder abziehen und Druckkopf (B) entnehmen.
1. Steckverbindungen anstecken.
2. Druckkopf (B) in Zwischenlage positionieren, dass die
Druckkopfbohrungen mit den entsprechenden Bohrungen in der
Zwischenlage übereinstimmen.
3. Druckkopfhalter mit einem Finger leicht auf der Andruckwalze
halten und korrekte Lage des Druckkopfs prüfen.
4. Rändelschrauben (A) einschrauben und festziehen.
5. Etiketten und Transferband wieder einlegen (siehe Kapitel 5
Material einlegen, Seite 31).
6. Andruckhebel, bis er einrastet im Uhrzeigersinn drehen, um den
Druckkopf anzuklappen.
7. Deckel des Druckmoduls wieder schließen.
8. Widerstandswert auf dem Typenschild des Druckkopfs prüfen und
ggf. im Menü Service Funktionen/Dot Widerstand ändern.
Betriebsanleitung
Wartung und Reinigung
A B C
83
