Wartung und Reinigung
Parallelität
84
9.8 Druckkopf einstellen
A
G H I H

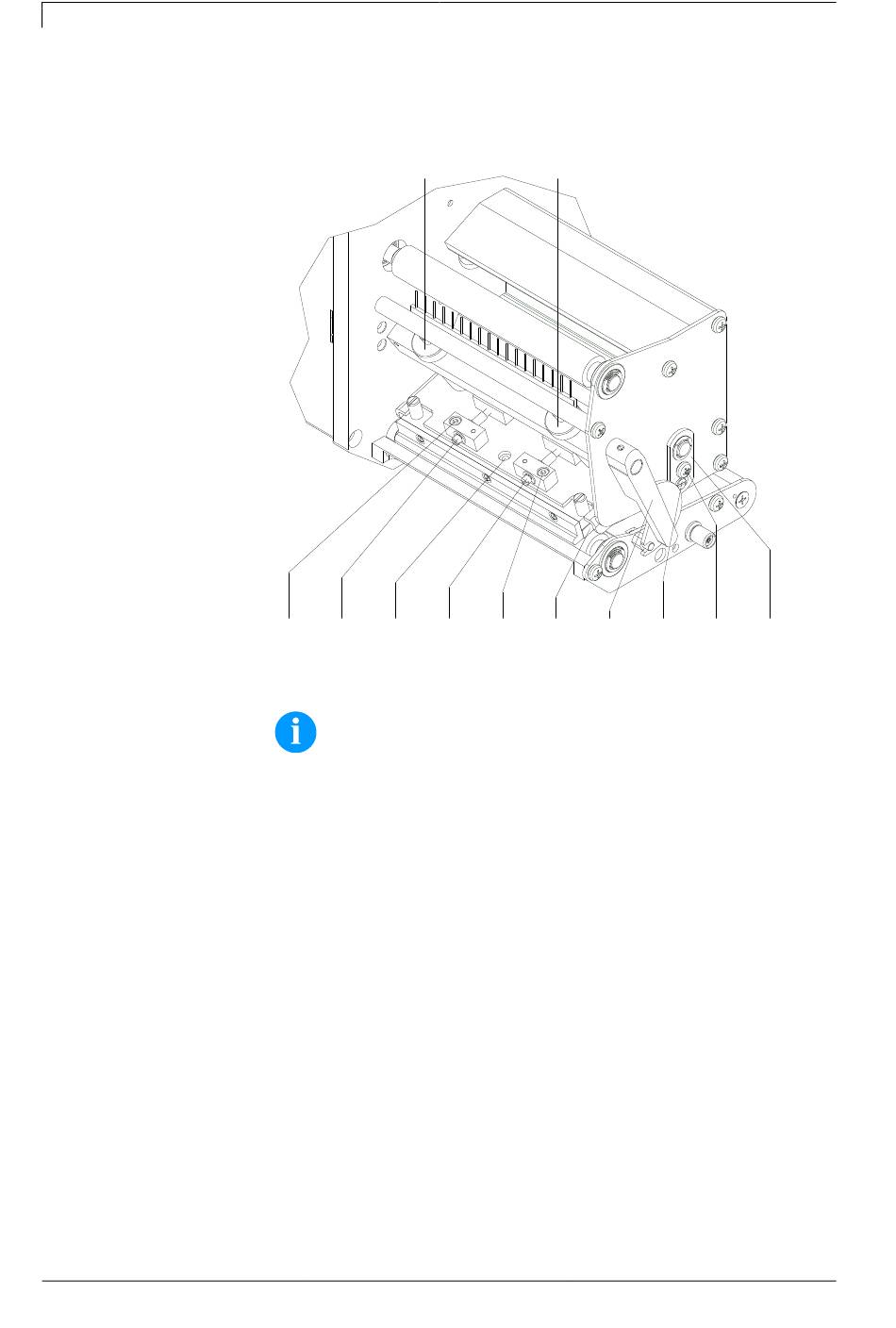

Abbildung 20
HINWEIS!
Für ein sauberes Druckbild ist die einzustellende Parallelität der
Brennlinie des Thermodruckkopfes zur Andruckwalze ein
wichtiges Kriterium. Da die Position der Brennlinie auf dem
Druckkopf fertigungsbedingten Schwankungen unterliegt, ist es
nach einem Druckkopfwechsel z.T. notwendig die Parallelität
einzustellen.
1. Falls der Druckkopf nicht korrekt ausgerichtet ist,
Befestigungsschrauben (G) um eine Viertelumdrehung lösen.
2. Mit den Schrauben (H) kann die Parallelität der Brennlinie des
Druckkopfs, zur Andruckwalze eingestellt werden.
Drehen im Uhrzeigersinn verschiebt den Druckkopf nach hinten.
3. Testdruck auslösen (siehe 'Betriebsanleitung').
4. Falls die waagrechten Linien im Testdruck nicht parallel zu den
Etikettenkanten liegen, mit den Schrauben (H) die Parallelität
weiter einstellen.
5. Unter Beibehaltung der Parallelität durch wechselseitiges Drehen
der Schrauben (H) die bestmögliche Bildqualität einstellen.
Unterschiede im Schwärzungsgrad zwischen beiden Seiten sind
noch zulässig.
6. Befestigungsschrauben (G) wieder anziehen.
