Installation
Rechtes Gerät
K
J
I
H
G
F
E
Abbildung 10
Linkes Gerät
H
Abbildung 11
28

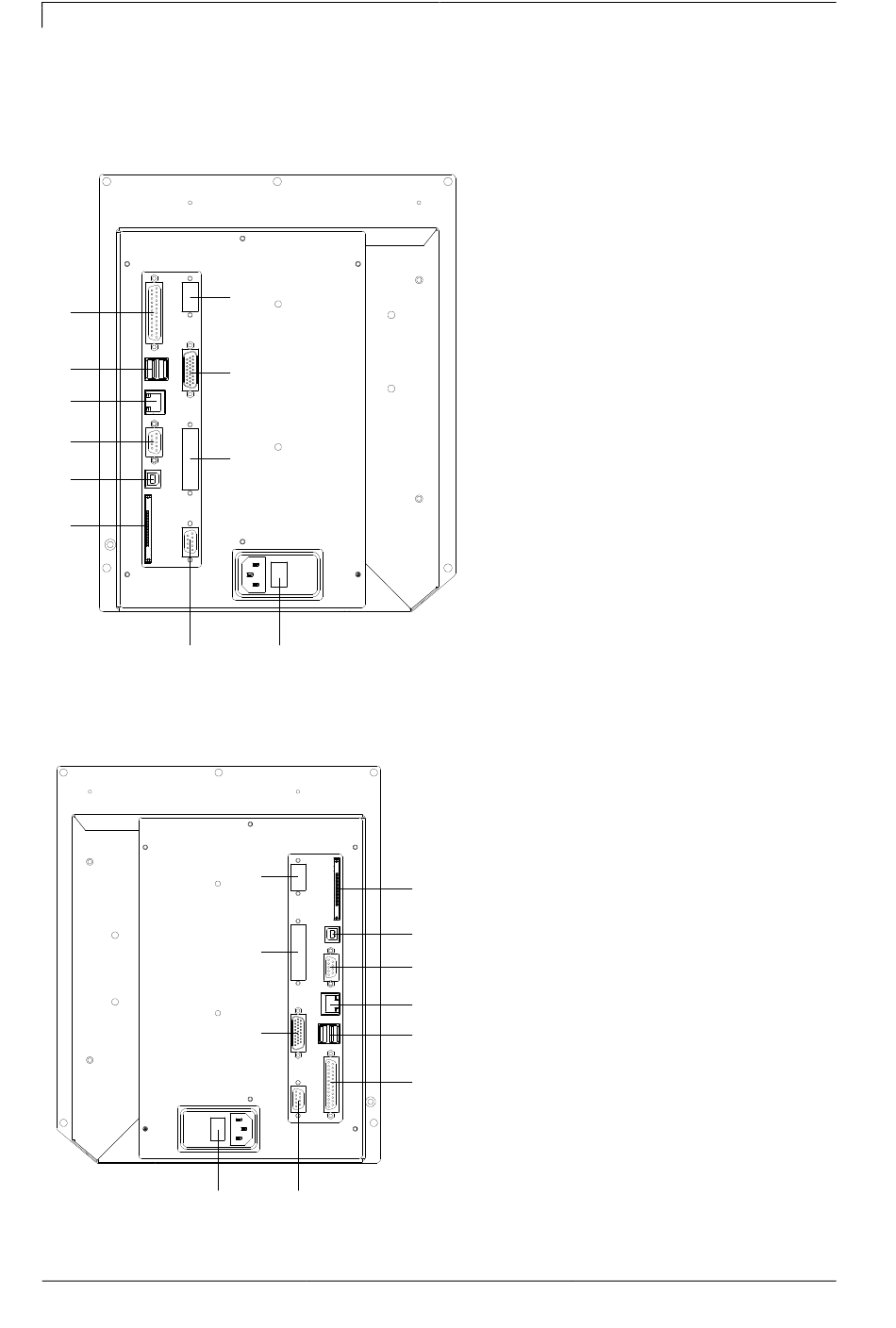

4.5 Steckerbelegung (Geräterückseite)
A
B
C
D
K
J
I
G
Betriebsanleitung
A = Erweiterungsoption ext. Bedieneinheit
B = Externe Eingänge/Ausgänge
C = Erweiterungsoption Applikator-Vorbereitung
D = Netzanschluss
E = Winderbuchse
F = Einschub für CF Karte
G= USB Schnittstelle
H = Serielle Schnittstelle RS-232
I =
Ethernet 10/100 Schnittstelle
J = USB Host für USB Tastatur
und Memory Stick
K = Parallele Schnittstelle
A = Einschub für CF Karte
B = USB Schnittstelle
C = Serielle Schnittstelle RS-232
D = Ethernet 10/100 Schnittstelle
A
E = USB Host für USB Tastatur
und Memory Stick
B
F = Parallele Schnittstelle
C
G= Winderbuchse
D
H = Netzanschluss
E
I =
Externe Eingänge/Ausgänge
J = Erweiterungsoption Applikator-Vorbereitung
F
K = Erweiterungsoption ext. Bedieneinheit
SPX II
10.23
