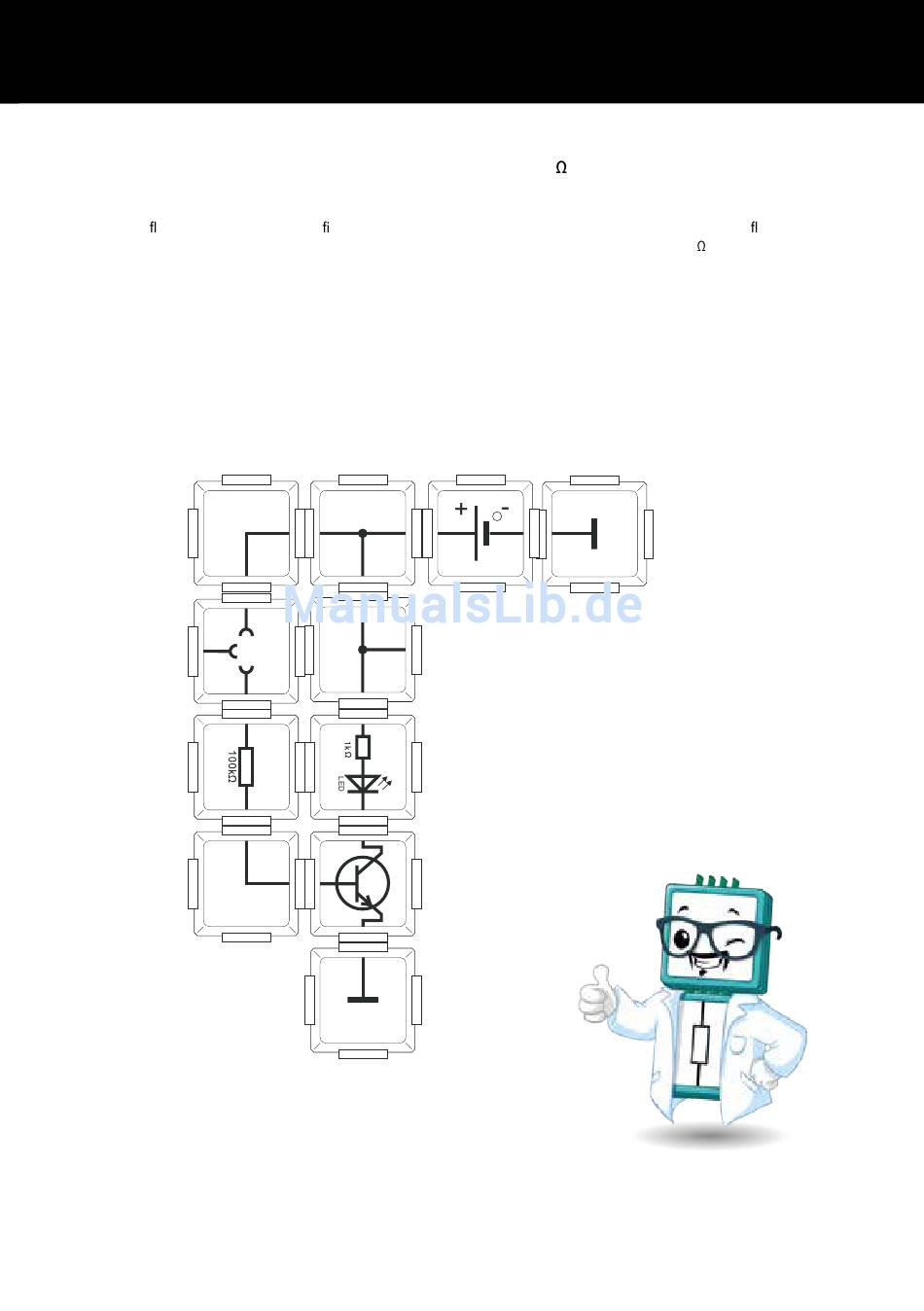

7.1 Der Transistoren als Schalter
Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, 100k -Widerstands-Baustein, Transistor-Bau-
stein, 2x Masse-Baustein, 2x T-Stück-Baustein, 2x Eckbaustein, Kontakte-Baustein
Der Basisstrom uss am Transistor ist so emp ndlich, dass er bereits bei hohen elektrischen Widerständen einen Strom uss zwischen
Kollektor (C) und Emitter (E) verursacht. Das wird unsere nächste Schaltung verdeutlichen. Der vor dem 100k Basis-Widerstand
eingebrachte Kontakte-Baustein kann z.B. nur durch Ihre Finger überbrückt werden, um die gelbe Leuchtdiode zum Leuchten zu bringen.
Der menschliche Körper hat etwa einen elektrischen Widerstand von mehreren tausend Ohm, was für ein Schaltvorgang ausreichend ist.
Die hohe Sensibilität des Transistor-Basisstromes ermöglicht ein breites Anwendungsgebiet des Transistors als Schalter in der Technik. So
kann der Transistor als Regenmelder eingesetzt werden. Die in unserem Schaltbild dargestellten Kontakte werden dann bildhaft erweitert,
beispielsweise bis in den Außenbereich eines Hauses, um durch Regen verursachte Minimalströme an der Basis das Wetter darzustellen.
Der Transistor ist hier sozusagen ein Sensor.
npn
C
B
45V
E
BC817
(C) 2015 ALLNET GmbH Computersysteme
9V
37
