5.2 LDR - Licht an bei Dunkelheit - Emp ndlicher

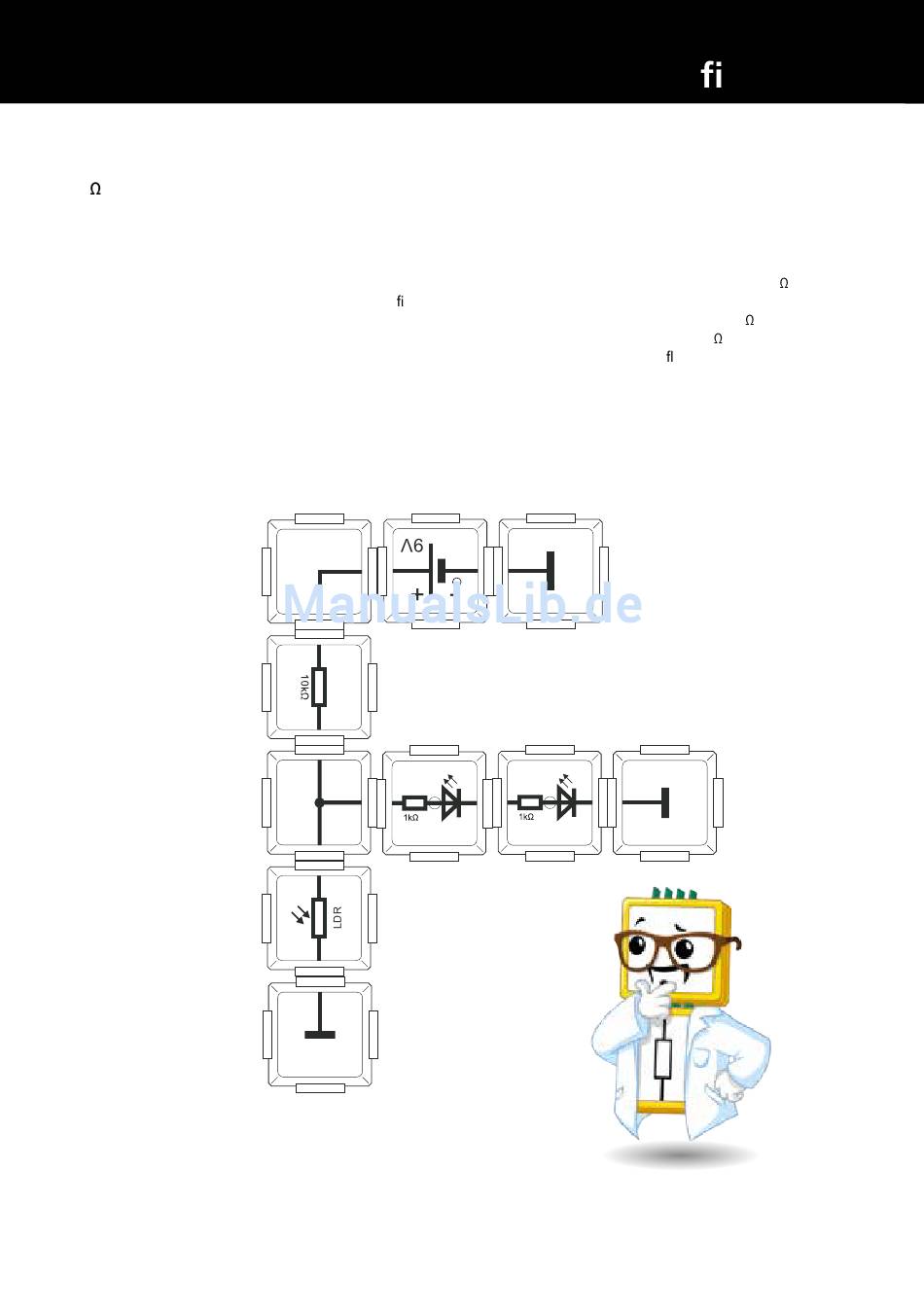

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, LED-Baustein grün, LDR-Baustein,
10k -Widerstandsbaustein, 3x Masse-Baustein, Potentiometer-Baustein, Eck-Baustein, T-Stück-Baustein
Jetzt wird es nur scheinbar komplizierter. Wir verwenden geschickt die Diffusionsspannungen der beiden LEDs aus unserem Elektronikset,
um deren Sensibilität zu verbessern. Die Diffusionsspannung ist die Spannung, die bei einem Halbleiter aufgebracht werden muss, um
Leitungsvorgänge im Innern der Halbleiter zu realisieren. Sie beträgt, je nach verwendetem Halbleitermaterial 0,3 Volt bis 0,7 Volt.
Unsere Diffusionsspannung liegt bei ca. 1,9 Volt. Eine gemischte Schaltung aus zwei Widerstands-Bausteinen (LDR und 10k ) und zwei
LED-Bausteinen (gelbe und grüne LED) wird Verwendung nden. Die LED-Bausteine liegen dabei parallel zu unserem LDR-Baustein.
Bei Dunkelheit ist der Spannungsabfall über dem LDR sehr groß, da er zusammen mit dem Widerstandsbaustein (10k ) einen Spannungs-
teiler bildet. Die Versorgungsspannung von 9 Volt liegt fast ausschließlich an beiden Leuchtdioden und dem 10k Widerstand an. Im
vorherigen Versuch lag die Versorgungsspannung 10kOhm-Widerstand und nur einer LED an. Der Strom uss durch beide LEDs wird erst bei
enormer Dunkelheit groß genug, um diese zum Leuchten zu bringen. Die Schwelle der Intensität des Umgebungslichtes, ab der die LEDs zu
leuchten beginnen, liegt höher. Bei dem letzten Experiment wurden die LEDs nicht komplett dunkel, wenn Licht auf die LDR gefallen ist.
Hier durch die Verdoppelung der Schwellspannung werden beide LEDs besser dunkel wenn die LDR beleuchtet wird.
30
LED
yellow
(C) 2015 ALLNET GmbH Computersysteme
LED
green
