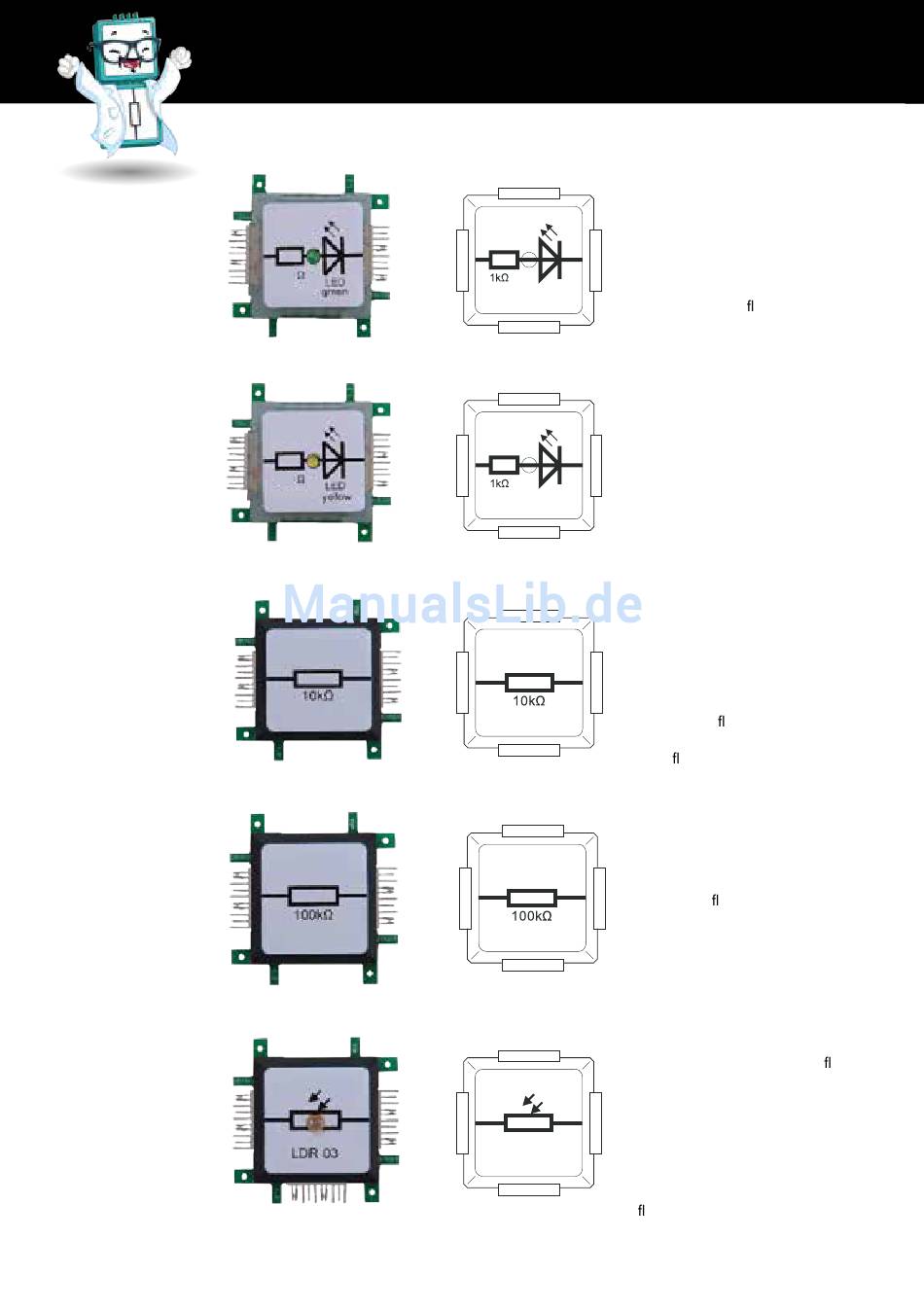

Allnet Brick R knowledge Basic Set Handbuch Seite 8

LED Grün 2mA
LED Gelb 2mA
Widerstand
10 kOhm
Widerstand
100 kOhm
LDR 03
8
1k
1k
(C) 2015 ALLNET GmbH Computersysteme
LED ist die englische Bezeichnung für
Leucht-Diode. Wir haben zwei
LED-Bausteine der Farben Grün und
Gelb im Set. Diese Farben sind nur zu
LED erkennen, wenn durch die Diode ein
green
elektrischer Strom ießt. Dieser Strom
muss mindestens 2 mA betragen.
Der im Symbol abgebildete Widerstand
(1kOhm) ist zum Schutz der Leuchtdiode
eingebracht, und so ausgelegt, dass die
Diode bei einer elektrischen Spannung
von 9V nicht zerstört wird. Unsere
Dioden haben ohne Widerstand nur eine
Betriebsspannung von 1,6V bis 2,5V.
Zusätzlich ist auf die richtige Polung zu
achten. Der Pfeil auf dem LED-Baustein
LED
yellow
muss in Stromkreisrichtung weisen, d.h.
von "Plus" (+) nach "Minus" (-).
Dieser Baustein ist ein elektrischer
Widerstand mit der Größe 10.000 Ohm
(10kOhm). Widerstände werden in
elektronischen Stromkreisen zur
Regulierung von Strömen und
Spannungen verwendet. Je höher ein
Widerstand ist, desto schlechter leitet er
den Strom. Der Widerstand ist ein Maß
für den Strom uss in Abhängigkeit von
der Spannung. 1 Ohm entspricht einem
Strom uss von 1 Ampere bei 1 Volt
Spannung, 10kOhm entsprechen
0,0001A (100µA) bei 1V.
Dieser Baustein ist ein elektrischer
Widerstand mit der Höhe 100 000 Ohm
oder 100kOhm. Dieser Wert entspricht
einem Strom uss von 10
Mikro-Ampere(10µA) bei einer
Spannung von 1V.
LDR ist die englische Bezeichnung für
Fotowiderstand, d.h. seine Fähigkeit
den elektrischen Strom zu beein ussen
wird von dem Lichteinfall auf ihn
bestimmt. Wird unser LDR 03
beleuchtet, hat nur einen geringen
elektrischen Widerstand von 100 Ohm,
LDR 03
bei Dunkelheit jedoch einen von
mehreren tausend Ohm. Die
Veränderung des Widerstandswertes ist
ießend.
