4.5. Vereinfachte Schaltung mit Massebausteinen

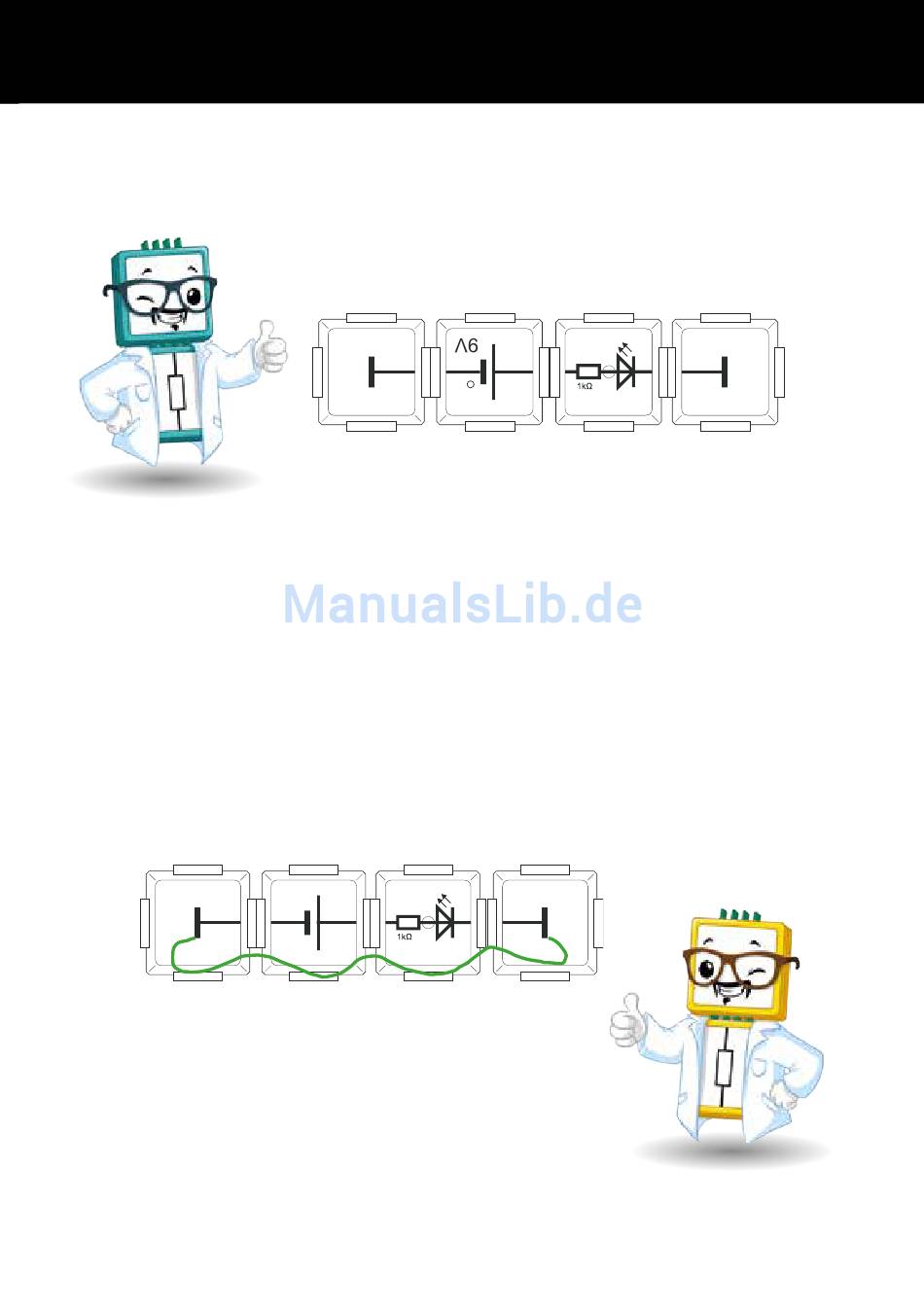

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein mit grüner LED, 2x Massebaustein
Der Versuchsaufbau ist mit dem Massebaustein wesentlich übersichtlicher geworden. Es werden nur noch vier, statt der bisherigen sechs
Bausteine benötigt. Der Stromkreis wird natürlich geschlossen, auch wenn die Massebausteine links und rechts neben den mittleren
Bausteinen scheinbar ins Leere gehen. Die Massebausteine gewährleisten die Verbindung zwischen den Enden.
Das wird mit den Außenkontakten an den Verbindungsstellen realisiert, diese sind durchkontaktiert. Jeder Fachmann erkennt an dem
"Stumpfen Ende" das Massesymbol und weiß, dass hier die Stromrückführung, also ein Schließen des Stromkreises realisiert ist.
Das Massesymbol spart bei der professionellen Anwendung in der Technik Zeit und trägt zur besseren Übersicht bei komplexen
Schaltplänen bei.
Lauf der Masseleitung:
-
-
+
9V
LED
green
(C) 2015 ALLNET GmbH Computersysteme
+
LED
green
15
