5. LDR - Lichtemp ndlicher Widerstand

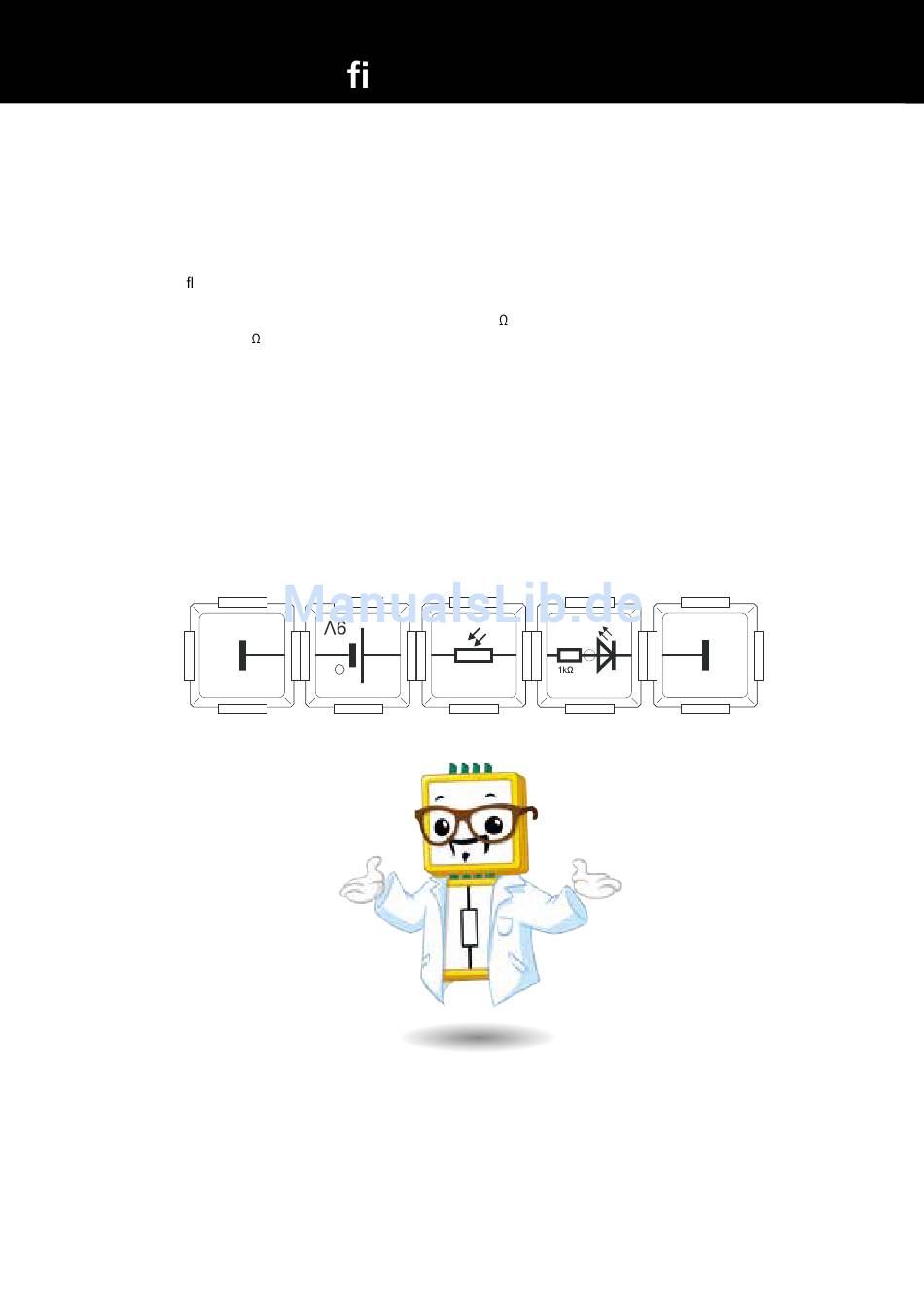

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, LDR-Baustein, 2x Masse-Baustein
Unser LDR-Baustein verändert seinen Widerstandswert in Abhängigkeit der Lichtintensität mit der er bestrahlt wird. Er verändert seinen
Widerstand also nicht mechanisch, wie beim Potentiometer, sondern in Abhängigkeit von einer weiteren elektromagnetischen Größe, dem
Licht. Wird der LDR-Baustein vom Licht bestrahlt, ändert er seinen Widerstandswert zu Gunsten der Leitfähigkeit, der Widerstandswert wird
kleiner und der Strom uss durch ihn hindurch größer.
Sein Widerstandswert erreicht einen sehr hohen Betrag von mehreren 100k bei Dunkelheit, hat aber dafür bei Lichteinstrahlung einen sehr
niedrigen Wert von wenigen 100 . Die Veränderung beträgt ungefähr das Tausendfache. In dem folgenden Experiment wird die Leuchtdiode
nur leuchten, wenn der LDR in unserem LDR-Baustein von Licht bestrahlt wird. Sie erlischt jedoch, wenn der LDR verdunkelt wird.
Der Effekt hat eine kurze Verzögerungszeit. Hier liegt natürlich wieder eine reine Serienschaltung von LDR-Baustein und LED-Baustein vor.
