4.16 Erweiteter Bereich des Potentiometers

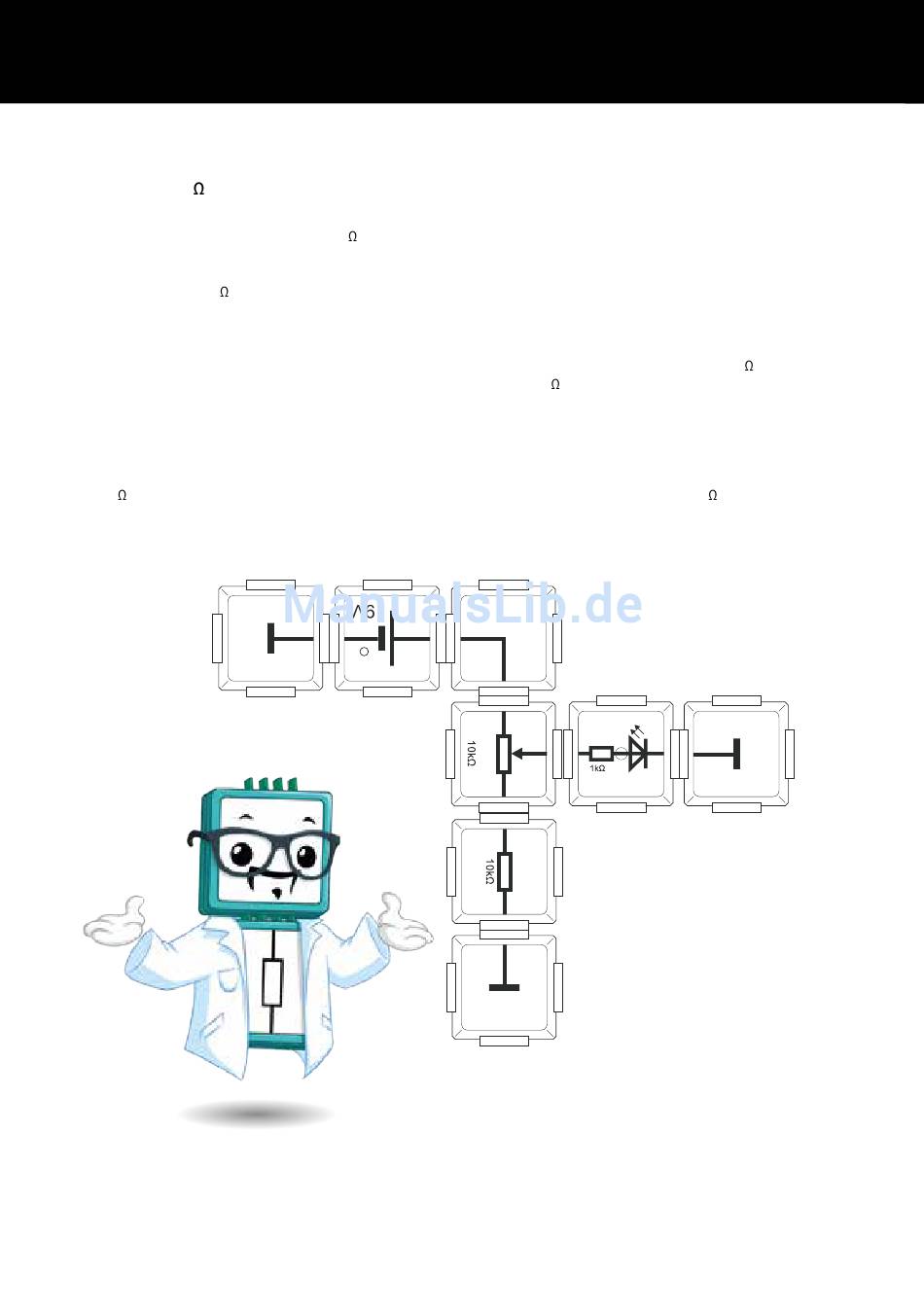

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, 3x Masse-Baustein, Potentiometer-Baustein,
Eck-Baustein, 10k -Widerstandsbaustein
Das Potentiometer ist mit einem Widerstand (10k ) in Serienschaltung gebracht und ist somit auf einen bestimmten Bereich der Aufteilung
der Spannung begrenzt. Ist das Potentiometer zwischen Widerstand und Spannungsquelle geschaltet, bestimmt es ausschließlich den oberen
Spannungsbereich. Die Aufteilung der Spannung durch das Potentiometer geschieht schon, bevor die Versorgungsspannung durch den
folgenden Widerstand (10K ) nochmals geteilt wird, sodass es nur möglich ist, das obere Intervall des Spannungsbereiches mit Hilfe des
Potentiometers aufzuspalten.
Man teilt auch hier die Spannung gewissenmaßen zweimal. In unserem Versuch ist eine Spannungsaufteilung durch das Potentiometer auf
den oberen 50-Prozent-Bereich begrenzt, weil die zweite Spannungsaufteilung über einen Widerstands-Baustein (10k ) realisiert wird. Dieser
Wert entspricht dem höchstmöglichen Widerstandswert des Potentiometers von 10k . Beide Widerstandswerte sind gleich groß und teilen
daher den Spannungsbereich in zwei gleiche Teile. Das mögliche Intervall liegt somit in den Grenzen von einschließlich 9 - 4,5 Volt.
Das ist die obere Hälfte der Versorgungsspannung von 9 Volt. Auch in diesem Versuch ist streng darauf zu achten, dass nur der LED-Baustein
an den Schleifer-Kontakt des Potentiometer-Bausteins angeschlossen wird. Ein Fehler würde hier zwar nicht zur Zerstörung des Potentiometers
führen. Ein weiterer Fehler ist somit auch ausgeschlossen. Der LED-Baustein und der Teil des Potentiometers, der zwischen Widerstands-Bau-
stein (10k ) und Schleifer liegt, bilden zusammen wieder eine Parallelschaltung mit einem Widerstand von 10k .
26
-
+
