6.1 Kondensator mit größerer Kapazität
Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb,100µF-Elektrolytkondensator-Baustein,
2 x Masse-Baustein
Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb,100µF-Elektrolytkondensator-Baustein, 2 x Masse-Baustein
Der 100µF Kondensator in unserem Baustein ist, wie schon beschrieben, ein Elektrolytkondensator. Bei ihm muss unbedingt auf die Polung
geachtet werden, andernfalls besteht Explosionsgefahr. Die mit einem Plus (+) gekennzeichnete Seite des Kondensators ist an den Pluspol
der Spannungsquelle (mit + gekennzeichnet) anzuschließen. Der Begriff Elektrolyt bedeutet, dass die Kathode der Minuspol des
Kondensators aus einem leitfähigem Material besteht, das mehr Energie speichern kann. Daher kann er mehr Ladung speichern als ein
anderer Kondensator. Ein Elektrolyt hat einen höheren elektrischen Widerstand als Metalle, kann aber auch elektrische Ladungen
transportieren, bzw. speichern.
Der Elektrolyt-Verbindung ist ein sehr guter Isolator, hat also einen sehr hohen elektrischen Widerstand, daher steigt die Kapazität des
Kondensators abermals. Mit 100µF ist die Kapazität unseres ELKO zehnmal größer als die des ersten Kondensators, er kann also auch
zehnmal mehr elektrische Energie speichern. Das werden wir jetzt in einem weiteren Versuch nutzen. Die Leuchtdiode leuchtet nun heller
und länger als im vorangegangen Experiment 5.1.

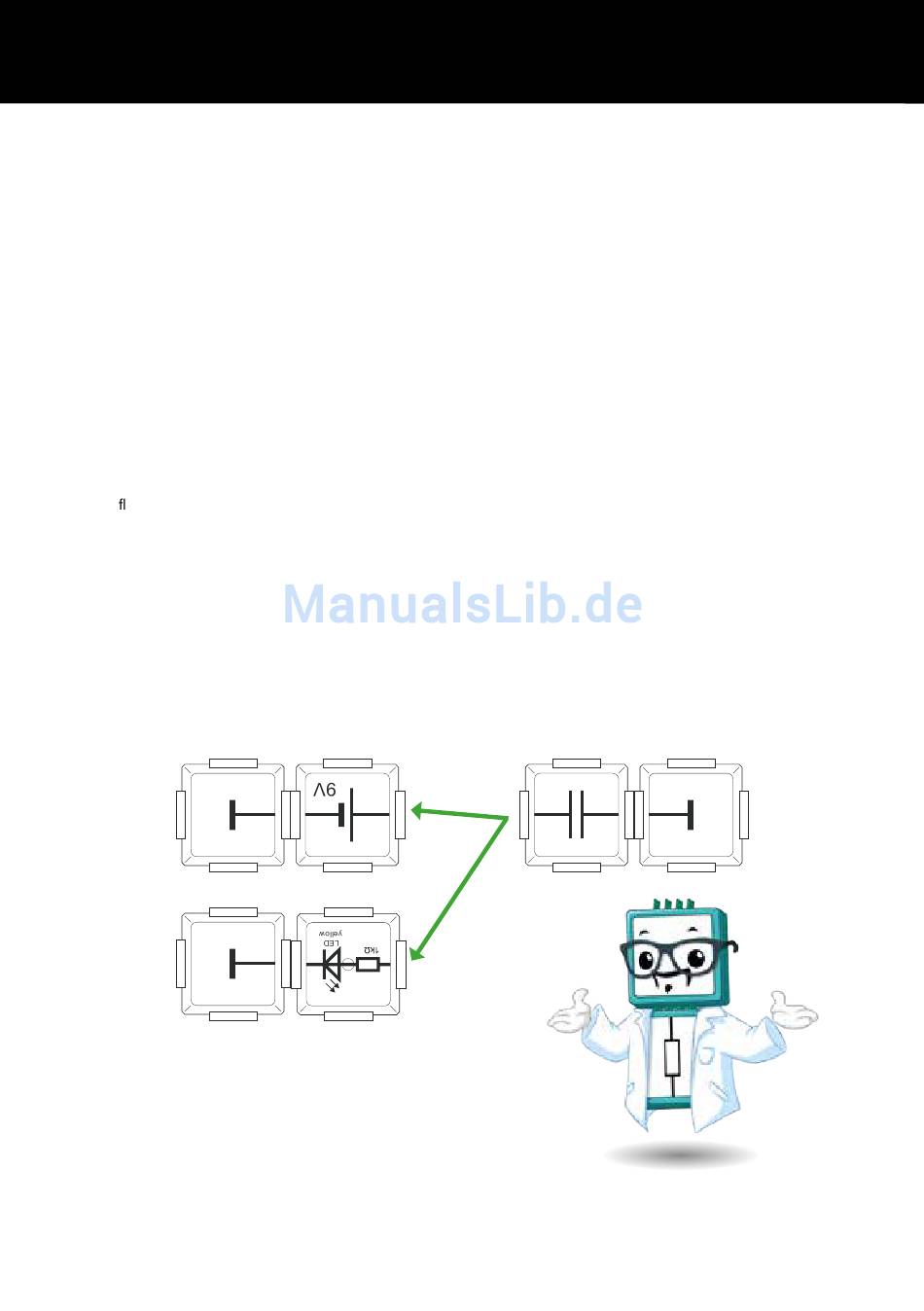

Versuchsaufbau:
1. Das Au aden erfolgt über die Spannungsquelle und den Massebaustein. Letzterer wird an den Minuspol, die Kathode, des Kondensators
angeschlossen und verbleibt auch beim Entladen dort. Der Pluspol der Spannungsquelle wird mit der Anode, dem Pluspol (+) des
Kondensators kontaktiert und dieser ist nach kurzer Zeit ausreichend geladen um unsere LED zum Leuchten zu bringen.
2. Jetzt lösen wir die Verbindung von Spannungsquelle und Kondensator-Baustein und stecken die Anode des Kondensators an die Anode
des LED-Bausteins. Die Kathode, der Minuspol der LED in unserem LED-Baustein muss mit einem Massebaustein verbunden sein, um einen
geschlossenen Stromkreis zu realisieren. Nach längerem, hellerem Aufblitzen der LED ist unser Kondensator wieder entladen.
+
1
-
+
100 µF 25V
2
