4.15 Erweiteter Bereich des Potentiometers

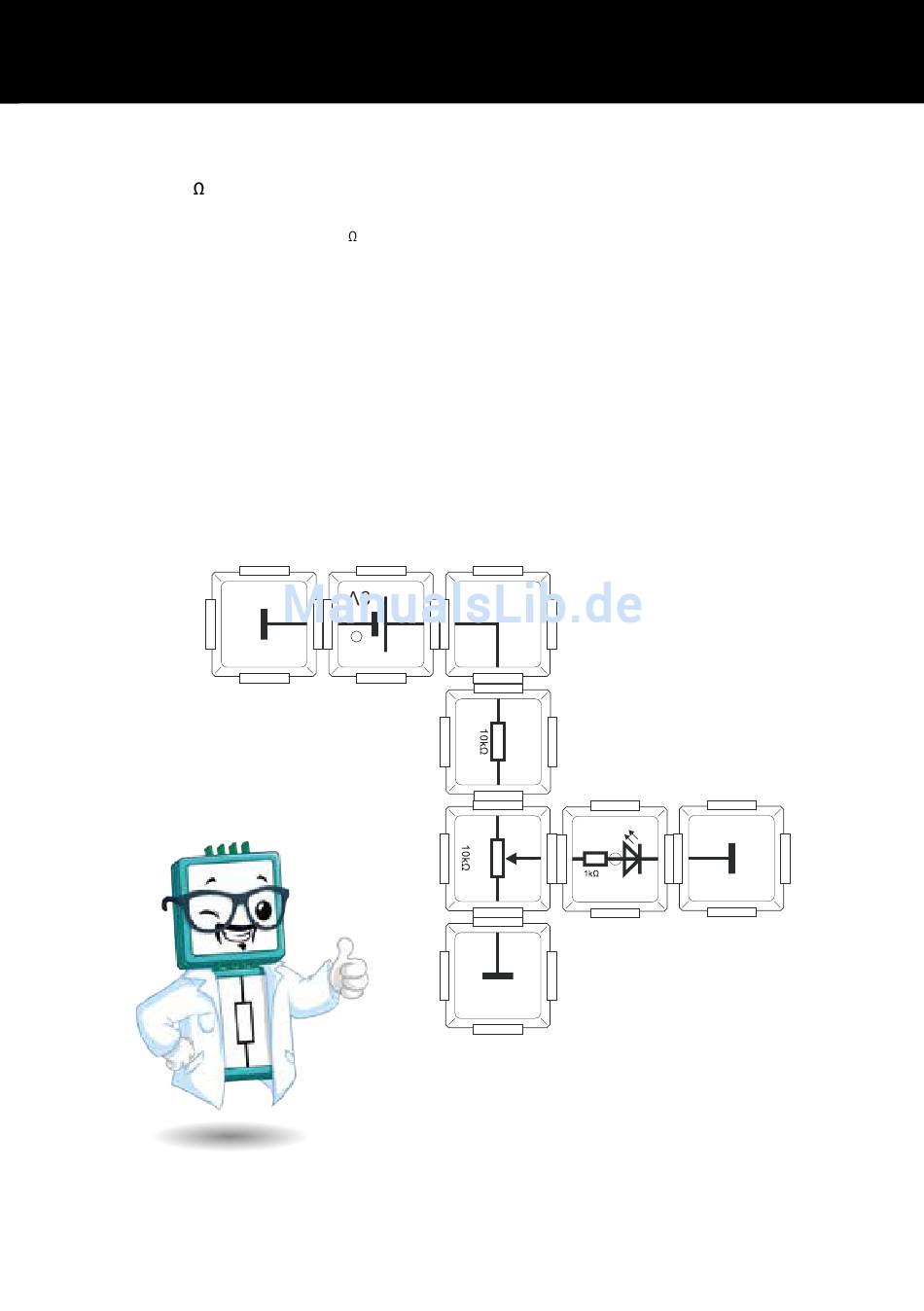

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, 3x Masse-Baustein, Potentiometer-Baustein,
Eck-Baustein, 10k -Widerstandsbaustein
Das Potentiometer ist mit einem Widerstand (10k ) in Serienschaltung gebracht und ist somit auf einen bestimmten Bereich der Aufteilung
der Spannung begrenzt. Ist noch ein Widerstand zwischen Spannungsquelle und Potentiometer geschaltet worden, bestimmt das Potentio-me-
ter ausschließlich den unteren Spannungsbereich. Die Aufteilung der Spannung durch das Potentiometer geschieht erst, wenn die
Versorgungsspannung bereits geteilt wurde, sodass es nur noch möglich ist, das untere Intervall des Spannungsbereiches mit Hilfe des
Potentiometers aufzuspalten. Man teilt hier die Spannung gewissenmaßen zweimal. In unserem Versuch ist eine Spannungsteilung durch das
Potentiometer nur in einem unteren 50-Prozent-Bereich möglich, weil die erste Spannungsaufteilung über einen Widerstands-Baustein
10kOhm realisiert wird, der genau dem höchstmöglichen Widerstandswert des Potentiometers entspricht. Das Intervall liegt somit in den
Grenzen von einschließlich 4,5 - 0 Volt. Das ist die untere Hälfte der Versorgungsspannung von 9 Volt. Auch in diesem Versuch ist streng
darauf zu achten, dass nur der LED-Baustein an den Schleifer-Kontakt des Potentiometer-Bausteins angeschlossen wird. Ein Fehler würde hier
zwar nicht zur Zerstörung des Potentiometers führen, aber noch ein weiterer Fehler und es könnte trotzdem zur Zerstörung des Potentiometers
in unserem Potentiometer-Baustein führen. Das ist somit ausgeschlossen.
Die Sicherheit kommt in der Elektrotechnik immer zuerst!
-
+
(C) 2015 ALLNET GmbH Computersysteme
(unten)
LED
yellow
25
