4.4. Masse und Baustein
Der Massebaustein ist ein besonderer Bestandteil unseres Elektroniksets. Er spart zusätzliche Verbindungen mit Hilfe anderer Bausteine
oder Leitungen. Hier wird das Geheimnis unserer vierpoligen Verbinder offenbart. Die mittleren zwei Kontakte sind für die Signalübertra-
gung reserviert, so wie es der Aufdruck verrät. Die äußeren Kontakte werden zum Schließen des Stromkreises, also die Rückführung des
Strom usses zur Spannungsquelle benutzt. Das realisiert der Massebaustein. Dieser Baustein heißt deshalb Massebaustein, weil in der
Elektronik mit der Bezeichnung "Masse" nicht das träge Gewicht des Bausteins selbst beschrieben ist, sondern das Vergleichspotential
zum dem alle anderen Potentiale bezeichnet sind. Unser Massebaustein stellt also genau diese Verbindung zu 0V her. In unserer Schaltung
sind das 9 Volt gegenüber 0 Volt: Man spricht einfach nur "Neun Volt". Man erstellt in der Elektronik Schaltungen so, dass nachdem alle
Bauelemente in ihrer Funktionsweise in die mehr oder weniger komplexen Stromkreise eingebracht sind, diese mit der "Masse"
verbunden werden. Schaltpläne sind nur so zu lesen.
Unser Massebaustein verbindet die mittleren beiden Kontakte mit den beiden äußeren. Wir verursachen damit keinen Kurzschluss, denn
der Strom durch ießt noch die Bauelemente im Inneren der Bausteine.

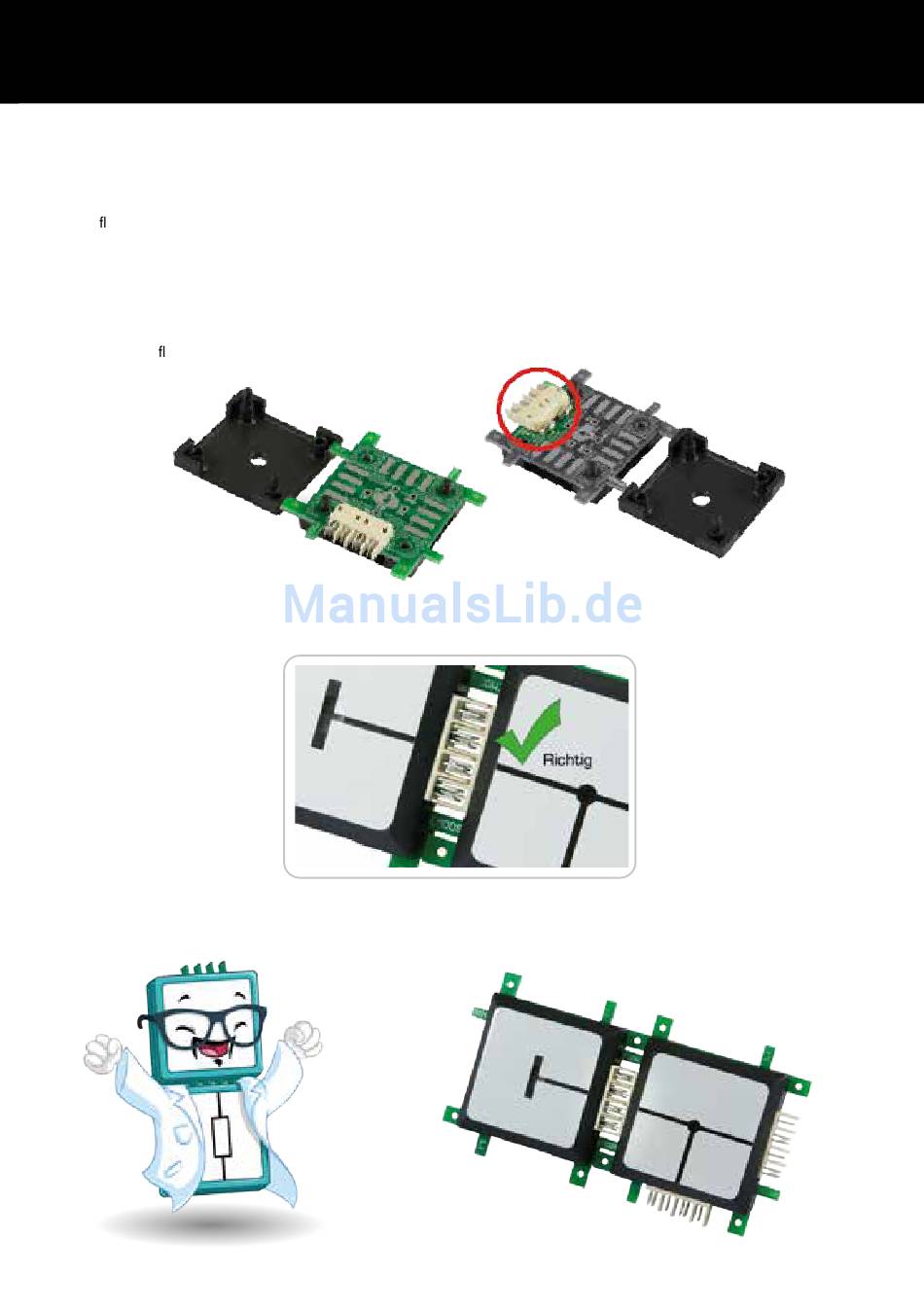

Beim Zusammenstecken der Bausteine muss darauf geachtet werden, dass sich die Kontakte richtig berühren, da es sonst zu Unterbre-
chungen oder sogar Kurzschlüssen kommen kann!
Frühere Bausteine hatten noch keine Führung. Daher konnten sie leichter voneinander versetzt werden, sodass sie keinen Kontakt mehr
hatten. Die neuen Bausteine haben eine Führung bekommen, die es leichter macht den Kontakt herzustellen.
