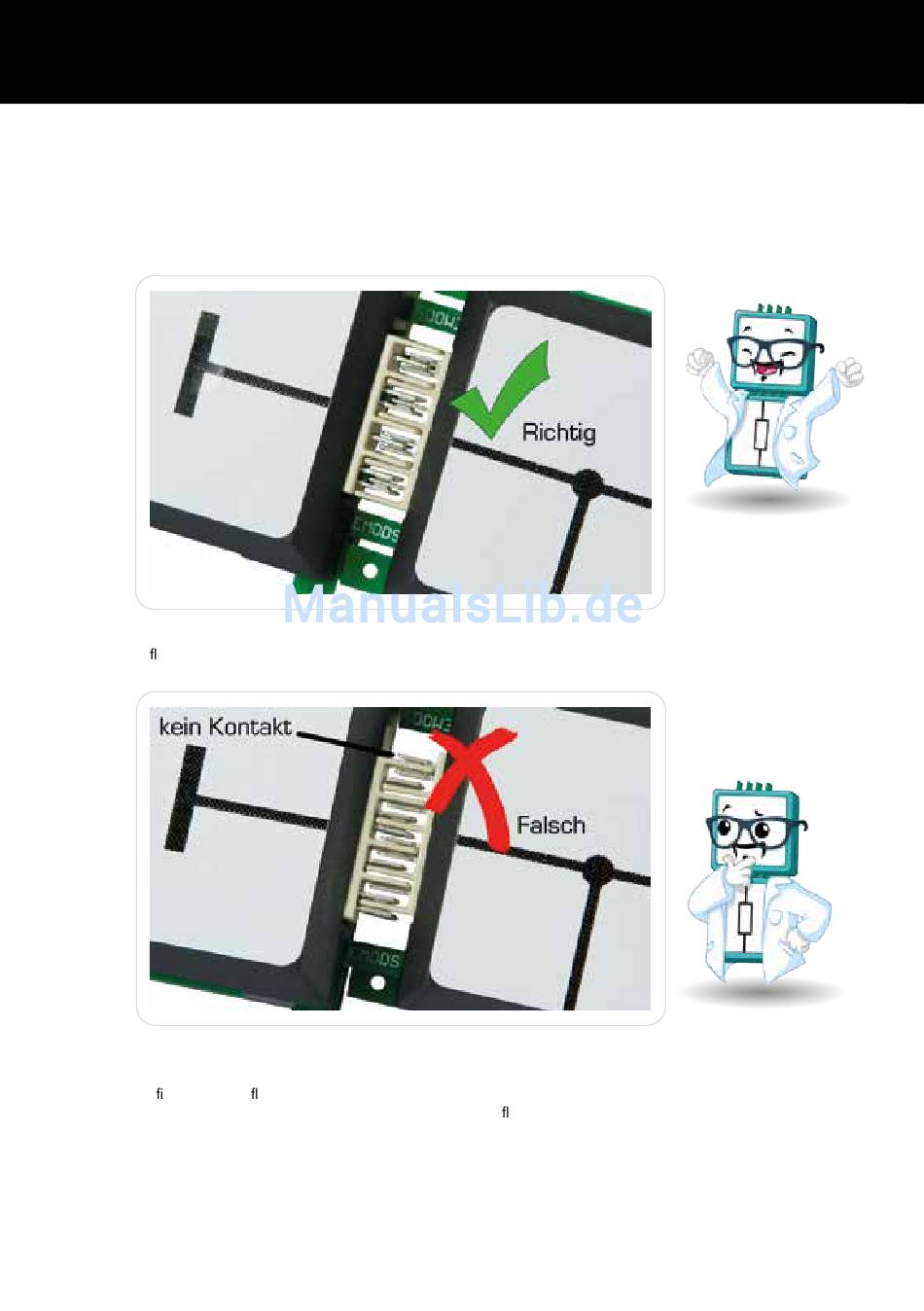

Hier ist ein Beispiel einer richtig gesteckten Verbindung. Die Verbindung besteht jeweils aus kleinen Stiften, die sich mechanisch
verklemmen und dabei ebenfalls elektrisch leiten. Um eine Isolation zwischen den Kontakten zu gewährleisten und einen Kurzschluss zu
verhindern sind Stege aus Kunststoff eingebracht, welche den elektrischen Strom nicht leiten.
Beim Zusammenstecken der Bausteine muss darauf geachtet werden, dass sich die Kontakte richtig berühren, da es sonst zu Unterbre-
chungen oder sogar Kurzschlüssen kommen kann!
Ein Beispiel einer fehlerhaften Verbindung ist im Bild darunter zu sehen. Hier sind noch Abstände zwischen den Kontakten, die einen
sicheren Strom uss nicht gewährleisten können. Der Stromkreis bleibt "offen" oder ist instabil und die Funktion der Schaltung ist nicht
gegeben.
Es ist sehr wichtig den richtigen Sitz der Stifte zu kontrollieren, weichen diese zu weit voneinander ab, kann es zu einem Kurzschluss
kommen. Dann ndet der Strom uss nicht durch unsere Bauelemente mit der erhofften Wirkung statt, sondern sucht sich den kürzesten
Weg zurück zur Spannungsquelle. Ein Kurzschluss führt zum Maximalstrom uss, da der einzige Widerstand, den elektrischen Strom
überwinden muss, der Innen- Widerstand der Spannungsquelle ist. Dieser Widerstand ist anschaulich sehr klein, weshalb der Kurzschlusss-
trom bei längerer Dauer zur Überhitzung führen kann. In diesem Fall besteht Brandgefahr!
Wichtig: Immer die richtige Stellung der Kontakte überprüfen!!!!
