7. Der Transistor als Verstärker

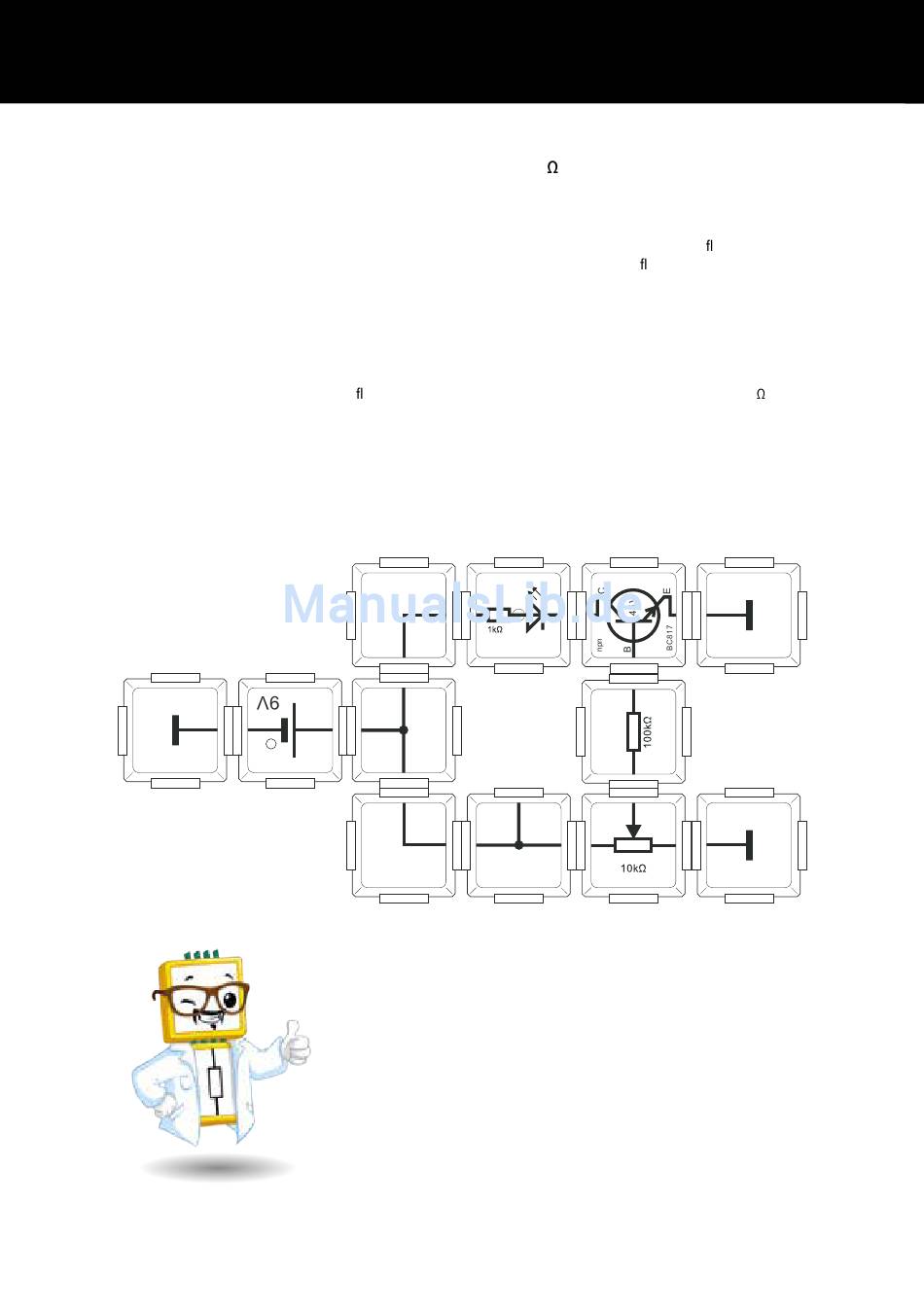

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, 10k -Widerstands-Baustein, Transistor-Baustein,
Potentiometer-Baustein, 3 x Masse-Baustein, 2x T-Stück-Baustein, 2x Eckbaustein
Der Transistor ist das letzte Halbleiter-Bauelement aus unserem Elektronikset. Der Transistor ist ein elektronischer Verstärker, der nicht
mechanisch, so wie ein Lichtschalter bei Ihnen zuhause, betätigt wird, sondern elektronisch durch einen Strom uss an seinem Basiskon-
takt. Die "Arbeitskontakte" sind mit Kollektor (C) und Emitter (E) benannt. Über sie wird der Strom uss realisiert, der das entsprechende
Bauelement funktionieren lässt, so wie die Lampe leuchtet, wenn man den Lichtschalter betätigt.
Der Lichtschalter verstärkt sozusagen das Betätigen. Man bringt das Leuchtmittel nicht mit der Muskelkraft zum Leuchten, sondern durch
das Schalten. Es ist unbedingt auf die richtige Anschlussweise zu achten. Der Emitter-Kontakt muss direkt oder indirekt mit dem Minuspol
der Spannungsquelle verbunden werden. Die Basis wird meist indirekt mit dem Pluspol der Spannunsgversorgung verbunden, wie auch der
Kollektor. Dies ist dann abhängig von der genauen Schaltungsart. Wobei die Basis eine Sonderstellung einnimmt, er darf nur mit etwa
einem 100-1000tel des Stromes der am Emitter ab ießt betrieben werden. Das ist in unserer Schaltung durch den 100k -Widerstand
sichergestellt. Das Potentiometer kann, ganz nach links gestellt, den Transistor "anschalten" und ganz nach rechts gedreht ihn wieder
"ausschalten".
Es ist wieder unbedingt darauf zu achten, dass der Schleifer-Kontakt des Potentiometer-Bausteins nicht versehentlich direkt an den Masse-
oder Spannungs-quellen-Kontakt angeschlossen ist. Das Potentiometer in unserem Potentiometer-Baustein ist wieder ein Spannungsteiler.
Beim Drehen des Knopfes von rechts nach links wird die gelbe LED zu leuchten beginnen, sowie sie wieder erlischt, wenn der Drehknopf
zurückgedreht wird.
LED
yellow
-
+
