5.1 LDR - Licht an bei Dunkelheit

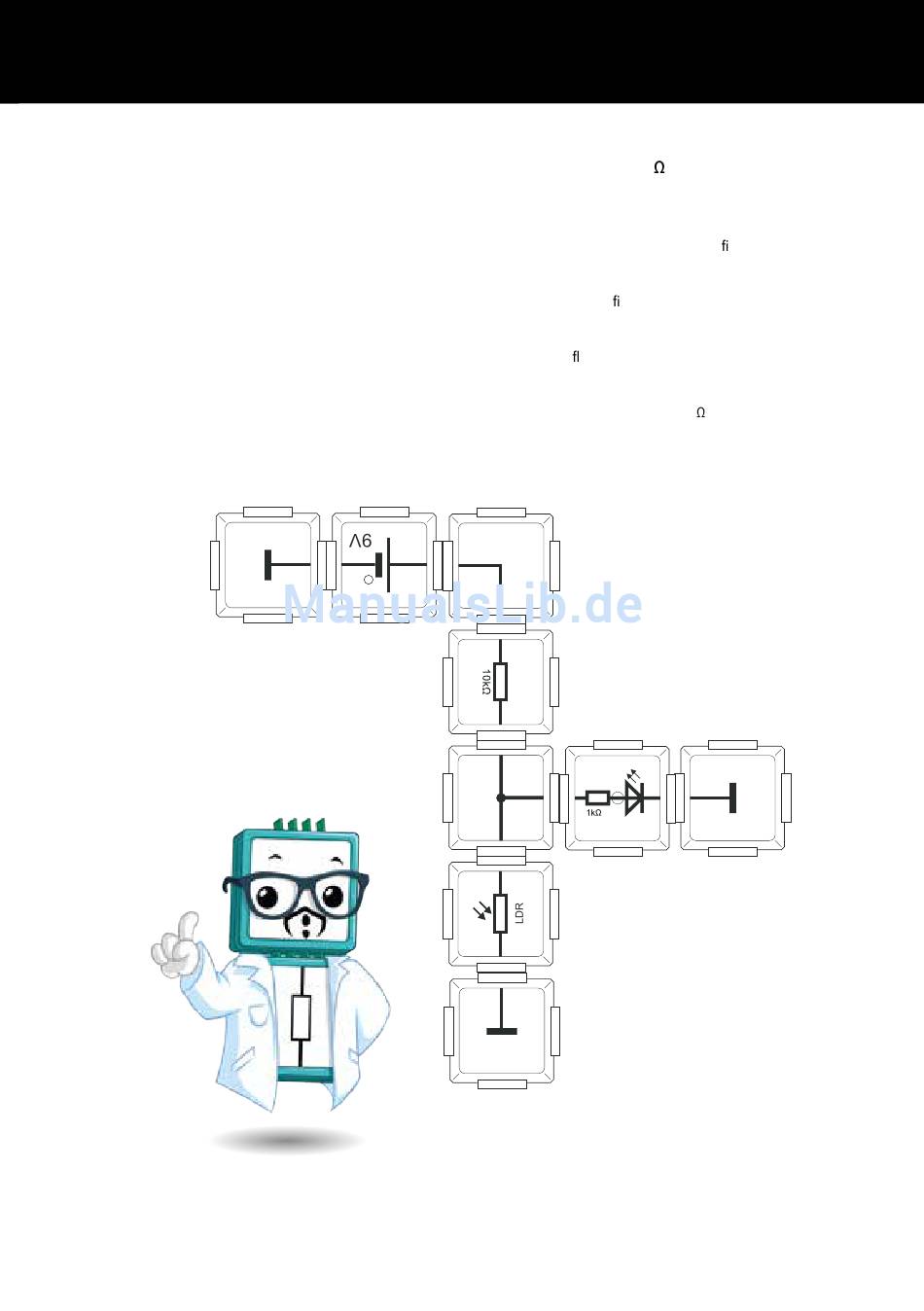

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, LDR-Baustein, 10k -Widerstandsbaustein,
3x Masse-Baustein, Potentiometer-Baustein, Eck-Baustein, T-Stück-Baustein
Es macht im Alltag wenig Sinn, wenn eine Lichtquelle zusätzlich Licht spendet, obwohl die Umgebung hell erleuchtet ist, so wie im vorherigen
Versuch. Das ist nur für technische Zwecke sinnvoll, bei denen eine Kontrolle einer entfernten Lichtintensität statt ndet z.B. ein Kellerlicht.
Ein LDR könnte eine Kontroll-LED im Flur steuern. Oft ist genau das Gegenteil gewünscht. Das Licht soll leuchten, wenn Dunkelheit herrscht.
Die Wirkung des LDR steht hierzu scheinbar im Widerspruch. Die Elektronik kann mit einem raf nierten Trick die Verwendung von LDR und
Leuchtdiode umkehren. Hierfür bauen wir eine Verzweigung aus Parallel- und Serienschaltung. Der Widerstands-Baustein und der
LDR-Baustein sind in Serie geschaltet. Der LED-Baustein wird parallel dazu, von der Mitte zwischen Widerstand und LDR, abgegriffen.
Verdunkelt man jetzt den LDR, erhöht also maßgeblich seinen Widerstand, ist der Strom uss durch ihn nur noch sehr klein.
Und der Strom "sucht" sich eine bessere Alternative, um den Masse-Baustein hinter der Leuchtdiode zu erreichen. Die Leuchtdiode beginnt zu
leuchten. Wird der LDR in unserem LDR-Baustein hingegen beleuchtet, ist der Spannungsabfall über dem 10k Widerstand so groß, dass die
nötige Schwellspannung für den Betrieb der LED nicht mehr erreicht wird, und die Leuchtdiode erlischt. Der zusätzliche Eck-Baustein muss
nicht verwendet werden. Er ist nur zu Darstellungszwecken abgebildet.
-
+
