4.12 Widerstand als Parallelschaltung

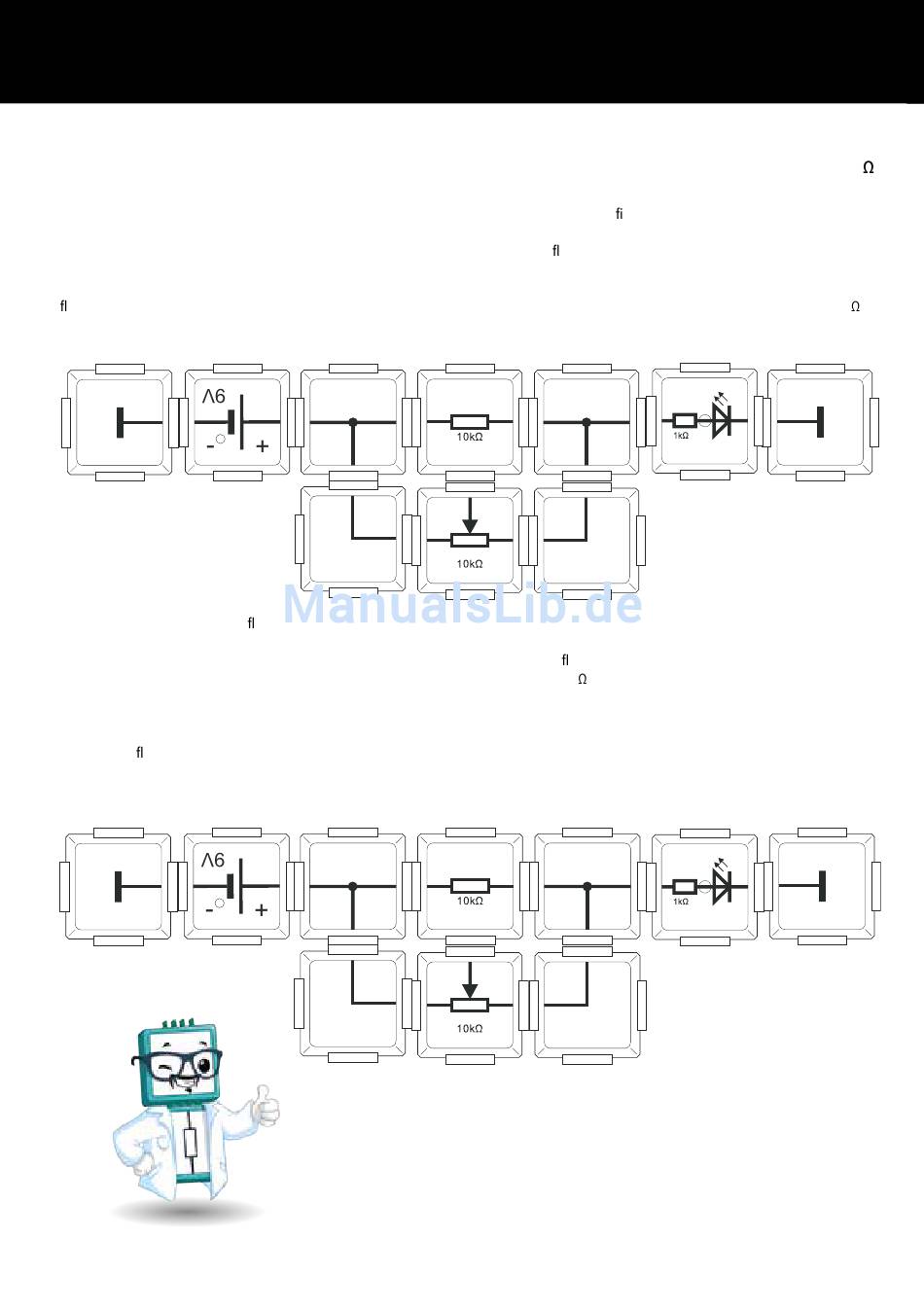

Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein gelb, 2x Masse-Baustein, Widerstands-Baustein (10K ),
Potentiometer-Baustein, 2x T-Stück-Baustein, 2x Eck-Baustein
In der Elektronik ist es sehr selten, dass nur reine Serien-oder Parallelschaltungen Verwendung nden. Oft sind es gemischte Schaltungen,
die aus Verzweigungen von Serien-und Parallelschaltungen bestehen. In unserem folgenden Beispiel ist dies der Fall.
Wir bezeichnen diesen Versuch trotzdem als Parallelschaltung, da hier nur der Strom uss durch die nebeneinanderliegenden Widerstände
untersucht wird. Die Beobachtung kann an der Leuchtintensität der zu den beiden parallel geschalteten Widerständen in Serie liegenden
Leuchtdiode gemacht werden. Da beide Widerstände, 10kOhm und Potentiometer, den gleichen Widerstandswert besitzen, hat der Strom-
uss zwei gleiche Möglichkeiten, um zur LED zu gelangen. Der Gesamtwiderstand der parallelen Widerstände halbiert sich somit auf 5k .
Um eine Veränderung des Strom usses deutlich zu machen, ziehen wir einen der beiden Widerstands-Bausteine aus dem Stromkreis.
Welcher das ist, ist gleich, denn der Strom hat jeweils den anderen verbliebenen Widerstands-Baustein als Alternative um zur Leuchtdiode
zu gelangen. Wir beobachten, dass die Helligkeit der Leuchtdiode abnimmt. Der Strom uss hat nun nur noch eine Möglichkeit die
Leuchtdiode zu erreichen, was den Gesamtwiderstandswert unserer Nutzstrecker auf 10k verdoppelt.
Der scheinbare Widerspruch von der Erhöhung des Gesamtwiderstandswertes bei der Entnahme von Widerstands-Bausteinen ist das
"Geheimnis" der Parallelschaltung.
Zum Abschluss des Versuches kann der zweite Widerstandsbaustein wieder eingesetzt werden, und die Leuchtkraft der LED also der
Gesamtstrom uss erhöht sich wieder. Das kann beliebig oft wiederholt werden.
