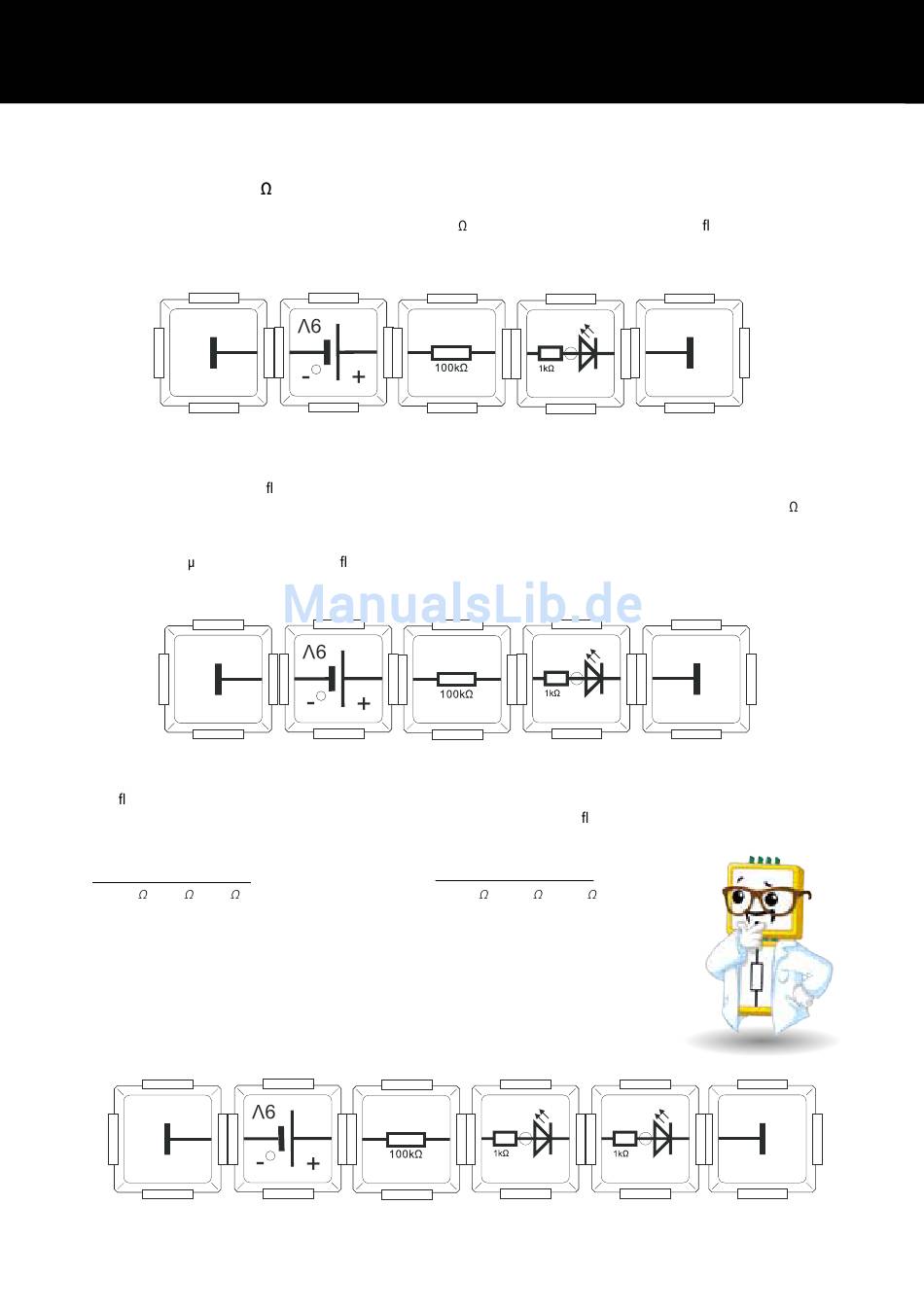

4.10 Der Widerstand wird größer
Versuchsaufbau: Spannungsquelle-Baustein, LED-Baustein grün, LED-Baustein gelb, 2x Masse-Baustein,
Widerstandsbaustein(100K )
Durch die Verwendung des im Elektronikset mitgelieferten 100.000 -Widerstandes reduzieren wir den Strom uss noch weiter. Da die
Spannung (9V) gleich bleibt, verringert die Leuchtdiode ihre Intensität abermals.
Das funktioniert aufgrund fast der selben Betriebsspannung von grüner und gelber LED auch mit der grünen LED.
Der nun höchstens mögliche Strom uss ergibt sich aus dem Quotienten von Spannung (9V) und dem Widerstand von 100.000 Ohm.
Bei der Vernachlässigung des Innenwiderstands der Stromquelle und des Vorwiderstands in unseren LED-Baustein von 1.000 beträgt er
0,00009 Ampere. Die immer mehr werdenden Kommastellen gibt man durch negative Potenzen in Dreierschritten an.
0,009 spricht man: 9 Milli (Tausendstel)-Ampere oder 9mA; 0,00009 Ampere, wie in unserem Beispiel, gibt man schon als Millionstel, also
90 Mikro-Ampere, 90 A, an. Obwohl der Strom uss sehr stark reduziert ist, leuchtet unsere LED immer noch ein wenig.
Das spricht für die sehr gute Qualität heutiger Leuchtdioden.
Bringt man beide LED-Bausteine zusammen in eine Serienschaltung ist die Leuchtintensität der grünen LED nur noch sehr schwach.
Der Strom uss wird hier noch weiter reduziert, da die Vorwiderstände zum Gesamtwiderstand addiert werden müssen und unsere
Spannungsquelle weiterhin konstant bei 9 Volt bleibt. Es ergibt sich für den Gesamtstrom uss (I)
UBatterie - ULEDgrün-ULEDgelb
I =
R100k + R1k + R1k
Dieser Wert ist sehr gering.
20
I =
mit konkreten Werten:
100.000 + 1000 + 1000
(C) 2015 ALLNET GmbH Computersysteme
LED
yellow
LED
green
9V - 1,9V - 1,9V
=
0,000051A
LED
green
LED
yellow
