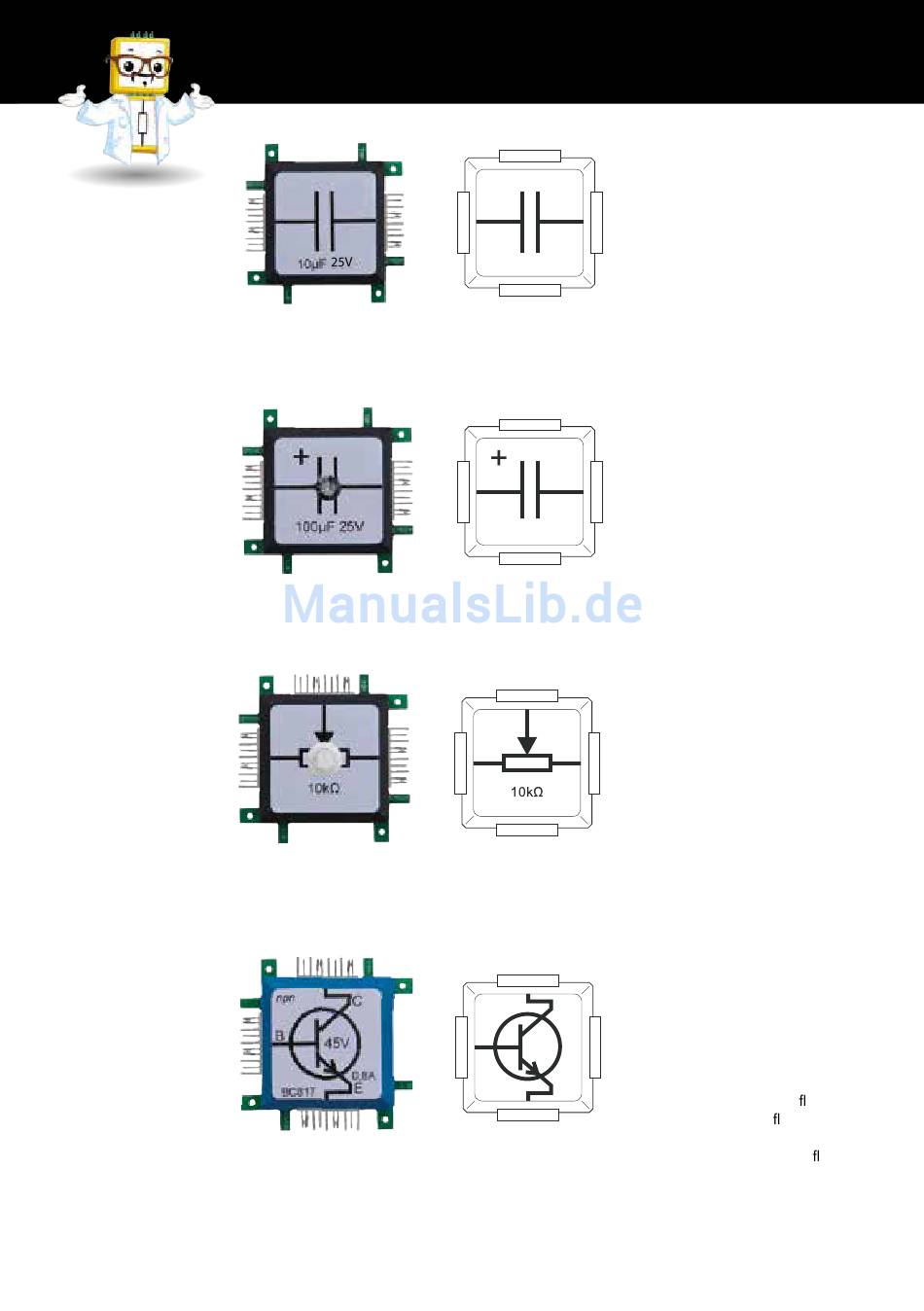

Allnet Brick R knowledge Basic Set Handbuch Seite 9

Kondensator 10µF
Kondensator 100µF
Potentiometer
10kOhm
Transistor
npn BC817
npn
B
BC817
(C) 2015 ALLNET GmbH Computersysteme
Unser Set enthält einen Kondensator
mit der Kapazität von 10 millionstel
Farad (10µF). Er kann elektrische
Energie speichern und sehr schnell
wieder abgeben, so wie ein Gummiband
es mit mechanischer Energie macht. 1
10µF 25V Farad bedeutet, dass eine Spannung
von 1 Volt erreicht wird, wenn er 1
Sekunde lang mit einem Strom von 1
Ampere aufgeladen wird. Kondensa-
toren haben meist sehr kleine
Kapazitäten. Die Spannung darf 25 Volt
nicht überschreiten!
Unser Set enthält auch einen
Elektrolyt-Kondensator mit 100µF, der
nur bis zu einer Spannung von 25 Volt
betrieben werden darf. Der Kondensator
ragt aus dem Baustein heraus. Bei
diesem Kondensator, auch Elko
100 µF 25V
genannt, ist auf die Anode (Plus(+)) zu
achten. Diese darf nur mit dem
positiven Anschluss (+) der
Spannungsversorgung (9V) direkt oder
indirekt verbunden werden.
Das Potentiometer ist ein manuell
veränderbarer Widerstand. Hier fährt
ein dritter Kontakt (Schleifer) die Länge
des Widerstandes ab, und ändert so die
Höhe des elektrischen Widerstandes an
seinem Anschluss. Der Wert kann von 0
Ohm bis auf 10kOhm verändert werden.
Immer einen Kurzschluss vermeiden! Ist
der Schleifer oder einer der anderen
Kontakte direkt mit der Spannungsver-
sorgung verbunden, führt dies zu einem
Kurzschluss.
Der Transistor kann zerstört werden,
wenn zwischen den Anschlüssen B
(Basis) und E (Emitter) oder den
C
Anschlüssen C (Kollektor) und E direkt,
ohne Widerstand, eine Spannung
45V angelegt wird! Transistoren sind
elektronische Schalter die, nicht, wie ein
0,8A
Lichtschalter, manuell betätigt werden,
E
sondern durch einen Strom uss an
ihrem B-Anschluss. Es iesst dann
zwischen Kollektor und Emitter ein
Strom. Der geschaltete Strom uss (C zu
E) darf eine Höhe von 0,5A bis
kurzzeitig 0,8 Ampere nicht
überschreiten, um eine Zerstörung des
Bauelementes zu vermeiden.
9
