1
f
f
f
3
P_MOZ_0017_SW

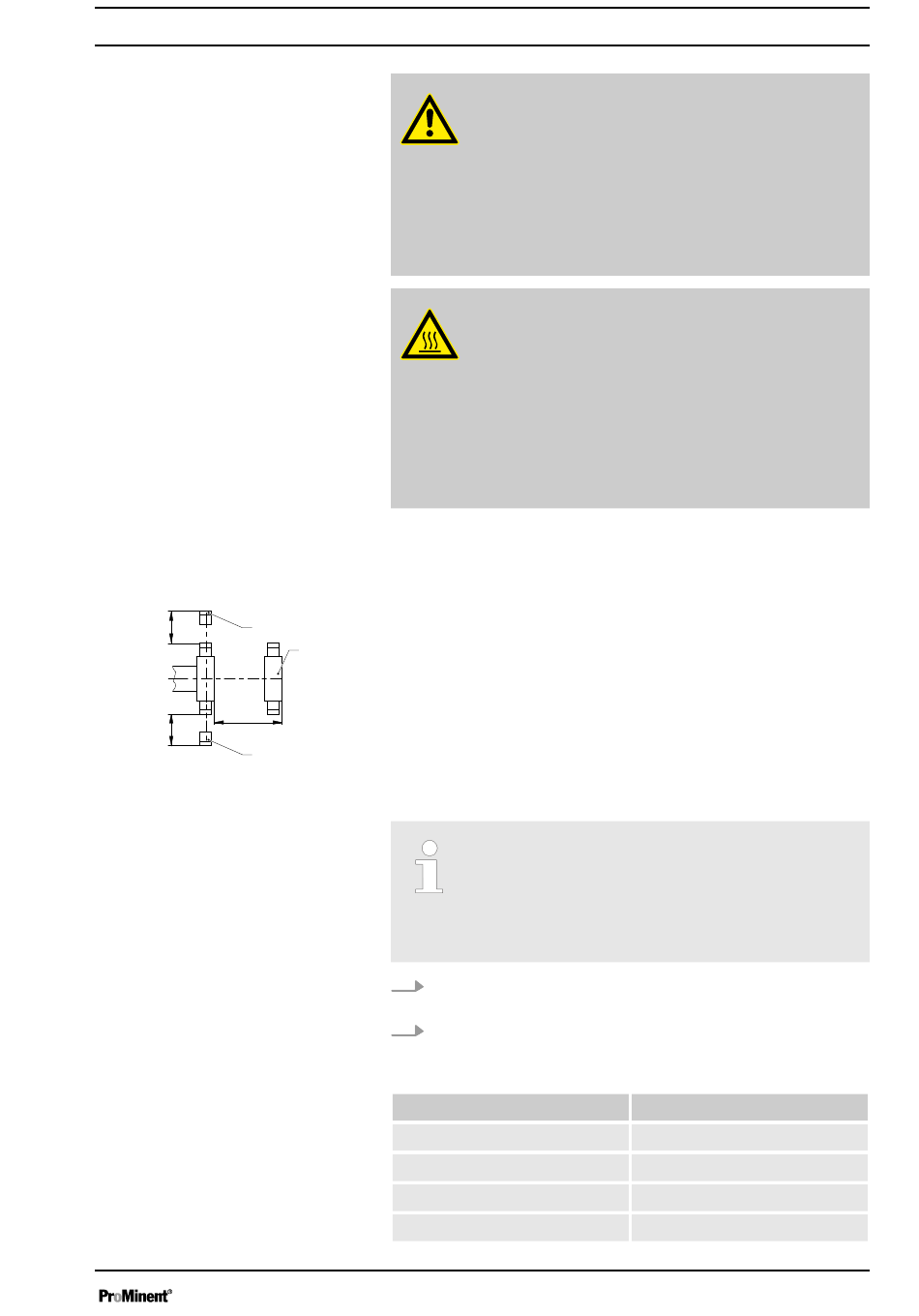

Abb. 3
Befestigen
Die Pumpe so aufstellen, dass Steuerelemente wie die Ölschau‐
gläser gut zugänglich sind.
Darauf achten, dass für einen Ölwechsel, andere Wartungsar‐
beiten und Reparaturen genug Platz ist.
1
Druckventil
2
Dosierkopf
2
3
Saugventil
Im Bereich von Dosierkopf sowie Hydraulikeinheit auf ausreich‐
enden Freiraum (f) achten, damit Wartungs- und Reparaturarbeiten
an diesen Teilen leicht durchgeführt werden können.
1.
Maße der Befestigungsbohrungen - siehe entsprechende
Maß- oder Datenblätter.
2.
Den Pumpenfuß mit Schrauben, Festigkeitsklasse 8.8, am
Fundament befestigen.
Pumpentyp
EF1a
EF2a
EF3a
EF4a
VORSICHT!
Gefahr durch unkorrekt bediente oder mangelhaft
gewartete Pumpe
Von einer schwer zugänglichen Pumpe können
Gefahren durch unkorrektes Bedienen und mangel‐
hafte Wartung ausgehen.
–
Die Pumpe jederzeit zugänglich halten.
–
Die Wartungsintervalle einhalten.
WARNUNG!
Verletzungsgefahr bei Dosiermedium mit extremer
Temperatur
Falls Dosiermedium mit extremer Temperatur die För‐
dereinheiten über oder unter die zulässigen Oberflä‐
chentemperaturen erhitzen oder abkühlen kann,
können sich Personen daran verletzen.
–
Berühren vermeiden.
–
Eventuell einen Berührungsschutz montieren.
Dosierleistung zu klein
Vibrationen können die Ventile der Fördereinheit
stören.
Die Dosierpumpe so befestigen, dass keine Vibra‐
–
tionen auftreten können.
Schraubengröße
M12
M12
M12
M16
Montieren
13
