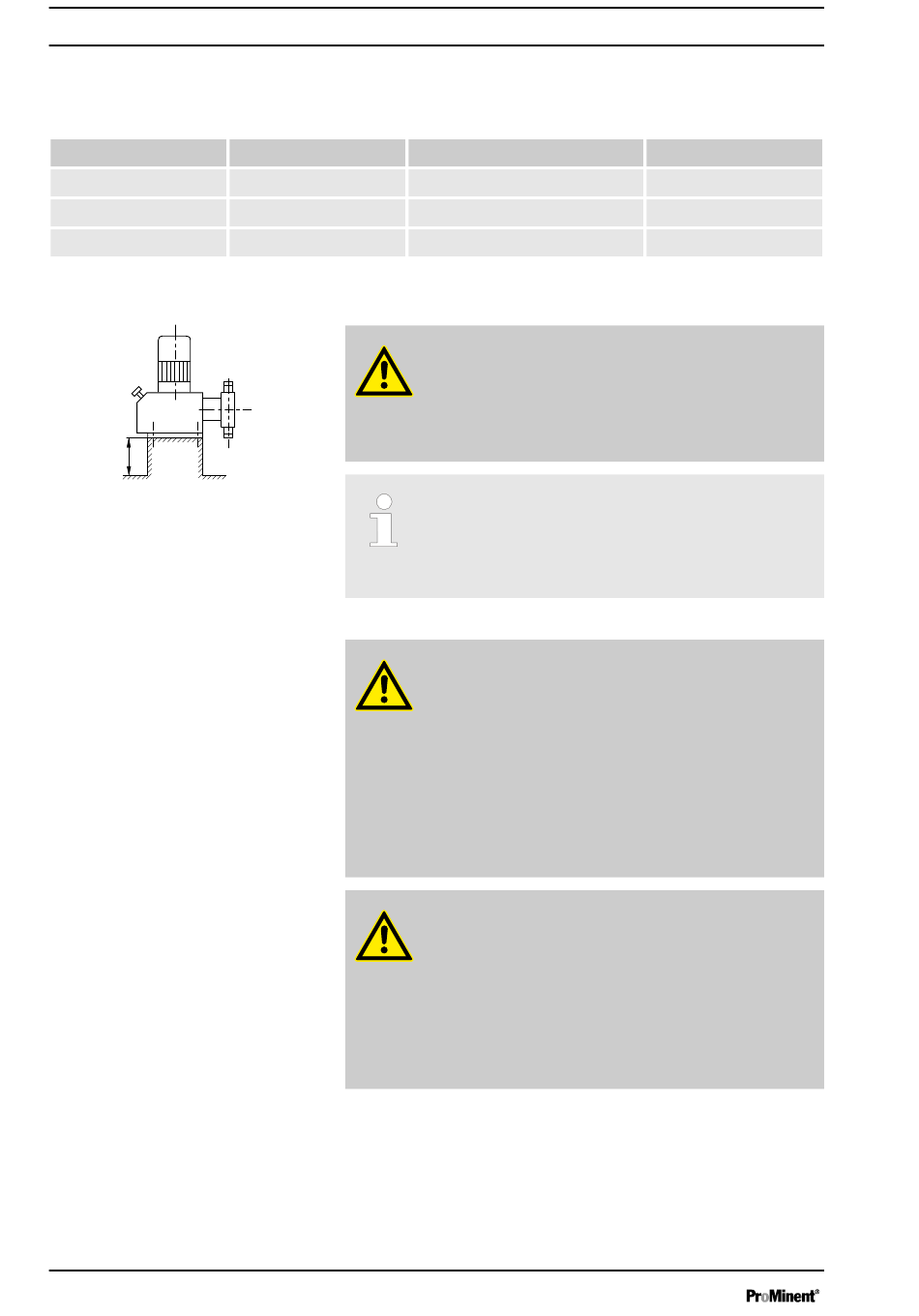

Montieren
EF4a
Motor
11 / 15 kW
5.5 / 7.5 kW
2.2 / 3.0 / 4.0 kW
Fundament
h
P_MOZ_0016_SW
Abb. 2
Raumbedarf
12
Motorflansch
F350
F300
F250
Rotex
42 1b
42 Typ 1
38 1b
WARNUNG!
Pumpe kann durch das Fundament brechen oder
abrutschen
–
Das Fundament muss waagerecht, eben und dau‐
erhaft tragfähig sein.
Dosierleistung zu klein
Vibrationen können die Ventile der Fördereinheit
stören.
Das Fundament darf nicht vibrieren.
–
WARNUNG!
Motor kann überhitzen
Falls die nötige Kühlluftzufuhr nicht gewährleistet ist,
kann der Motor überhitzen. Im EX-Bereich kann er
eine Explosion auslösen.
–
Genügend Abstand der Lufteintrittsöffnung zu
Wänden halten. Der Abstand soll größer als 1/4
des Durchmessers der Lufteintrittsöffnung sein.
–
Der Lüfter darf nicht die Abluft von anderen
Geräten ansaugen.
WARNUNG!
Gefahr bei Hochdruck
Dosiermedien bei Drücken über 100 bar können bei
einem druckseitigen Leck umstehende Personen
schwer verletzen - insbesondere falls Energiespeicher
wie Pulsationsdämpfer verwendet werden.
–
Gegebenenfalls die druckseitigen Teile durch
geeignete Schutzbleche abschirmen.
Q
89.5
65.5
72.5
