Sicherheit vacon • 6
1.3

Erdung und Erdschlussschutz

ACHTUNG!
Der Frequenzumrichter Vacon 100 X muss immer mit einem Erdleiter geerdet werden, der an
die mit gekennzeichnete Erdungsklemme angeschlossen ist.
Da der Ableitstrom über 3,5 mA AC liegt, muss der Frequenzumrichter in Übereinstimmung
mit EN61800-5-1 einen ortsfesten Anschluss und eine Vorrüstung für eine Zusatzklemme für
einen zweiten Erdungsleiter mit derselben Querschnitt des ursprünglichen Erdungsleiters
haben.
Es werden drei Schrauben am Klemmenkasten geliefert für: den URSPRÜNGLICHEN
Erdungsleiter, den ZWEITEN Erdungsleiter und den MOTOR-Schutzleiter (der Kunde kann die
Schrauben den Leitern nach Wunsch zuordnen).
Die Leistungseinheit wird durch einen Hülsenstift aus Metall am Klemmenkasten geerdet, der
in einen Federkorb an der Leistungseinheit passt. Siehe Abbildung 1 und Abbildung 2 für die
Position der drei Schrauben und des Hülsenstifts aus Metall. Bitte darauf achten, diesen Hül-
senstift nicht zu beschädigen oder zu entfernen.
Erdungsanschlüsse
Hülsenstift

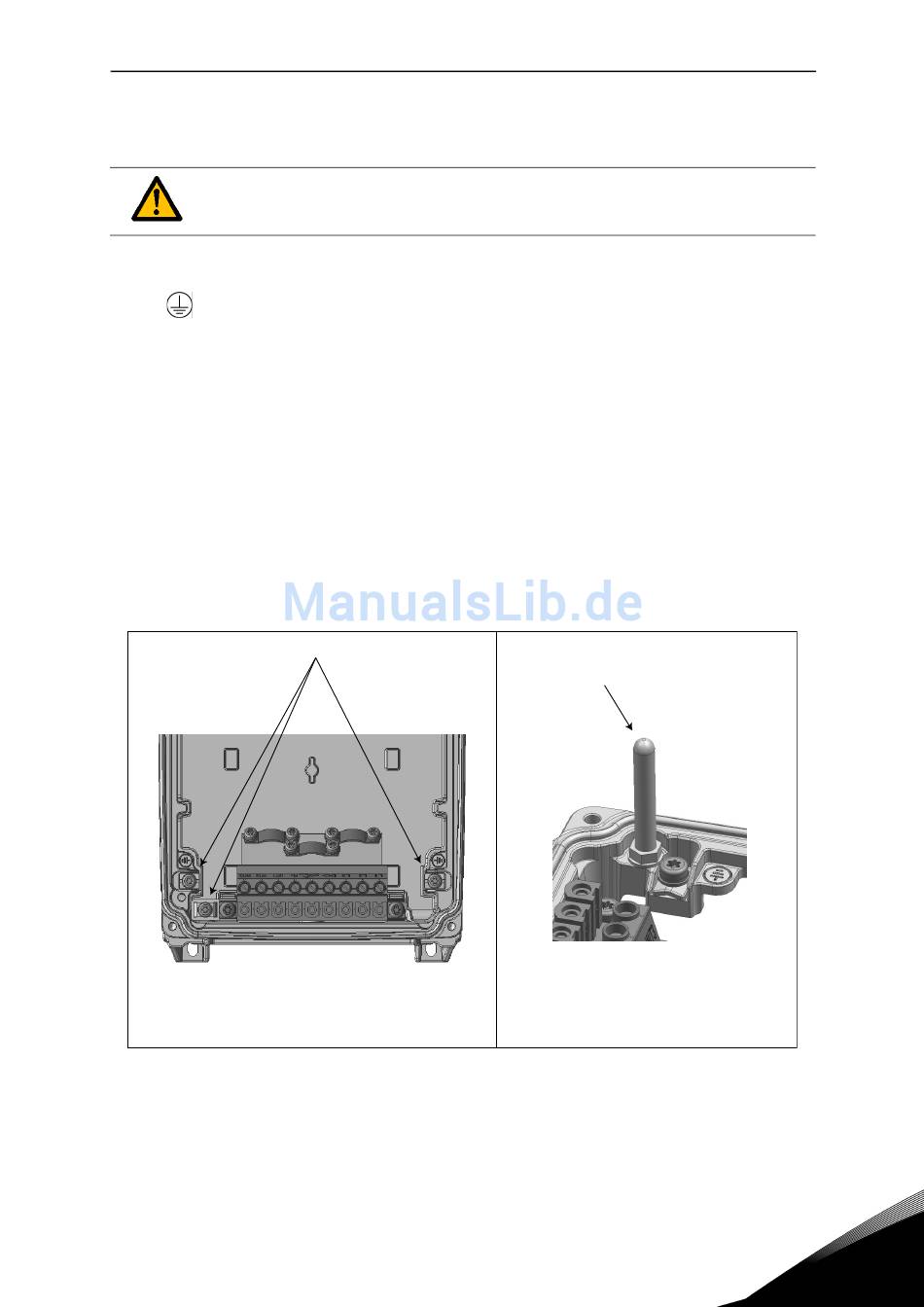

Abbildung 1. Erdungsanschlüsse und Hülsenstift aus Metall bei Baugröße MM4.
Beim Vacon 100 X können der Phasenleiter und der entsprechende Erdungsleiter denselben
Querschnitt haben, vorausgesetzt, sie bestehen aus dem gleichen Metall (denn der Quer-
2
schnitt des Phasenleiters liegt unter 16 mm ).
Kundenservice: Finden Sie Ihr nächstgelegenes Vacon-Servicezentrum auf www.vacon.com
