vacon • 39
5.1.2

E/A-Klemmen der Standardplatinen

Die Klemmen der
Für weitere Informationen zu den Anschlüssen siehe Kapitel 7.
Die Klemmen mit dunklerem Hintergrund sind für Signale bestimmt und haben optionale
Funktionen, die per DIP-Schalter ausgewählt werden können. Siehe weitere Informationen in
Kapitel 5.1.5 und in Kapitel 5.1.6.

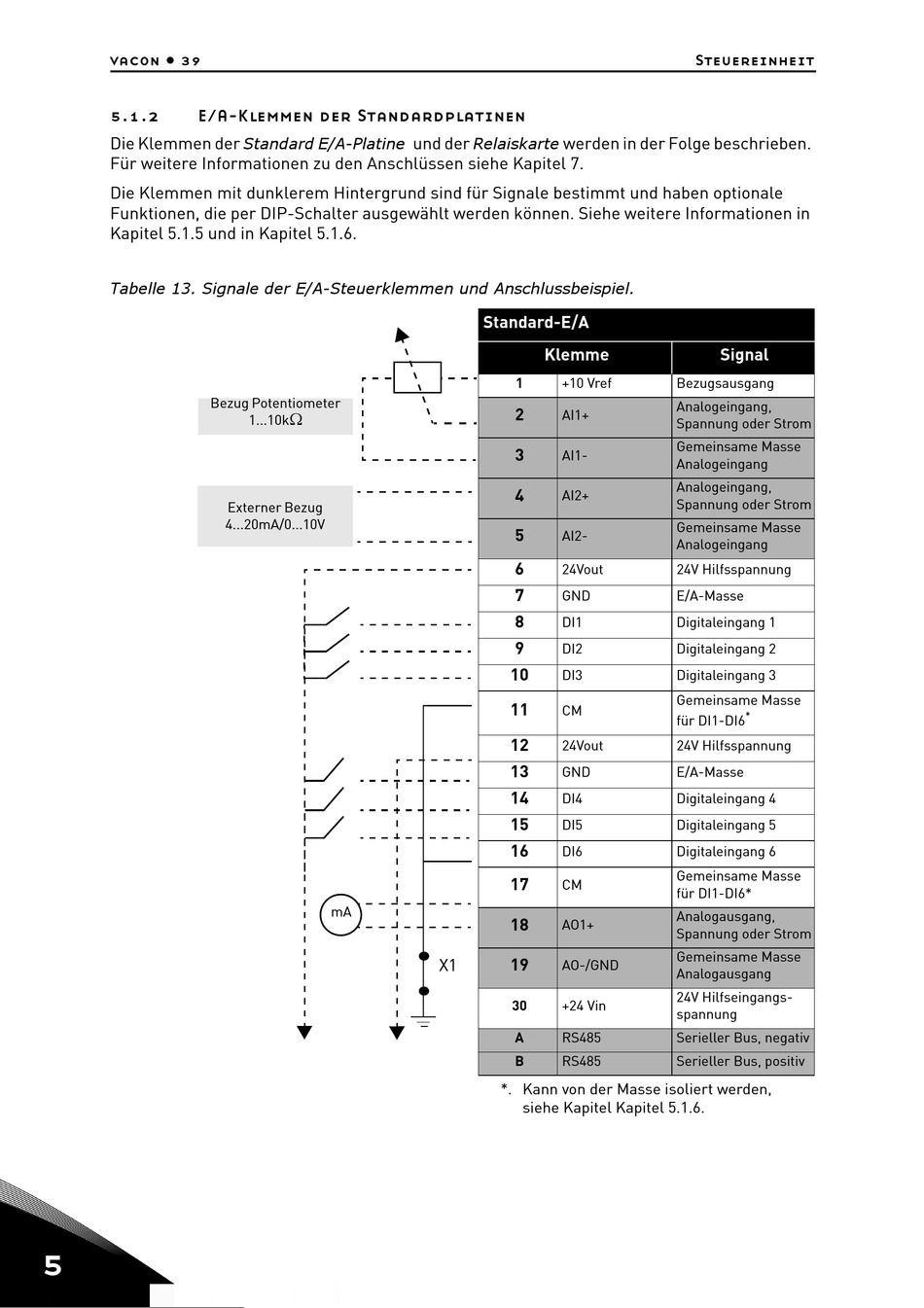

Tabelle 13. Signale der E/A-Steuerklemmen und Anschlussbeispiel.
Bezug Potentiometer
5
Standard E/A-Platine

1...10k
Externer Bezug
4...20mA/0...10V
mA
Relaiskarte
und der werden in der Folge beschrieben.
Standard-E/A
Klemme
1 +10 Vref
2
AI1+
3
AI1-
4
AI2+
5
AI2-
6
24Vout
7
GND
8
DI1
9
DI2
10
DI3
11
CM
12
24Vout
13
GND
14
DI4
15
DI5
16
DI6
17
CM
18
AO1+
X1 19
AO-/GND
30 +24 Vin
A RS485
B RS485
*. Kann von der Masse isoliert werden,
siehe Kapitel Kapitel 5.1.6.
Steuereinheit
Signal
Bezugsausgang
Analogeingang,
Spannung oder Strom
Gemeinsame Masse
Analogeingang
Analogeingang,
Spannung oder Strom
Gemeinsame Masse
Analogeingang
24V Hilfsspannung
E/A-Masse
Digitaleingang 1
Digitaleingang 2
Digitaleingang 3
Gemeinsame Masse
*
für DI1-DI6
24V Hilfsspannung
E/A-Masse
Digitaleingang 4
Digitaleingang 5
Digitaleingang 6
Gemeinsame Masse
für DI1-DI6*
Analogausgang,
Spannung oder Strom
Gemeinsame Masse
Analogausgang
24V Hilfseingangs-
spannung
Serieller Bus, negativ
Serieller Bus, positiv
