Sicherheit
1.4

Isoliersystem

Bitte betrachten Sie das auf Abbildung 3 abgebildete Isoliersystem sorgfältig,
bevor irgendein Kreis an den Umrichter angeschlossen wird.
In Übereinstimmung mit dem Isoliersystem des Vacon 100 X muss zwischen den folgenden
drei Klemmengruppen unterschieden werden:
• Netz- und Motoranschlüsse (L1, L2, L3, U, V, W)
• Relais (R01, R02)
• Thermistoreingang
• Steuerklemmen (E/A, RS485, Ethernet, STO)
Die Steuerklemmen (E/A, RS485, Ethernet, STO) sind vom Stromnetz isoliert (die Isolierung ist
in Übereinstimmung mit IEC 61800-5-1 verstärkt) und die Masseklemmen sind über PE
geerdet.
Das ist wichtig, wenn andere Kreise an den Frequenzumrichter angeschlossen werden und die
komplette Einheit getestet werden muss. Im Falle von Zweifeln oder Fragen wenden Sie sich
bitte an Ihren lokalen Vacon-Vertrieb.
R01 __
S or M
R02 __
10Vref __
Analogeingänge__
Digital‐Eingänge__
Analogausgang __
24V __
Ethernet __
RS485 __
STO __
L1
LEISTUNGSEINHEIT
L2
L3
DC‐
Kundenservice: Finden Sie Ihr nächstgelegenes Vacon-Servicezentrum auf www.vacon.com
(*)
STEUEREINHEIT
(*)
M
___Thermistoreingang
S
M
DC+/R+ R‐

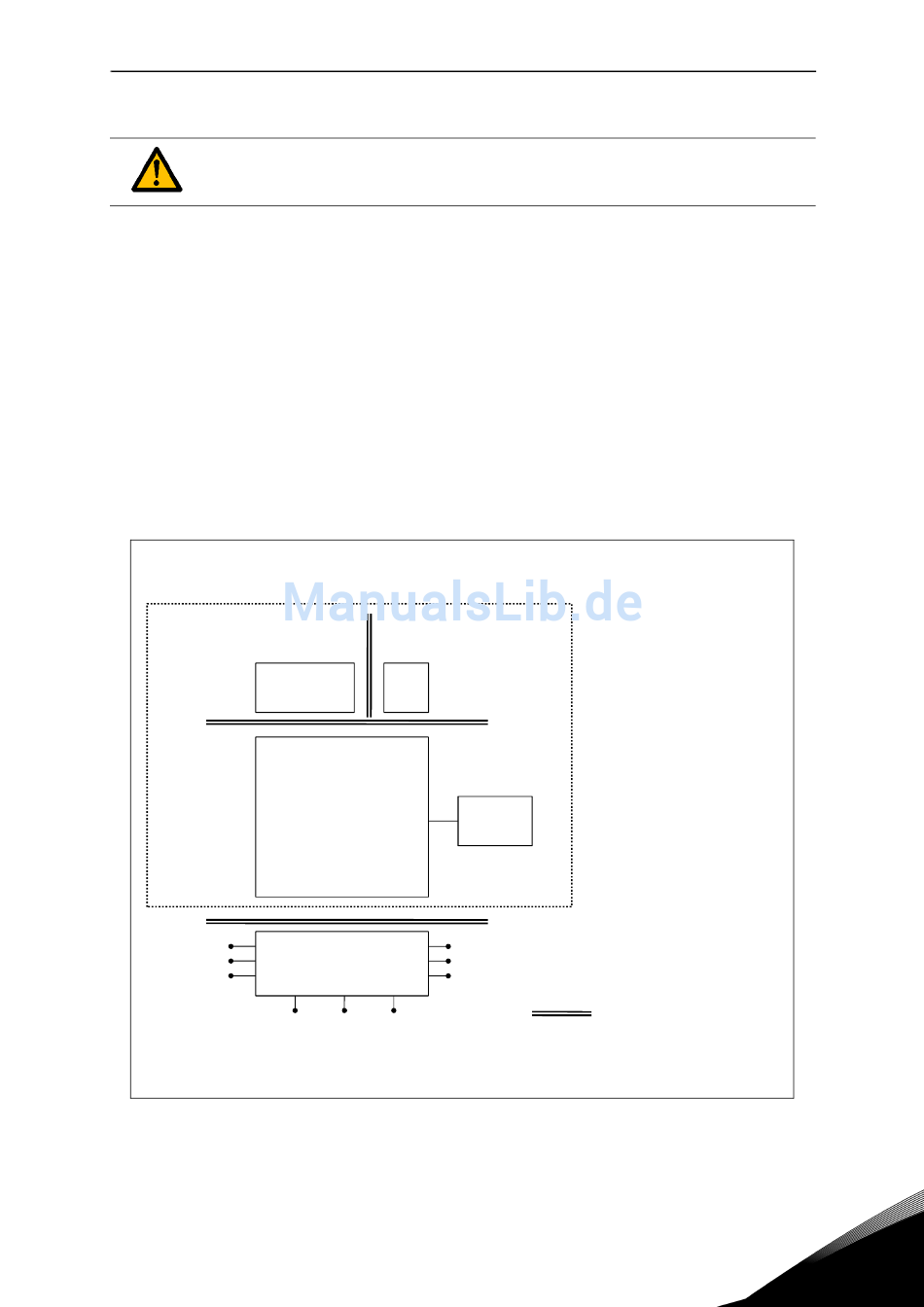

Abbildung 3.Isoliersystem.
Panel
U
V
Galvanisch getrennt (SELV)
S
W
M Hochspannung (Mains)
Verstärkt
