vacon • 61

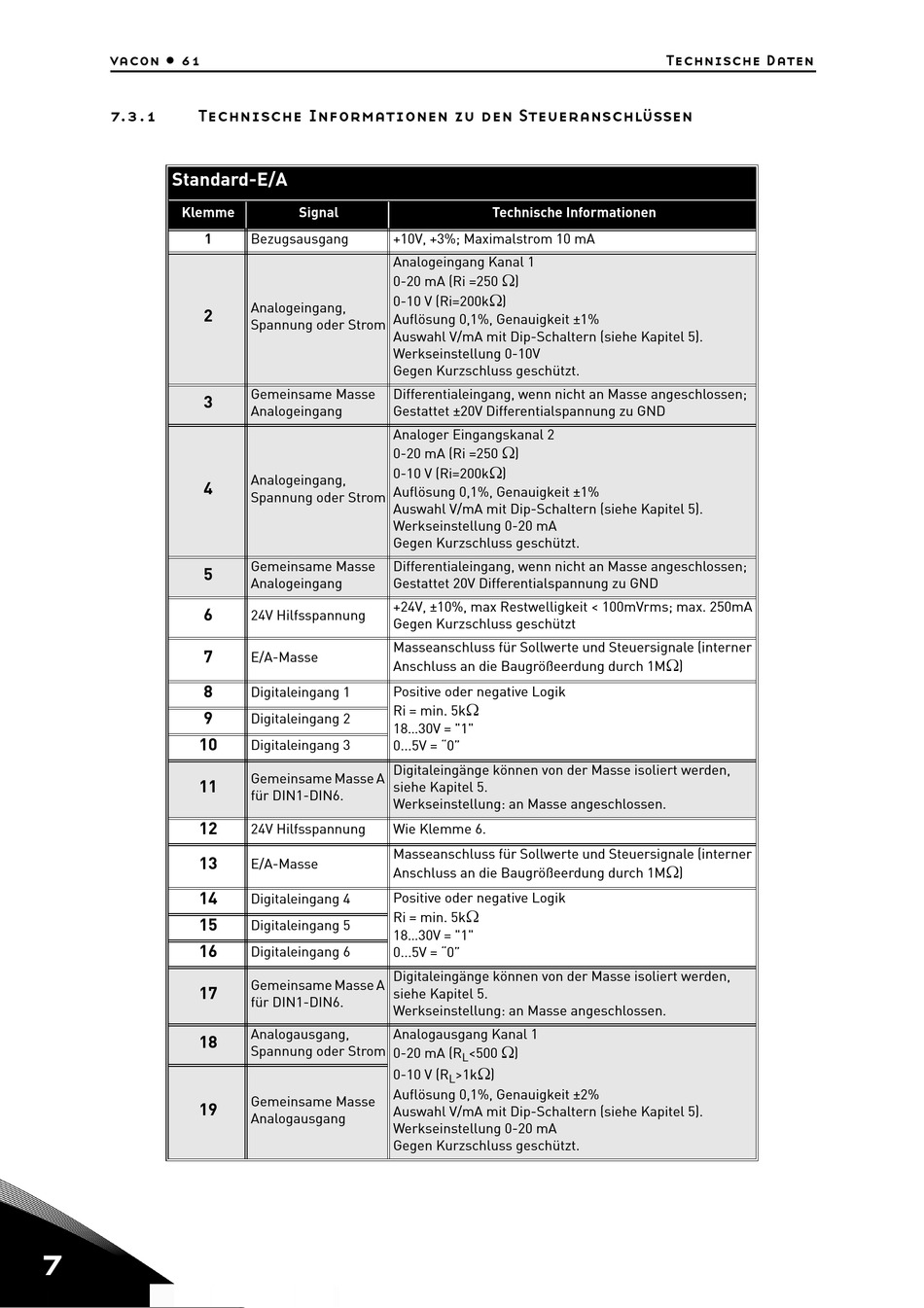

7.3.1 Technische Informationen zu den Steueranschlüssen
Standard-E/A
Klemme
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
7
Signal
Bezugsausgang +10V, +3%; Maximalstrom 10 mA
Analogeingang Kanal 1
0-20 mA (Ri =250
0-10 V (Ri=200k
Analogeingang,
Auflösung 0,1%, Genauigkeit ±1%
Spannung oder Strom
Auswahl V/mA mit Dip-Schaltern (siehe Kapitel 5).
Werkseinstellung 0-10V
Gegen Kurzschluss geschützt.
Gemeinsame Masse Differentialeingang, wenn nicht an Masse angeschlossen;
Analogeingang Gestattet ±20V Differentialspannung zu GND
Analoger Eingangskanal 2
0-20 mA (Ri =250
0-10 V (Ri=200k
Analogeingang,
Auflösung 0,1%, Genauigkeit ±1%
Spannung oder Strom
Auswahl V/mA mit Dip-Schaltern (siehe Kapitel 5).
Werkseinstellung 0-20 mA
Gegen Kurzschluss geschützt.
Gemeinsame Masse Differentialeingang, wenn nicht an Masse angeschlossen;
Analogeingang Gestattet 20V Differentialspannung zu GND
+24V, ±10%, max Restwelligkeit < 100mVrms; max. 250mA
24V Hilfsspannung
Gegen Kurzschluss geschützt
Masseanschluss für Sollwerte und Steuersignale (interner
E/A-Masse
Anschluss an die Baugrößeerdung durch 1M
Positive oder negative Logik
Digitaleingang 1
Ri = min. 5k
Digitaleingang 2
18...30V = "1"
Digitaleingang 3
0...5V = "0"
Digitaleingänge können von der Masse isoliert werden,
Gemeinsame Masse A
siehe Kapitel 5.
für DIN1-DIN6.
Werkseinstellung: an Masse angeschlossen.
24V Hilfsspannung Wie Klemme 6.
Masseanschluss für Sollwerte und Steuersignale (interner
E/A-Masse
Anschluss an die Baugrößeerdung durch 1M
Positive oder negative Logik
Digitaleingang 4
Ri = min. 5k
Digitaleingang 5
18...30V = "1"
Digitaleingang 6 0...5V = "0"
Digitaleingänge können von der Masse isoliert werden,
Gemeinsame Masse A
siehe Kapitel 5.
für DIN1-DIN6.
Werkseinstellung: an Masse angeschlossen.
Analogausgang, Analogausgang Kanal 1
Spannung oder Strom
0-20 mA (R
0-10 V (R
Auflösung 0,1%, Genauigkeit ±2%
Gemeinsame Masse
Auswahl V/mA mit Dip-Schaltern (siehe Kapitel 5).
Analogausgang
Werkseinstellung 0-20 mA
Gegen Kurzschluss geschützt.
Technische Informationen

)

)

)

)



<500 )
L

>1k )
L
Technische Daten

)

)
