3.3 Montage
Der Umrichter besteht aus zwei Hauptelementen:
1. Dem Klemmenkasten, der die Leistungsklemmen und die Steuerplatine mit den Steuer-
klemmen enthält, und
2. Der Leistungseinheit, die die gesamte Leistungselektronik enthält.
Für die Installation des Umrichters müssen die beiden Teile getrennt werden. Der
Klemmenkasten muss zuerst befestigt und komplett verkabelt werden. Danach wird die Leis-
tungseinheit am Klemmenkasten eingesteckt und mit 4 (Baugröße MM4 und MM6) oder 6
(Baugröße MM5) eigenen Schrauben befestigt, die sich oben auf der Leistungseinheit befinden
(siehe Abbildung 14.). Um die angegebene IP-Klasse zu gewährleisten, wird ein Anzugs-
moment von 2-3 Nm empfohlen. Die Schrauben sollten über Kreuz angezogen werden.

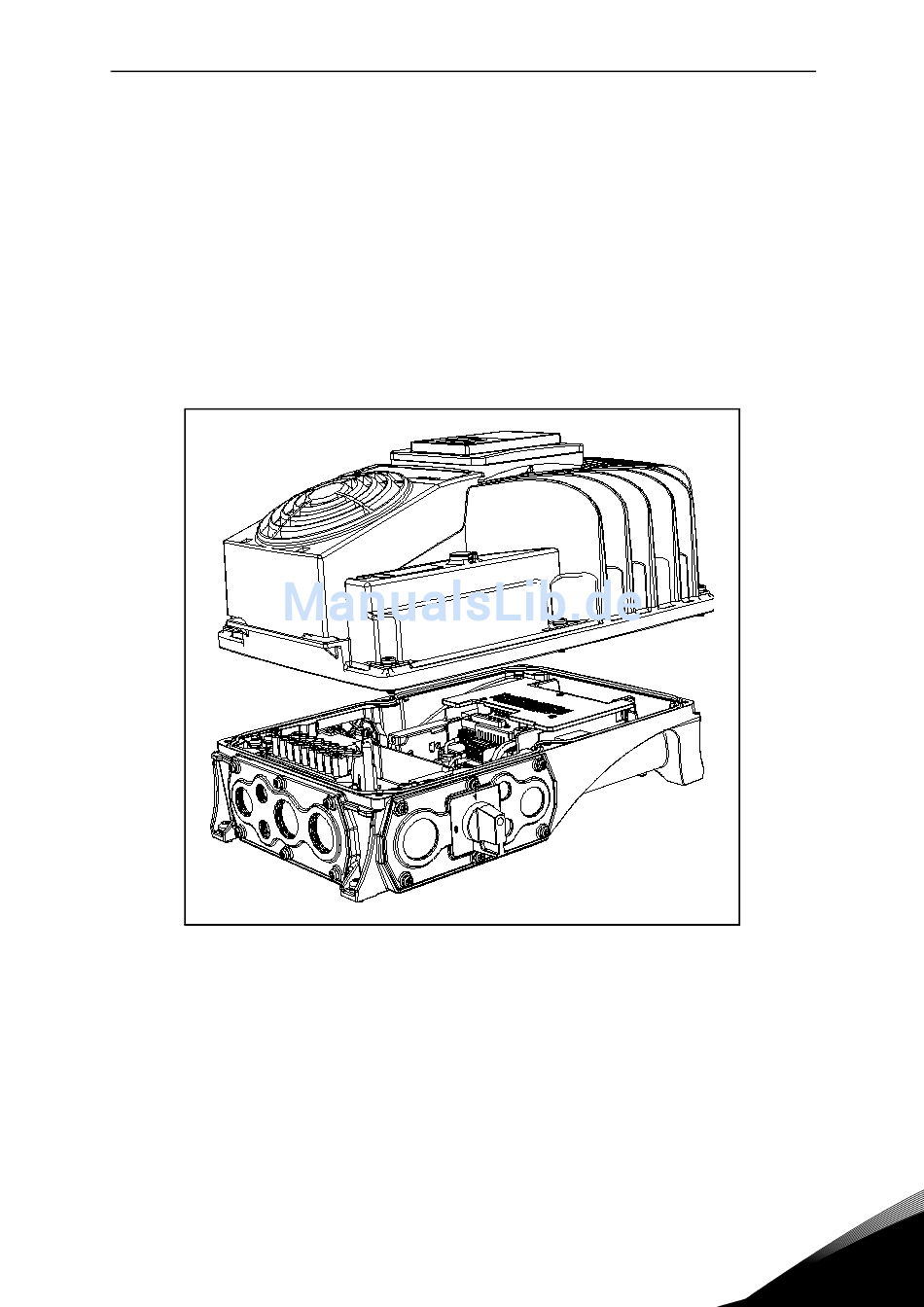

Abbildung 14. Trennung der Module (Beispiel Baugröße MM5).
