Verdrahtung

4. V
ERDRAHTUNG
Die Netzkabel werden an die Klemmen L1, L2 und L3 und die Motorkabel an die mit U, V und
W gekennzeichneten Klemmen angeschlossen. Siehe Hauptanschlussplan auf Abbildung 16.
Siehe auch Tabelle 7 für die Kabelempfehlungen für verschiedene EMV-Klassen.
L1
L2
L3
Kabel mit einer Wärmebeständigkeit in Übereinstimmung mit den Anwendungsanforderungen
benutzen. Die Kabel und Sicherungen müssen entsprechend des Nenn-AUSGANGSSTROMS
des Frequenzumrichters bemessen werden, der vom Typenschild abgelesen werden kann.
Kabeltyp
Netzkabel
Motorkabel
Steuerkabel
Tabelle 7. Erforderliche normgerechte Kabeltypen.
1 = Für ortsfeste Installation und die spezifische Netzspannung vorgesehenes Stromkabel.
Geschirmtes Kabel nicht notwendig. (MCMK oder ähnliches empfohlen).
2 = Symmetrisches Stromkabel mit konzentrischem Schutzleiter und passend für die spe-
zifische Netzspannung. (MCMK oder ähnliches empfohlen). Siehe Abbildung 17.
3 = Symmetrisches Stromkabel mit kompaktem, niederohmigem Schirm und passend für
die spezifische Netzspannung. [MCCMK, EMCMK oder ähnliches empfohlen; Empfoh-
lene Transferimpedanz des Kabels (1...30MHz) max. 100 mOhm/m]. Siehe
Abbildung 17.
*360º-Erdung des Schirms mit Kabelverschraubungen auf der Motorseite erforderlich
für EMV-Kategorie C2.
Kundenservice: Finden Sie Ihr nächstgelegenes Vacon-Servicezentrum auf www.vacon.com
Panel
Steuerung
Leistungseinheit

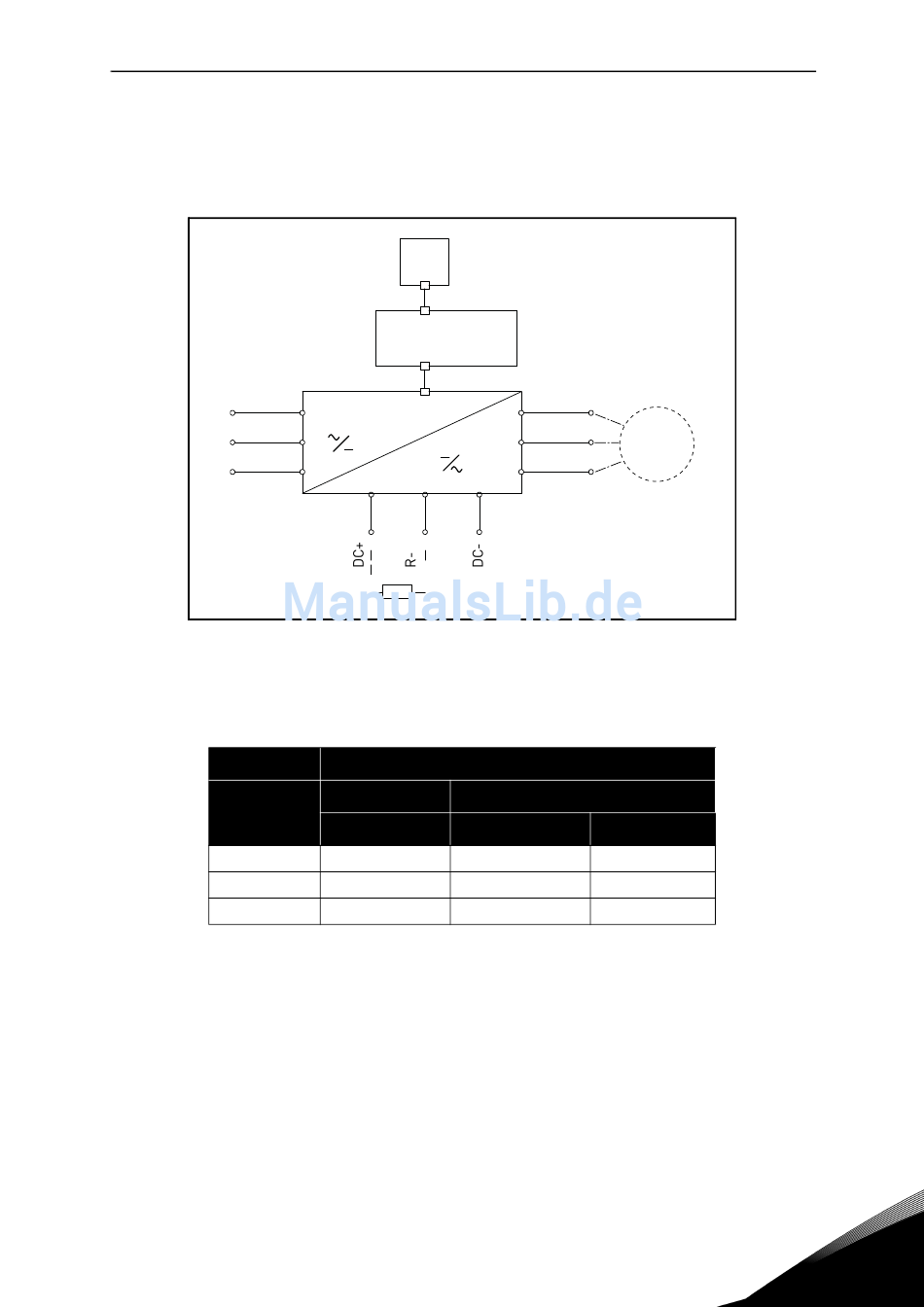

Abbildung 16. Leistungsanschlüsse.
EMV-Klassen
1. Umgebung
Kategorie C2 Kategorie C3
1
3*
4
U/T1
V/T2
M
W/T3
2. Umgebung
Kategorie C4
1 1
2 2
4 4
