vacon • 21 Montage
3.2 Erläuterung des modularen Aufbaus
Das mechanische Konzept des Frequenzumrichters Vacon 100 X basiert auf zwei getrennten
Teilen, Leistung und Steuerung, die miteinander durch Steckklemmen verbunden sind. Die
Leistungseinheit enthält die gesamte Leistungselektronik, wie die EMV-Filter, IGBTs,
Kondensatoren, Drosseln oder Leistungsplatinen. Die Steuerplatine und die Steuerklemmen
befinden sich hingegen im Klemmenkasten.

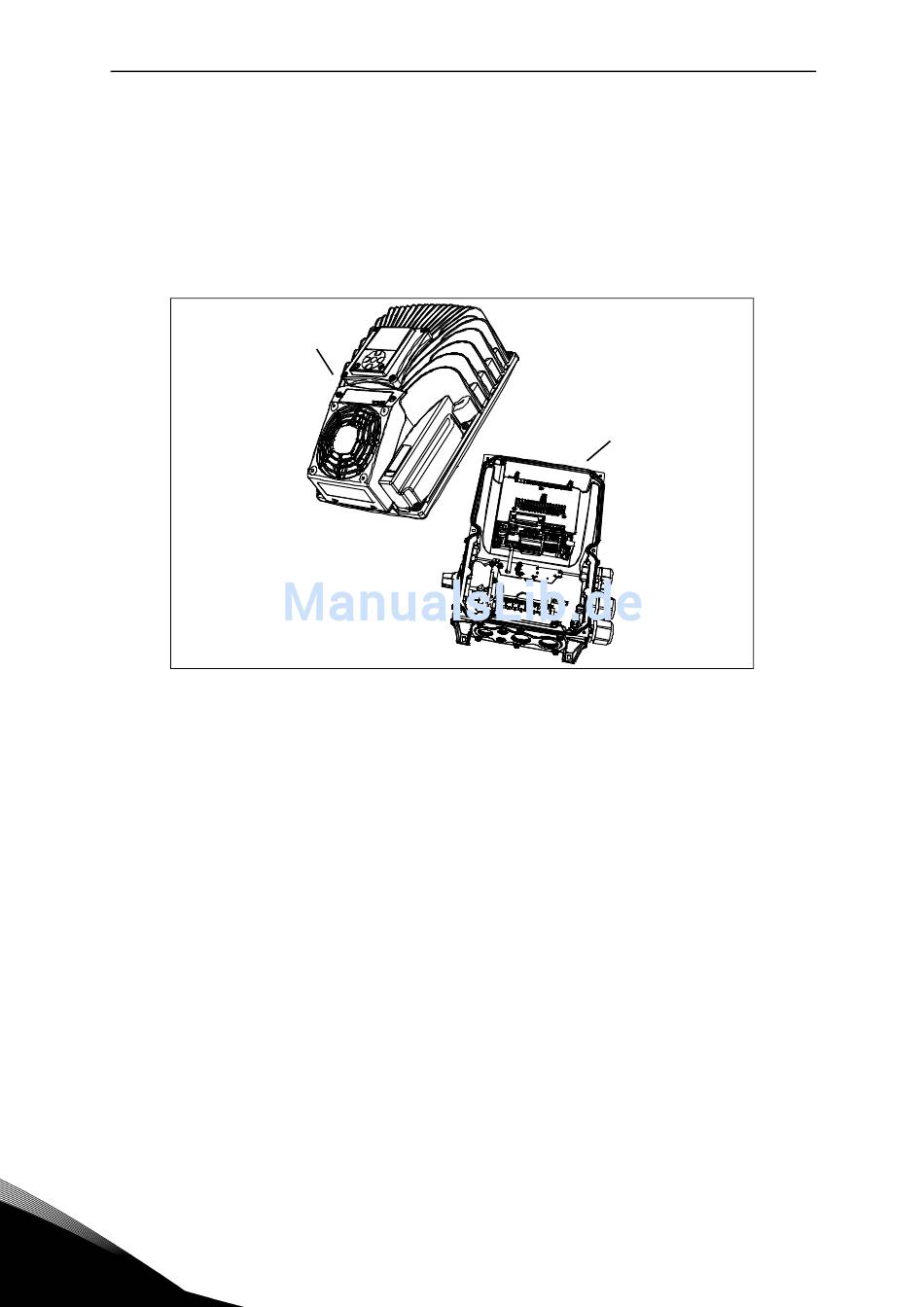

Leistungseinheit
Klemmenkasten
Abbildung 13. Module des Frequenzumrichters Vacon 100 X.
