Kühlung - Vacon 100 x Installationshandbuch

Montage
3.4 Kühlung
Der Frequenzumrichter erzeugt während des Betriebs Hitze und wird durch von einem Geblä-
se in Umlauf gebrachte Luft gekühlt. Das Kühlkonzept ist vom Motorgebläse unabhängig.
Um den Frequenzumrichter herum muss daher genug Freiraum gelassen werden, um eine
ausreichende Luftströmung und Kühlung zu gestatten. Verschiedene Wartungseingriffe
könnten auch einen bestimmten Freiraum erfordern.
Der in Tabelle 5 angegebene Mindestfreiraum darf nicht unterschritten werden. Es ist auch
wichtig, sicherzustellen, dass die Temperatur der Kühlluft die maximale Umgebungstem-
peratur des Frequenzumrichters nicht überschreitet.
Für weitere Informationen zu den erforderlichen Freiräumen bei verschiedenen Installationen
wenden Sie sich bitte an Ihren lokalen Vacon-Vertrieb.
B
A A
C

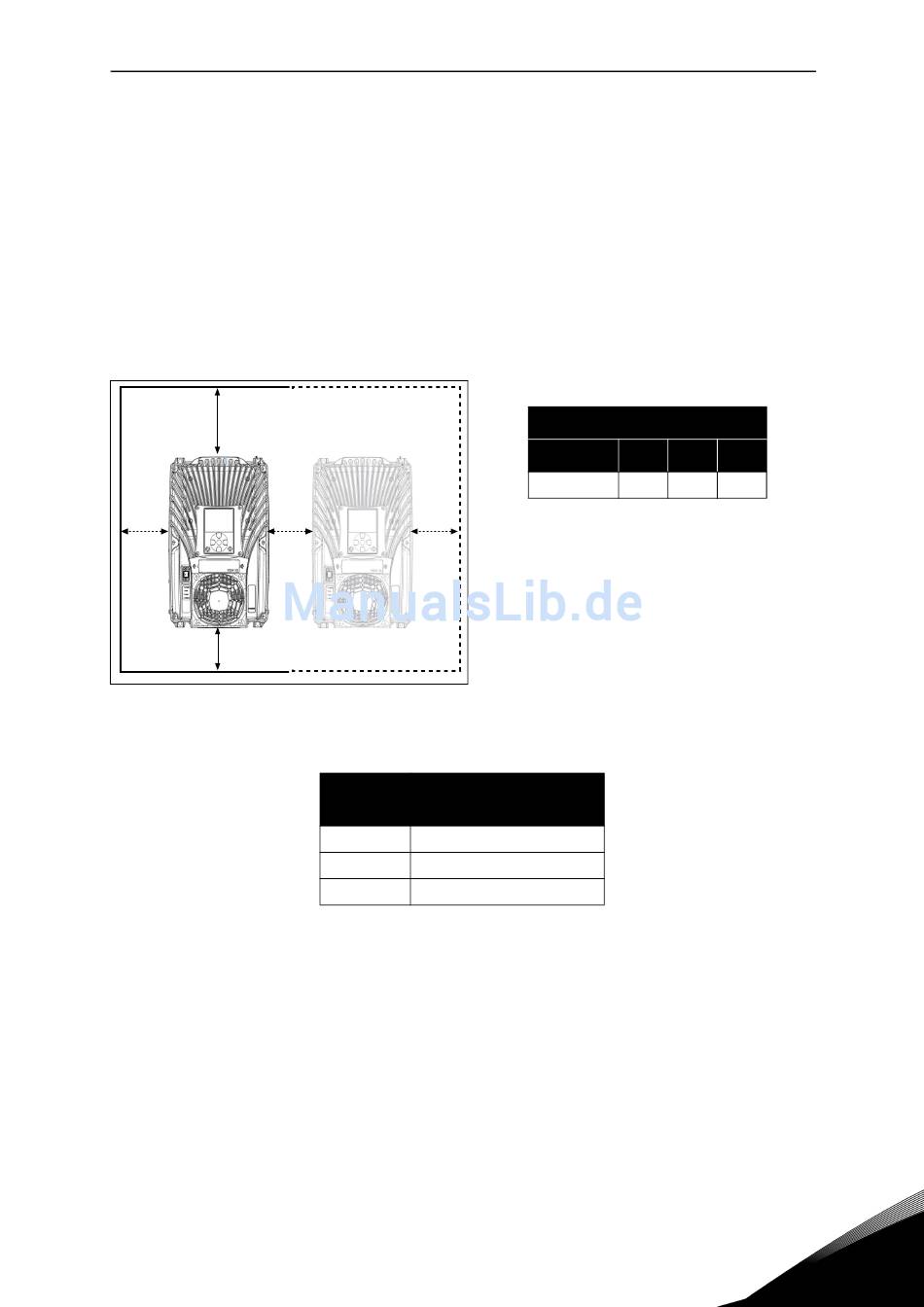

Abbildung 15. Installationsabstände.
Für weitere Informationen zum Kühlsystem des Vacon 100 X wenden Sie sich bitte an Ihren
lokalen Vacon-Vertrieb.
Kundenservice: Finden Sie Ihr nächstgelegenes Vacon-Servicezentrum auf www.vacon.com
A
A = Freiraum links und rechts vom Frequenzu-
mrichter
B = Freiraum über dem Frequenzumrichter
C = Freiraum unter dem Frequenzumrichter
Erforderliche Kühlluft
Typ
3
[m
MM4 140
MM5 140
MM6 280
Tabelle 6. Erforderliche Kühlluft.
Mindestfreiraum [mm]
Typ A
Alle Typen 80 160
Tabelle 5. Mindestfreiräume um
Frequenzumrichter.
/h]
vacon • 24
B C
60
3
