vacon • 27
4 = Geschirmtes Kabel, ausgestattet mit kompaktem, niederohmigem Schirm (JAMAK,
SAB/ÖZCuY-O oder ähnliches).
HINWEIS: Die EMV-Anforderungen werden mit den werkseitig eingestellten Schaltfrequenzen
erfüllt (alle Baugrößen).
HINWEIS: Wenn ein Schaltorgan zwischen Motor und Umrichter angeschlossen ist, muss auch
dieses in die Führung der Kabelschirmung mit einbezogen werden, um die Schirmwirkung
nicht zu verschlechtern.
4.1

Trennschalter

Bitte den Frequenzumrichter über einen externen Trennschalter abtrennen. Es muss ein
Schalter zwischen der Versorgung und den Netzanschlussklemmen und vorgesehen werden.
Zur Trennung des Umrichters muss ein externer Trennschalter vorgesehen werden, der zwi-
schen der Netzeinspeisung und den Netzanschlüssen des Umrichters vorzusehen ist. Dieser
muss eine Charakteristik vom Typ B oder C haben und über ein Schaltvermögen, welches
dem 1,5-2-fachen Umrichter-Nennstrom (siehe Tabelle 18 und Tabelle 19) entspricht, ver-
fügen.
4.2

UL-Kabelnormen

Für eine Übereinstimmung mit den UL-Normen (Underwriters Laboratories) ein Kupferkabel
mit UL-Zulassung und einer Mindestwärmebeständigkeit von +60/75°C benutzen. Nur Leiter
der Klasse 1 benutzen.
Die Frequenzumrichter eignen sich zum Einsatz in einem Kreis, der nicht mehr als 100000
Arms symmetrisch, max. 600V AC liefern kann.

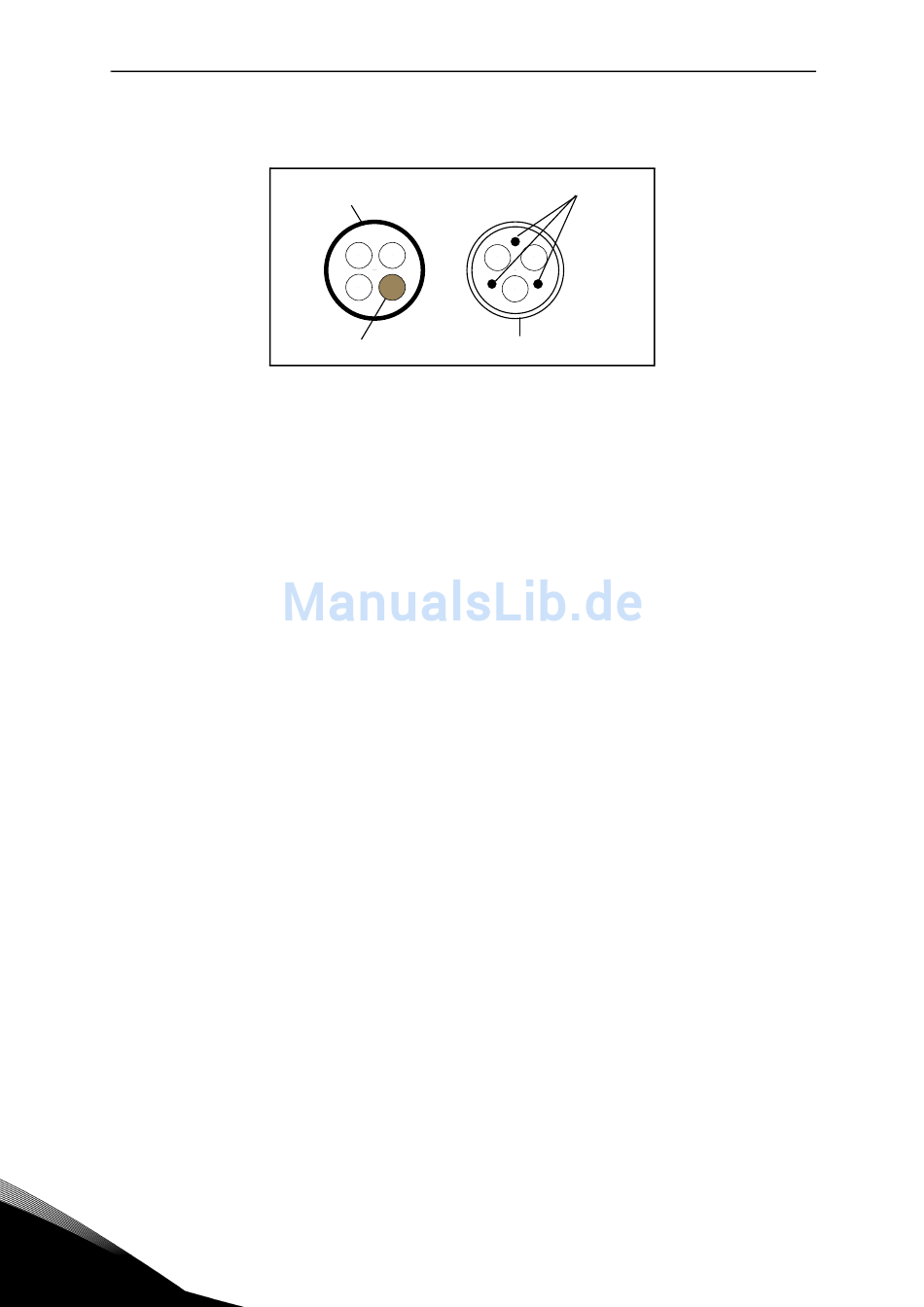

4
Schutzleiter
und Abschirmung
Schutzleiter
Abbildung 17.
Schutzleiter
Abschirmung
Verdrahtung
