HINWEIS: Bei der Planung der Kabelverlegung daran denken, dass der Abstand
5
zwischen dem Feldbuskabel und dem Motorkabel mindestens 30 cm betragen
muss.

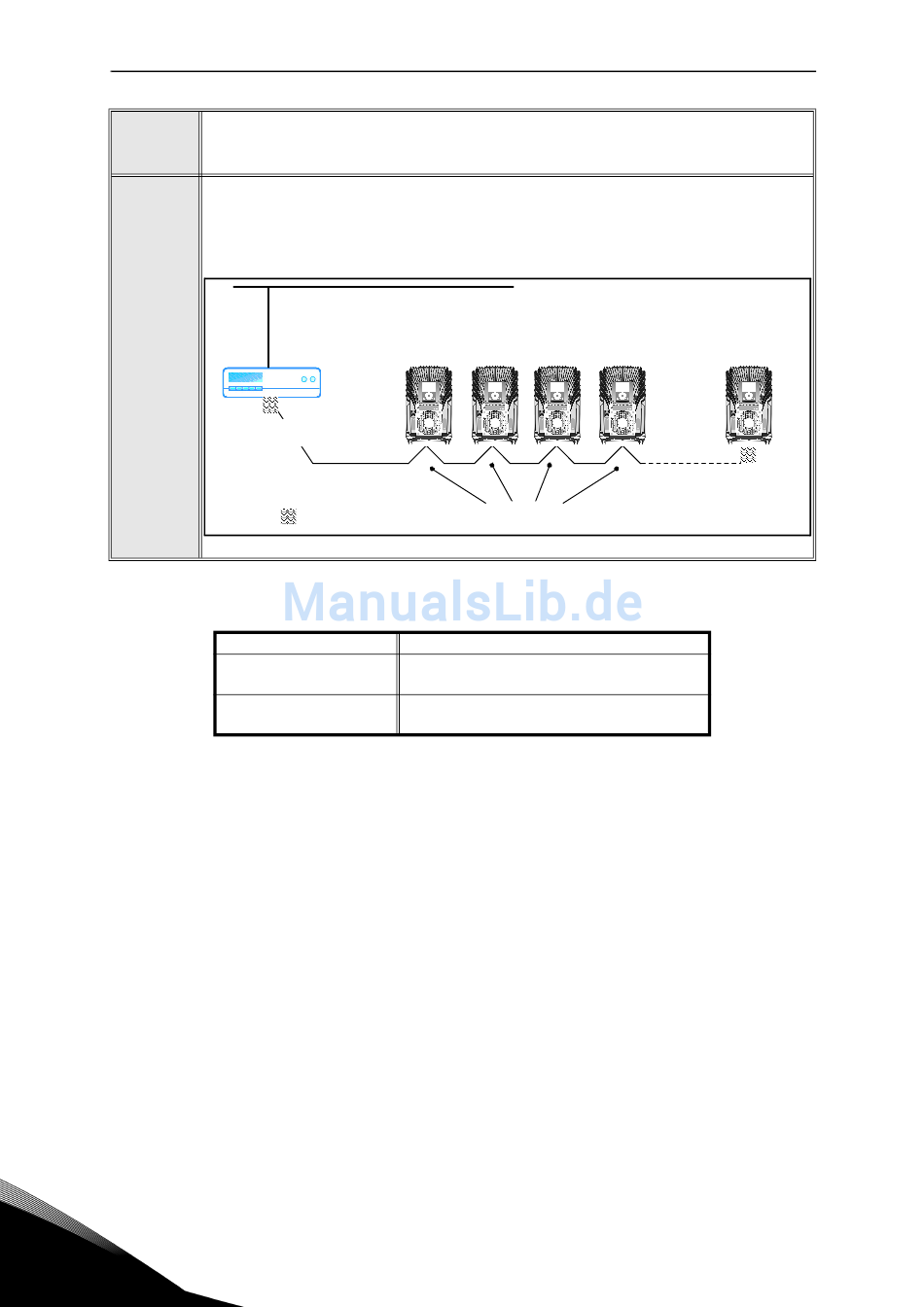

Die Busterminierung muss am ersten und letzten Gerät der Feldbusleitung
eingestellt werden. Siehe folgende Abbildung und Schritt 4. Es wird empfohlen,
als erstes Gerät am Bus und somit als terminiertes Gerät das Master-Gerät vor-
zusehen.
6
5.2.3

Daten RS485-Kabel

5
Motor-mounted
Termination
activated
BACnet MS/TP
= Bus termination
Verbinder
Kabeltyp
Kabellänge
Tabelle 17. Daten RS485-Kabel.
Vacon 100 Vacon 100 Vacon 100
Motor-mounted Motor-mounted
Termination
deactivated
2
2,5 mm
STP (geschirmtes Twisted-Pair-Kabel),
Typ Belden 9841 oder ähnliches
Hängt vom benutzten Feldbus ab. Siehe
diesbezügliches Handbuch.
Steuereinheit
Vacon 100 Vacon 100
Motor-mounted Motor-mounted
Termination
activated with
DIP switch
