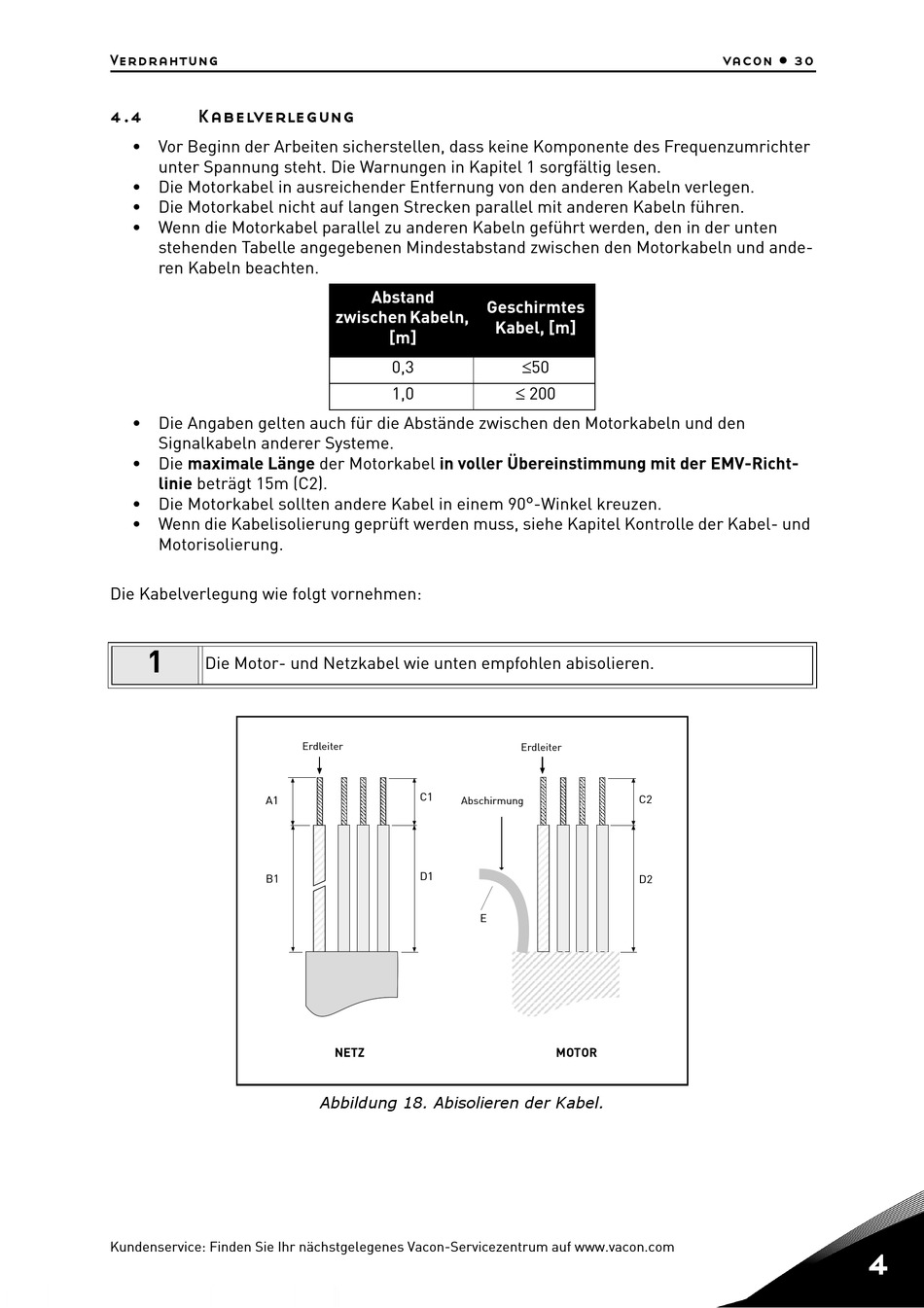

Kabelverlegung - Vacon 100 x Installationshandbuch

Verdrahtung
4.4

Kabelverlegung

• Vor Beginn der Arbeiten sicherstellen, dass keine Komponente des Frequenzumrichter
unter Spannung steht. Die Warnungen in Kapitel 1 sorgfältig lesen.
• Die Motorkabel in ausreichender Entfernung von den anderen Kabeln verlegen.
• Die Motorkabel nicht auf langen Strecken parallel mit anderen Kabeln führen.
• Wenn die Motorkabel parallel zu anderen Kabeln geführt werden, den in der unten
stehenden Tabelle angegebenen Mindestabstand zwischen den Motorkabeln und ande-
ren Kabeln beachten.
• Die Angaben gelten auch für die Abstände zwischen den Motorkabeln und den
Signalkabeln anderer Systeme.
• Die maximale Länge der Motorkabel in voller Übereinstimmung mit der EMV-Richt-
linie beträgt 15m (C2).
• Die Motorkabel sollten andere Kabel in einem 90°-Winkel kreuzen.
• Wenn die Kabelisolierung geprüft werden muss, siehe Kapitel Kontrolle der Kabel- und
Motorisolierung.
Die Kabelverlegung wie folgt vornehmen:
1
Die Motor- und Netzkabel wie unten empfohlen abisolieren.
A1
B1
Kundenservice: Finden Sie Ihr nächstgelegenes Vacon-Servicezentrum auf www.vacon.com
Abstand
zwischen Kabeln,
[m]
0,3
1,0
Erdleiter
C1
Abschirmung
D1
NETZ
Abbildung 18. Abisolieren der Kabel.
Geschirmtes
Kabel, [m]
50
 200
Erdleiter
C2
D2
E
MOTOR
vacon • 30
