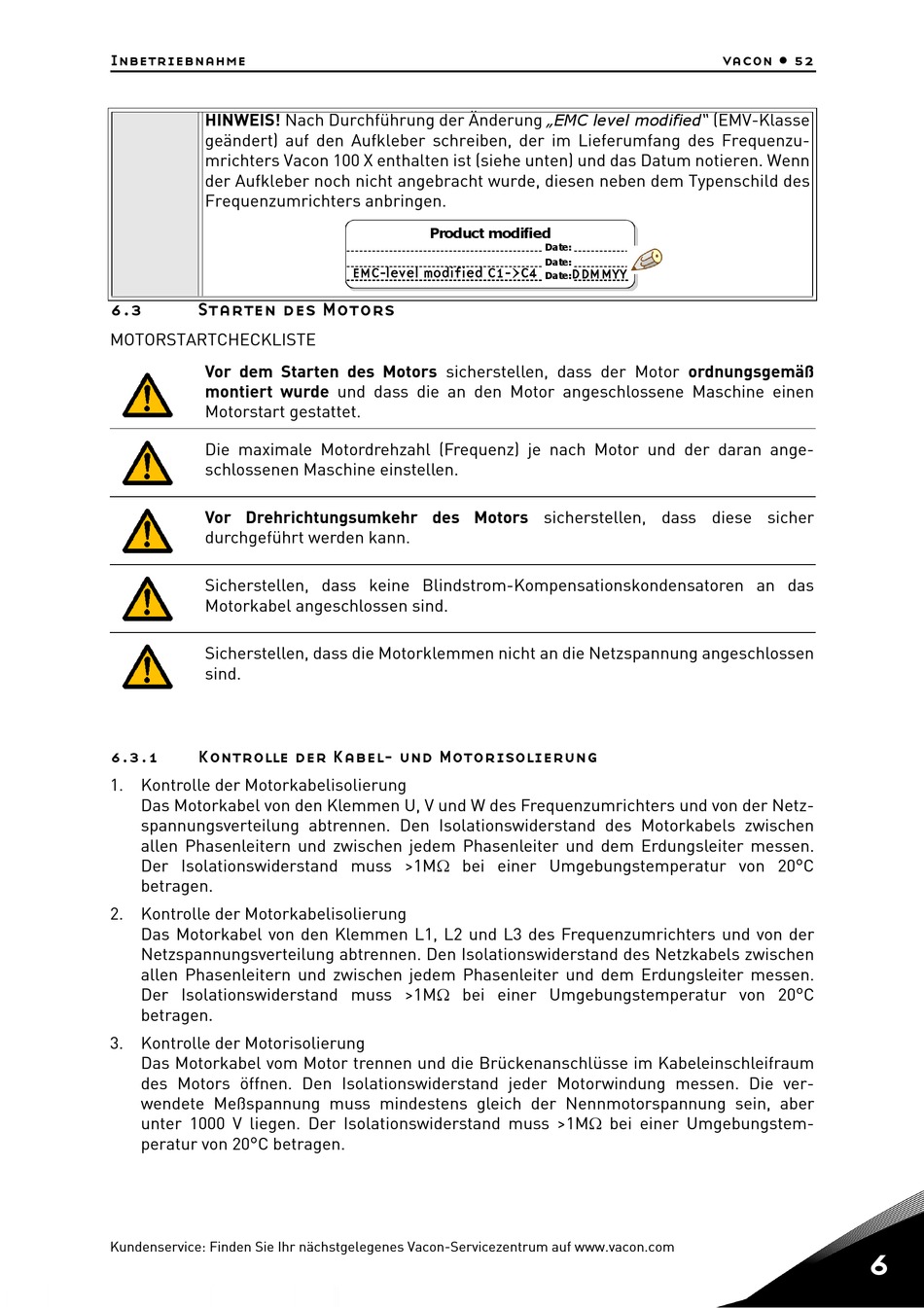

Starten Des Motors; Kontrolle Der Kabel- Und Motorisolierung - Vacon 100 x Installationshandbuch

Inbetriebnahme
HINWEIS! Nach Durchführung der Änderung
geändert) auf den Aufkleber schreiben, der im Lieferumfang des Frequenzu-
mrichters Vacon 100 X enthalten ist (siehe unten) und das Datum notieren. Wenn
der Aufkleber noch nicht angebracht wurde, diesen neben dem Typenschild des
Frequenzumrichters anbringen.
6.3

Starten des Motors

MOTORSTARTCHECKLISTE
Vor dem Starten des Motors sicherstellen, dass der Motor ordnungsgemäß
montiert wurde und dass die an den Motor angeschlossene Maschine einen
Motorstart gestattet.
Die maximale Motordrehzahl (Frequenz) je nach Motor und der daran ange-
schlossenen Maschine einstellen.
Vor Drehrichtungsumkehr des Motors sicherstellen, dass diese sicher
durchgeführt werden kann.
Sicherstellen, dass keine Blindstrom-Kompensationskondensatoren an das
Motorkabel angeschlossen sind.
Sicherstellen, dass die Motorklemmen nicht an die Netzspannung angeschlossen
sind.
6.3.1

Kontrolle der Kabel- und Motorisolierung

1. Kontrolle der Motorkabelisolierung
Das Motorkabel von den Klemmen U, V und W des Frequenzumrichters und von der Netz-
spannungsverteilung abtrennen. Den Isolationswiderstand des Motorkabels zwischen
allen Phasenleitern und zwischen jedem Phasenleiter und dem Erdungsleiter messen.
Der Isolationswiderstand muss >1M bei einer Umgebungstemperatur von 20°C
betragen.
2. Kontrolle der Motorkabelisolierung
Das Motorkabel von den Klemmen L1, L2 und L3 des Frequenzumrichters und von der
Netzspannungsverteilung abtrennen. Den Isolationswiderstand des Netzkabels zwischen
allen Phasenleitern und zwischen jedem Phasenleiter und dem Erdungsleiter messen.
Der Isolationswiderstand muss >1M bei einer Umgebungstemperatur von 20°C
betragen
3. Kontrolle der Motorisolierung
Das Motorkabel vom Motor trennen und die Brückenanschlüsse im Kabeleinschleifraum
des Motors öffnen. Den Isolationswiderstand jeder Motorwindung messen. Die ver-
wendete Meßspannung muss mindestens gleich der Nennmotorspannung sein, aber
unter 1000 V liegen. Der Isolationswiderstand muss >1M bei einer Umgebungstem-
peratur von 20°C betragen.
Kundenservice: Finden Sie Ihr nächstgelegenes Vacon-Servicezentrum auf www.vacon.com
Product modified
EMC-level modified C1->C4
„EMC level modified"
(EMV-Klasse
Date:
Date:
DDMMYY
Date:
