Ersteinrichtung und Start
1.
AC einschalten, um den Wechselrichter zu starten.
2.
Das Installateur-Passwort erhalten Sie vom
Händler. Zu [Setup → Sicherheit → Passwort]
navigieren und das Passwort eingeben.
3.
Auf [Zurück] drücken. Mit den Pfeiltasten zu
[Setup → Setup-Details → PV-Konfiguration]
navigieren.
4.
Manuelle PV-Konfiguration auswählen, unter:
3
3
[Setup → Setup-Details → PV-Konfiguration →
Modus: Manuell].
5.
Die PV-Eingangskonfiguration an die Verdrahtung
anpassen, unter: [Setup → Setup-Details → PV-
Konfiguration].

3.2 Display

HINWEIS
Das Display wird maximal 10 Sekunden nach dem
Einschalten aktiviert.
Der Benutzer hat über das integrierte Display auf der
Vorderseite des Wechselrichters Zugang zu allen Informa-
tionen über das PV-System und den Wechselrichter.
Das Display hat zwei Betriebsarten:
1.
Normal: Das Display ist in Gebrauch.
2.
Energieeinsparmodus: Nach zehn Minuten ohne
Displayaktivität schaltet sich die Hintergrundbe-
leuchtung des Displays aus, um Energie zu
sparen. Durch Drücken einer beliebigen Taste
wird es wieder aktiviert.
16
PV-Eingang 1: Einzeln, Parallel oder Aus
PV-Eingang 2: Einzeln, Parallel oder Aus
PV-Eingang 3: Einzeln, Parallel oder Aus

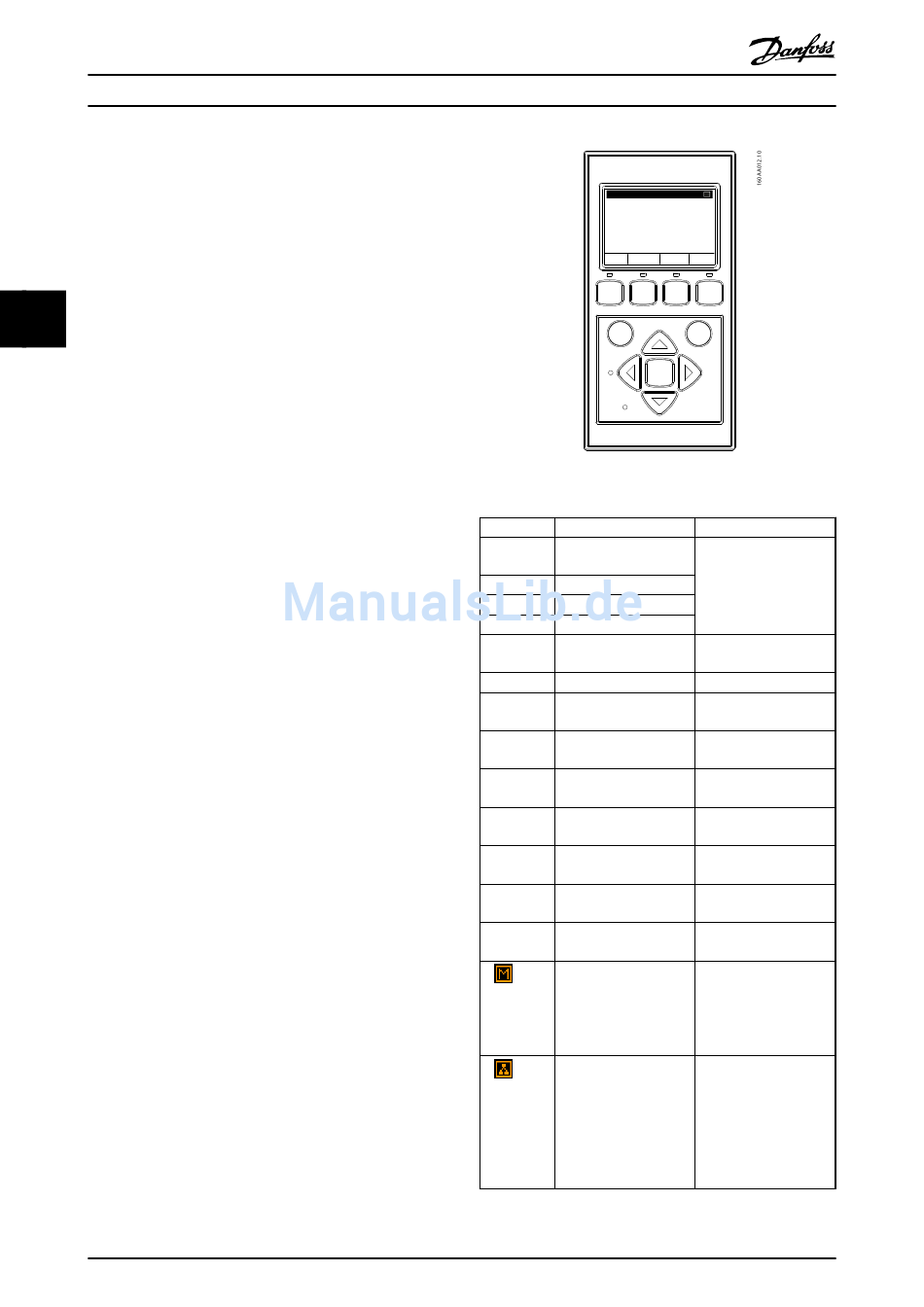

Abbildung 3.1 Übersicht der Displaytasten und -funktionen
Taste
Funktion
Ansicht 1/Ansicht 2 –
F1
Bildschirm
F2
Menü Status
F3
Menü Energielog
F4
Menü Setup
Zurück zum Bildschirm
Home
„Ansicht"
OK
Eingabe/Auswahl
Pfeil nach
Schritt nach oben/Wert
oben
erhöhen
Pfeil nach
Schritt nach unten/Wert
unten
vermindern
Pfeil nach
Bewegt den Cursor nach
rechts
rechts.
Pfeil nach
Bewegt den Cursor nach
links
links.
Zurück/Auswahl
Back
aufheben
On – Grüne
LED
Alarm –
Rote LED
Das Gerät ist als Master-
Wechselrichter
konfiguriert. Dieses
Symbol wird oben
rechts angezeigt.
Bei dem Wechselrichter
handelt es sich um
einen Follower, der an
einen Master
angeschlossen ist. Dieses
Symbol wird oben
rechts angezeigt.
Tabelle 3.1 Übersicht der Displaytasten und -funktionen,
L00410568-01_03
View
Status
Log
Setup
F1
F2
F3
F4
Home
Back
On
OK
Alarm
LED
Bei Betätigung der
Tasten F1-F4 leuchtet
die LED über der
entsprechenden Taste
auf.
On/blinkt=Am Netz/
Anschluss erfolgt
Blinkt=Ausfallsicher
*
*
