Einführung

1.2 Auspacken

Inhalt:
1 1
•
Wechselrichter
•
Wandhalterung
•
Zubehörbeutel mit Schrauben
•
Installationsanleitung, Booklet-Format
•
Kurzanleitung, Poster-Format
Folgende Elemente sind nicht im Lieferumfang enthalten:
•
Sunclix-Gegenstecker
•
Sicherheitsschrauben, M5 x 8-12, optional

1.3 Identifizierung des Wechselrichters

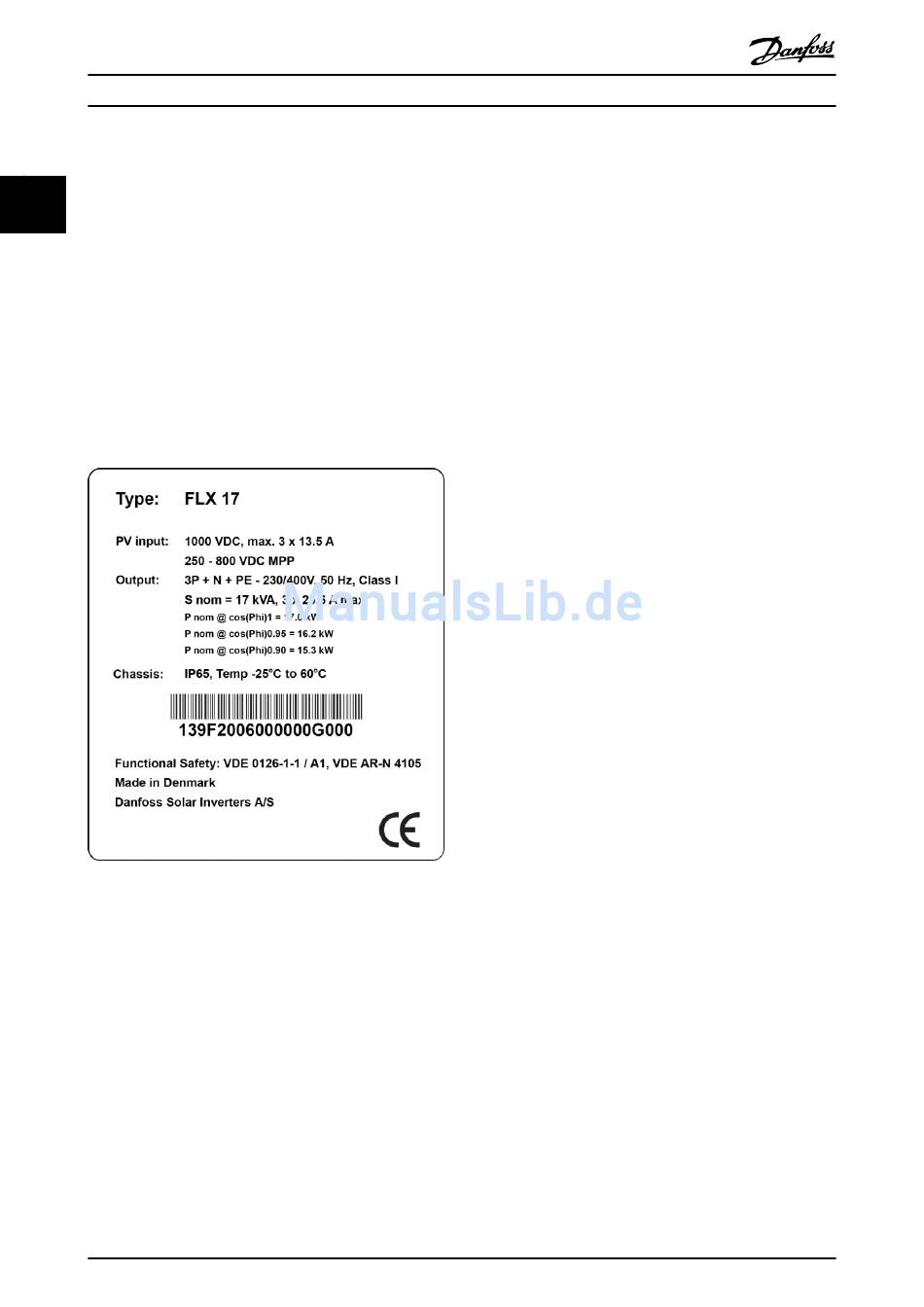

Abbildung 1.2 Produktschild
Auf dem Produktschild an der Seite des Wechselrichters
sind folgende Angaben zu finden:
•
WR-Typ
•
Wichtige technische Daten
•
Seriennummer zur Identifizierung des Wechsel-
richters (unter dem Barcode)

1.4 Installationsreihenfolge

1. Bitte beachten Sie besonders den Abschnitt
1.1 Arten von Sicherheitsmeldungen.
2. Den Wechselrichter gemäß Abschnitt
2.1 Umgebung und Abstände, 2.2 Montage der
4
Wandhalterung und 2.3 Montage des Wechsel-
richters installieren.
3. Den Wechselrichter gemäß den Anweisungen in
Abschnitt 2.5 Zugang zum Installationsbereich
öffnen.
4. Die AC-Versorgung gemäß Abschnitt 2.6 AC-
Netzanschluss installieren.
5. RS-485- oder Ethernet-Anschluss (sofern genutzt)
gemäß Abschnitt 2.7 RS-485- oder Ethernet-
Anschlüsse installieren.
6. Etwaige Optionen gemäß der im Lieferumfang
der jeweiligen Option enthaltenen Installationsan-
leitung installieren.
7. Den Wechselrichter entsprechend den
Anweisungen in Abschnitt 2.5 Zugang zum Instal-
lationsbereich schließen.
8. Das PV-System gemäß Abschnitt 2.10 PV-Anschluss
installieren.
9. Am Netzschalter AC einschalten.
10. Sprache, Master-Modus, Uhrzeit, Datum, instal-
lierte PV-Leistung, Land und Grid Code einstellen:
•
In Abschnitt 3.3 Web-Schnittstelle finden
Sie Informationen zur Konfiguration
über die Web-Schnittstelle.
•
Zur Konfiguration über das Display,
siehe 3.2 Display.
11. PV-System über den PV-Lastschalter einschalten.
Siehe Abschnitt 2.10.1 Anschluss von PV.
12. Installation durch Abgleich mit dem Ergebnis der
automatischen Erkennung auf dem Display
überprüfen, wie in Abschnitt 2.10 PV-Anschluss
beschrieben.
13. Der Wechselrichter ist nun in Betrieb.
Installation und Setup mehrerer FLX Pro-Wechselrichter in
Master-Follower-Konfiguration:
•
Für jeden Wechselrichter die Schritte 2-9 und 11
ausführen.
•
Für den als Master zu nutzenden Wechselrichter
Schritt 10 ausführen.
•
Schritt 12 ausführen.
L00410568-01_03
