Installation
2
2

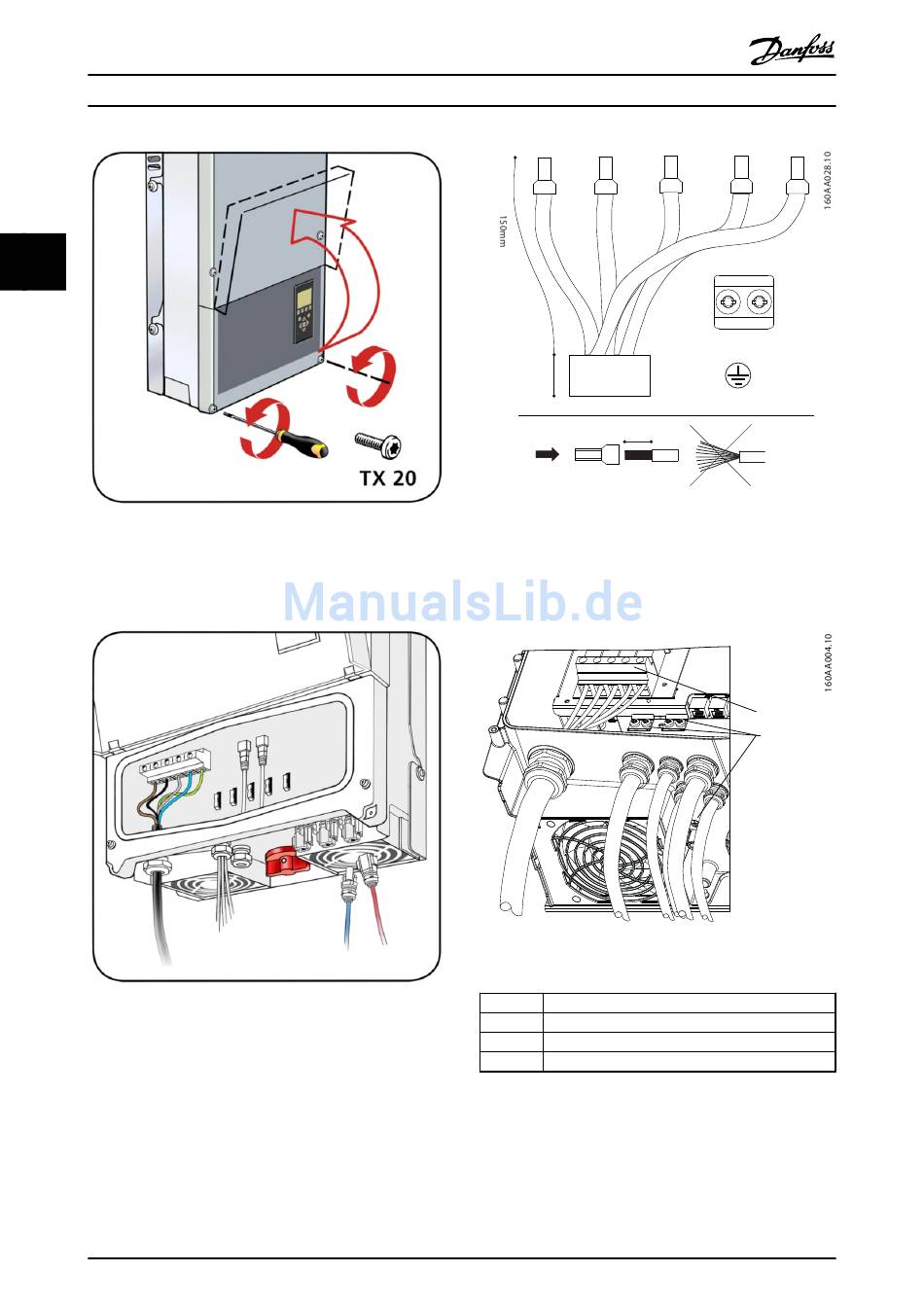

Abbildung 2.14 Vordere Schrauben lösen und Abdeckung
anheben
2.6 AC-Netzanschluss
Abbildung 2.15 Installationsbereich
10
L2
L1
10mm
Abbildung 2.16 Abisolierung der AC-Kabel
Am AC-Kabel alle fünf Drähte abisolieren. Der Schutzleiter
(PE) muss länger als die Netz- und Neutralleiter sein. Siehe
Abbildung 2.16.
Abbildung 2.17 AC-Anschlussbereich
L1, L2, L3
Drei Netzleiter
N
Neutralleiter
PE1
Primäre Schutzerde
PE2
Sekundäre Schutzerde
1.
Prüfen, ob die Nennspannung des Wechsel-
richters der Netzspannung entspricht.
2.
Sicherstellen, dass der Haupttrennschalter
geöffnet ist und durch angemessene Schutzmaß-
nahmen sicherstellen, dass ein Wiedereinschalten
nicht möglich ist.
L00410568-01_03
L3
N
PE
PE
16mm
L1 L2 L3 N PE1
PE2
